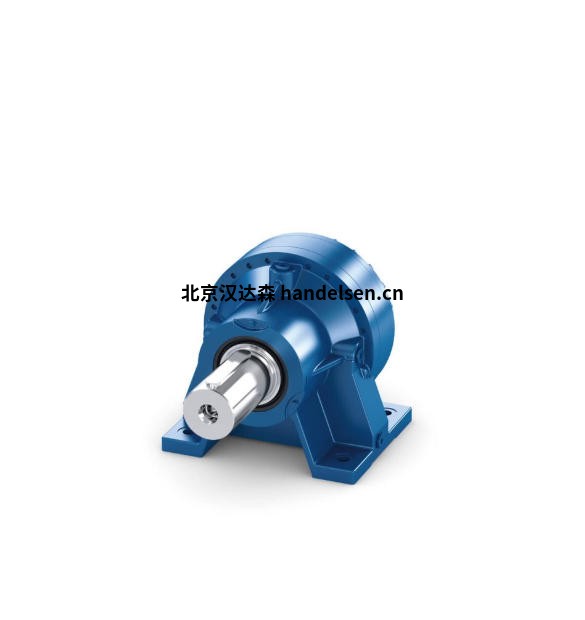

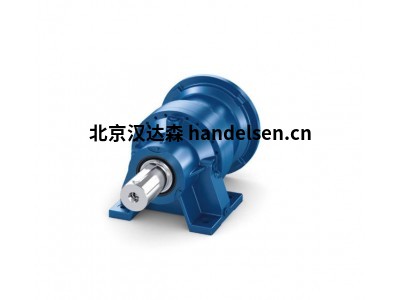

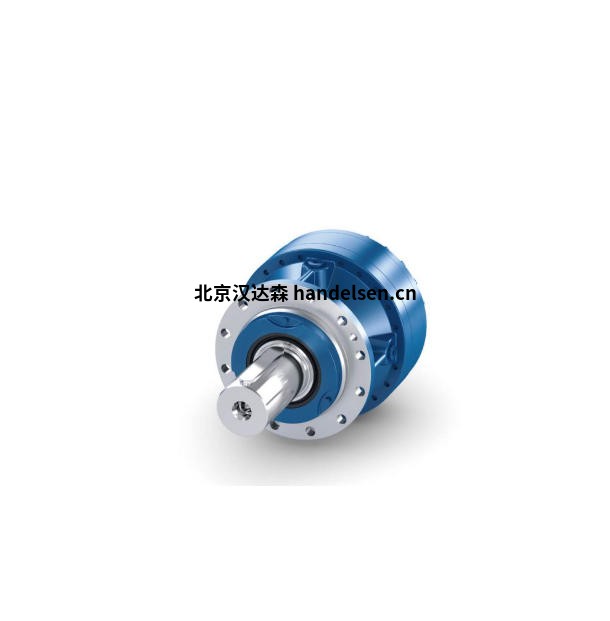

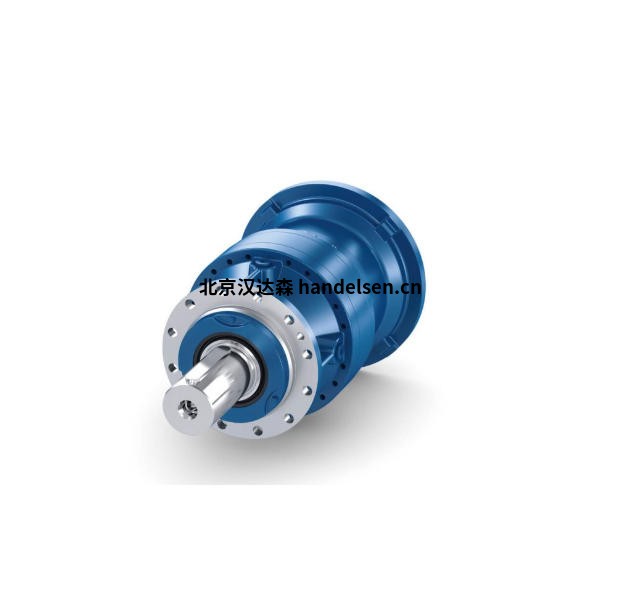

Vogel Antriebstechnik工业行星齿轮箱MPRN系列采用斜齿轮设计



Vogel减速机简介

Vogel Antriebstechnik 行星齿轮变速箱 MPRN 系列是德国 Wilhelm Vogel GmbH Antriebstechnik 公司推出的产品，该公司创立于 1946 年，在齿轮箱制造领域具有丰富经验和较高声誉。VOGEL 行星减速机是紧凑型动力装置，适用于在狭小空间内需要更高扭矩的同轴应用。用户受益于顶级紧凑型驱动技术，该技术具有特别高的功率密度，即使在高速下也能实现最平稳的运行。

Vogel减速机产品线丰富，涵盖低回程间隙行星齿轮箱、伺服螺旋锥齿轮箱、螺旋锥齿轮箱、锥形斜齿轮箱及齿轮齿条传动装置等。其产品以模块化设计著称，集成式产品系列额定扭矩范围广，从10到50,000 Nm不等，能精准匹配各种工业应用需求。Vogel减速机针对噪音和扭矩进行了深度优化，确保在各种工况下都能稳定运行，提供可靠动力支持。

在应用领域方面，Vogel减速机展现出高的通用性，广泛应用于包装机械、塑料和薄膜加工机、印刷机械、纸加工、机器人与搬运、驱动和自动化工程、机械工具、食品和制药业等多个行业。无论是精密的包装作业，还是繁重的搬运任务，Vogel减速机都能凭借越性能，助力设备高效运转。

功能特点

高精度传动：采用斜齿轮设计，齿间接触是沿齿深逐渐进行的，而非直齿齿轮那样沿齿宽突然接触，这使得传动更加平稳，噪音可降低约 5dB (A)，同时扭矩可比同类直齿行星齿轮箱高 20%。实际齿隙数值取决于配置，最低可达 2 弧分，且在齿轮箱的整个使用寿命内几乎保持不变，能为设备提供精准的传动比。

高效率节能：具有极高的扭转刚度，伺服齿轮箱 MPR 效率可高达 97%，可实现高效节能运行，能为用户节省能源成本，同时有助于提高生产质量。

多种减速比选择：单级减速比范围为 3.0 至 10.0，两级减速比可达 100，且所有传动比均为整数，数学计算精确，可满足不同设备对速度和扭矩的不同要求。

输出扭矩范围广：有多种尺寸可供选择，额定输出扭矩可达 1000Nm，可适应不同负载需求，无论是轻载还是重载设备，都能提供合适的动力输出。

模块化设计：输入级采用模块化设计，可连接所有常见的伺服电机和步进电机。通过夹紧联轴器能快速轻松地安装电机，且可实现无齿隙精确连接，方便用户根据实际需求进行电机匹配和安装。

适应多种工况：防护等级可达 IP65，具有防尘和防喷淋功能，可任意方向安装，也可后续更改，能适应不同的工作环境和安装要求。此外，还提供 “冲洗” 版本和特殊防爆版本（ATEX），适用于包装、食品、制药和化工等行业。

长寿命免维护：采用合成油润滑，使用寿命至少为 20,000 小时，且内部轴承和密封件经过优化，热损失低，运行稳定，无需频繁维护，可降低使用成本和停机时间。



主要应用

包装机械：该系列变速箱可满足包装机械高速循环、频繁启停的工作要求，能保证包装动作的精准性，提高包装效率和质量，如在月饼包装机中，可精准控制包装材料的输送和封装动作。

机器人与搬运设备：因其具有低背隙和高扭转刚度，能实现高精度定位与重复定位，适用于机器人关节和搬运臂的驱动，可确保机器人动作的准确性和稳定性，如在自动化物流仓库中，助力搬运机器人准确抓取和放置货物。

机床领域：可用于机床主轴驱动或送料系统，能为机床提供稳定的动力输出，保证加工精度，减少加工误差，例如在数控车床中，可精确控制主轴转速和进给量，提高零件加工质量。

食品与制药设备：MPRN 系列有符合卫生标准的版本，可用于食品和制药行业，能满足高洁净生产环境的要求，如在食品灌装机、药品分拣机中，可确保设备运行稳定且符合卫生规范。

印刷与纸品加工设备：能满足印刷和纸品加工设备对高转速和高可靠性的要求，可精确控制印刷滚筒的转速和纸张的输送速度，保证印刷质量和纸品加工精度，如在胶印机、纸品切割机中发挥重要作用。

塑料和薄膜加工机械：在塑料和薄膜加工过程中，需要精确控制传动速度和扭矩，以保证产品质量。MPRN 系列变速箱可用于此类机械，如塑料挤出机、薄膜拉伸机等，确保加工过程的稳定和精确。



型号系列

Vogel Antriebstechnik行星齿轮变速箱MPRN00、

Vogel Antriebstechnik行星齿轮变速箱MPRN01、

Vogel Antriebstechnik行星齿轮变速箱MPRN02、

Vogel Antriebstechnik行星齿轮变速箱MPRN03、

Vogel Antriebstechnik行星齿轮变速箱MPRN04、

Vogel Antriebstechnik行星齿轮变速箱MPRN05 等
