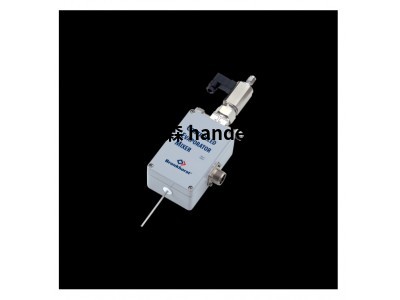

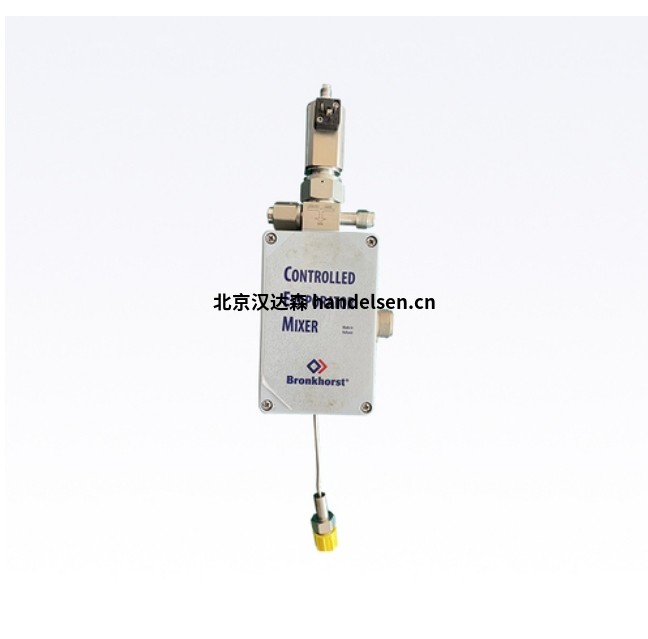

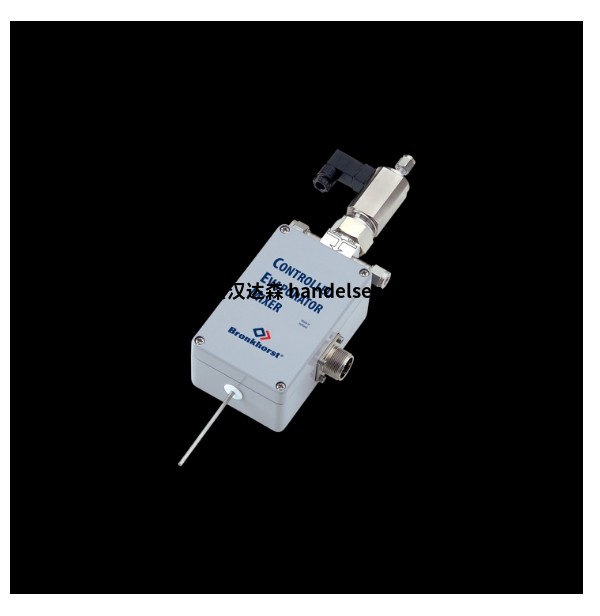

Bronkhorst CEM蒸发器用于精确控制蒸汽流量的设备



我们独特的受控蒸发混合技术是为精确的蒸汽流量控制。传统的起泡器系统通常不是能够以低蒸气处理足够数量的液体压力或以不完美的方式执行。此外，他们不能瞬间提供不同蒸气液体混合物的蒸气

压力。



Bronkhorst CEM 蒸发器是一种用于精确控制蒸汽流量的设备。通过液体流量控制器（如 mini CORI-FLOW 或 LIQUI-FLOW）精确测量和控制待蒸发液体的流量，同时利用气体质量流量控制器（如 EL-FLOW Select）提供精确控制的载气流量，确保气液混合比例的准确性。液体控制阀作为三通执行器，将微小液滴与载气在混合阀处进行混合，使液体分子更好地分散在气体中。

混合后的气液混合物进入加热的温控混合和蒸发室，蒸发室设计有内部几何形状，可产生湍流，增强气液混合物的均匀性，并加热引入气流中的细小液滴，促进其完全、立刻蒸发，产生均匀蒸汽 / 气体混合物。

产品特点

精确的流量控制：能够实现对蒸汽流量的高精度控制，确保蒸汽输出的稳定性和准确性，可满足各种对蒸汽流量精度要求较高的应用。

快速响应：系统响应速度快，可以在短时间内达到设定的蒸汽流量值，并且能够快速适应流量的变化，提高生产效率和过程控制的灵活性。

高重复性：具有出色的重复性，每次运行时都能提供几乎相同的蒸汽流量输出，有利于保证产品质量的一致性和实验结果的可靠性。

灵活的气液比：可以根据实际需求灵活调整气液混合比例，从而得到不同浓度和流量的蒸汽，满足各种应用场景的要求。

低工作温度：相比传统的蒸汽发生系统，CEM 蒸发器的工作温度较低，有助于降低能源消耗和设备运行成本，同时也提高了系统的安全性。

可蒸发多种物质：不仅可以蒸发单一液体，还能处理混合物，甚至可以将溶解在溶剂中的固体成功蒸发，扩大了其应用范围。

易于集成和控制：可通过外部读取 / 控制单元或 Bronkhorst Flowsuite 等软件进行监控和操作，也可与 PC/PLC 通过 RS232 或现场总线连接，实现自动化控制和集成到现有生产系统中。



技术参数

压力等级：可达 100 bar a，能够适应不同压力要求的工作环境。

加热温度：可达 200°C，满足液体蒸发所需的温度条件。

加热器容量：通常为 10 W，提供足够的热量用于液体蒸发。

KV 值：为 6.6×10⁻²，与流量控制相关的参数。

接液部件材料：不锈钢 316L 或同级

液体容量：从 2 g/h - 1200 g/h H2O;3 克/小时 - 6000 克/小时 TEOS

气体最大容量：从 4 ln/min - 100 ln/min

过程连接：气体和液体入口采用压缩式或面密封 couplings 连接；蒸汽出口为 1/8"tube（也可根据要求提供其他选项）；吹扫连接为 1/8" od 或 1/8" face seal。

入口保护：IP40 防护等级



常见型号

W-101A蒸发器

功率：10W

流量：液体可测流量为 2g/h（基于水），气体可测流量为 4ln/min。

适配：配 µ-FLOW。

温度：200°C。



W-102A蒸发器

功率：10W。

流量：液体可测流量为 30g/h（基于水），气体可测流量为 4ln/min。

适配：配 LIQUI-FLOW™/mini CORI-FLOW™。

温度：200°C。



W-202A蒸发器

功率：100W。

流量：液体可测流量为 120g/h（基于水），气体可测流量为 10ln/min。

适配：配 LIQUI-FLOW™/mini CORI-FLOW™。

温度：200°C。



W-303B蒸发器

功率：1000W。

流量：液体可测流量为 1200g/h（基于水），气体可测流量为 100ln/min。

适配：配 LIQUI-FLOW™/mini CORI-FLOW™。

温度：200°C。



SW-100蒸发器

功率：10W。

流量：液体可测流量为 30g/h（基于水），气体可测流量为 4ln/min。

系列：VDM-Series。

温度：200°C。



SW-200蒸发器

功率：100W。

流量：液体可测流量为 120g/h（基于水），气体可测流量为 10ln/min。

系列：VDM-Series。

温度：200°C。



应用领域

表面处理行业：在电镀、涂装、镀膜等表面处理工艺中，用于精确控制蒸汽流量，以调节处理液的浓度和温度，提高表面处理效果和质量。

食品和饮料行业：可用于食品加工过程中的杀菌、消毒、加湿等环节，如无菌包装的灭菌过程，以及饮料生产中的调味、勾兑等工艺，确保产品的卫生和质量。

制药行业：在药品生产过程中，用于药物干燥、灭菌、制剂等工艺步骤，精确控制蒸汽流量有助于保证药品的质量和稳定性，满足药品生产的严格要求。

材料研究和测试：在材料科学研究中，用于模拟不同环境条件下材料的性能测试，如高温、高湿度等环境模拟，以及材料的蒸发镀膜、热处理等工艺过程。

环境研究：可用于环境模拟实验，如气候模拟、大气环境研究等，精确控制蒸汽流量对于模拟真实环境条件至关重要。
