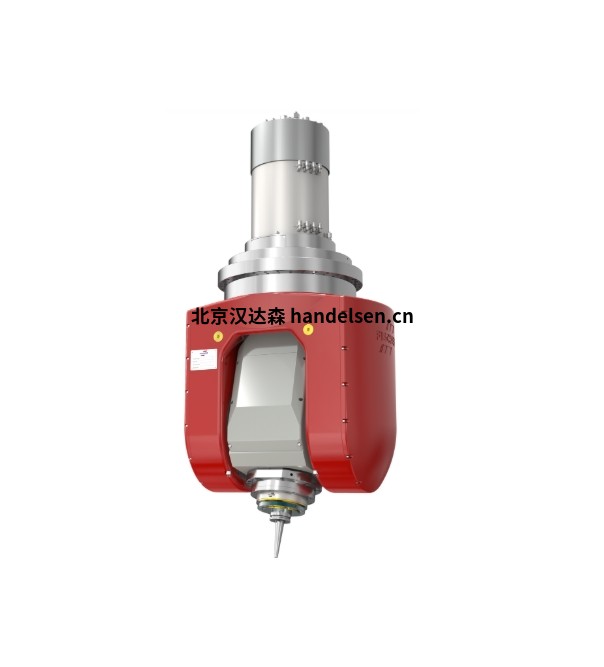

Fischer Spindle铣削头D19精密五轴摆头赋能高端铣削加工
Fischer Spind
le铣削头D19精密五轴摆头赋能高端铣削加工
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
铣削头的旋转轴和摆轴经过精心设计，具有的减振效果，采用高级铸铁材料以及优化的结构，如单体前叉、交叉滚柱轴承等，在紧凑的尺寸内实现了刚性。
旋转轴和摆轴中的强大驱动实现了最大的加速度， 高扭矩的刹车确保了绝对的稳定性。
配备精密轴承和直接光学测量系统，能够精确地控制旋转和摆动的角度，保证了加工的高精度。此外，电机的高分辨率编码器以及先进的控制系统，也有助于提高定位精度和重复精度
铣削头S19i
精确的铣削技术，是一种集成主轴的单臂铣头，所有结构都经过精密的设计、计算，采用高级铸铁铸造，由两个 YRT 轴承支撑，并配有高扭矩刹车。
应用：模具（3+2轴）
重量：225Kg
C轴旋转范围度：±360°
C轴电机额定扭矩：163Nm
C轴电机最大扭矩：318Nm
C轴制动扭矩/ C轴抱夹扭矩：1'900Nm
C轴测量系统：绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围：±110°
A轴电机额定扭矩：110Nm
A轴电机最大扭矩：404Nm
A轴制动扭矩/A轴抱夹扭矩：1'900Nm
A轴测量系统：绝对/光学
A轴接口：EnDat 2.2
铣削头D17
铣削头D17LITE：采用紧凑、轻便的设计，为每个轴使用单个电机和刹车，结合精心设计的单体前叉，确保高刚度以处理更高的负载。适用于轻型 / 中型五轴铣削应用，涵盖航空航天、模具 / 冲压模具以及高精度铣削等不同领域
应用：模具，航空航天
C轴旋转范围度 ±360°
C轴电机额定扭矩 350Nm
C轴电机最大扭矩 665Nm
C轴抱夹扭矩 1'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 350Nm
A轴电机最大扭矩 665Nm
A轴抱夹扭矩 1'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
铣削头D19
专为 Fischer 190mm 高端主轴系列配套使用而设计，适用于五轴精密加工、模具加工、航空航天领域的重负荷和高功率铣削等多种应用。采用精心设计的单体前叉，具有高级铸铁制成的高刚度。
铣削头D19lite
应用 模具，航空航天
重量 395Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 543Nm
C轴电机最大扭矩 1'030Nm
C轴制动扭矩/ C轴抱夹扭矩
油压 3'000 / 气压 2'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 543Nm
A轴电机最大扭矩 1'030Nm
A轴制动扭矩/A轴抱夹扭矩 油压 2'000 / 气压 2'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
匹配的主轴
D19LITE - 63 / 26'000 / 20.00 / 34.10
接口：HSK-A63
主轴最大转速：26'000 rpm
轴承润滑方式：oil-air (DLS)
功率 (千瓦) S1 / S6：20.00 / 27.00 kW
扭矩 (Nm) S1 / S6：34.10 / 46.40 Nm
铣削头D19STD
应用 模具
重量 524Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 548Nm
C轴电机最大扭矩 1'040Nm
C轴制动扭矩/ C轴抱夹扭矩：4'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 350 x 2 = 700 Nm
A轴电机最大扭矩 1'330Nm
A轴制动扭矩/A轴抱夹扭矩 4'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
铣削头D21
采用高级铸铁制成的高刚度单体前叉结构，搭配 A 轴上的交叉滚子轴承，可提供较高的负载能力。A 轴采用双驱动和双轴承设计，应力和温度分布均匀，还可选配单刹车或双刹车，整体结构坚固，适用于高动态 5 轴铣削应用。
铣削头D21STD
应用 模具
重量 524Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 782Nm
C轴电机最大扭矩 1'540Nm
C轴制动扭矩/ C轴抱夹扭矩：4'000Nm (7'000Nm)
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 726Nm
A轴电机最大扭矩 1'370Nm
A轴制动扭矩/A轴抱夹扭矩 4'000Nm
A轴测量系统：绝对/光学
A轴接口 EnDat 2.2
铣削头D27
采用高级铸铁制成的整体式结构，A 轴配备双交叉滚子轴承，C 轴采用 YRT 轴承，这种设计提供了极高的负载能力，能应对强力铣削时各个方向的切削力。
铣削头D27STD
应用 航空航天
重量 1'130Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 3'000Nm
C轴电机最大扭矩 5'000Nm
C轴制动扭矩/ C轴抱夹扭矩：6'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±110°
A轴电机额定扭矩 3'000Nm
A轴电机最大扭矩 5'000Nm
A轴制动扭矩/A轴抱夹扭矩 6'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
铣头D27MAX
应用 航空航天
重量 1'471Kg
C轴旋转范围度 ±360°
C轴电机额定扭矩 4'000Nm
C轴电机最大扭矩 8'000Nm
C轴制动扭矩/ C轴抱夹扭矩：8'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2
A轴摆动范围 ±120°
A轴电机额定扭矩 3'900Nm
A轴电机最大扭矩 7'300Nm
A轴制动扭矩/A轴抱夹扭矩 8'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
应用领域
模具制造：能够满足模具加工中对高精度、高表面质量的要求，可用于加工各种复杂形状的模具型腔、型芯等，提高模具的制造精度和使用寿命。
航空航天：在航空航天零部件的加工中，如叶轮、叶片、结构件等，Fischer Spindle 铣削头的高刚性、高精度和高稳定性能够保证加工质量，满足航空航天行业对零部件的严格要求。
精密机械加工：适用于加工各种精密零件，如光学零件、医疗器械零件、汽车零部件等，能够实现高精度的加工，确保零件的尺寸精度和形位公差。
