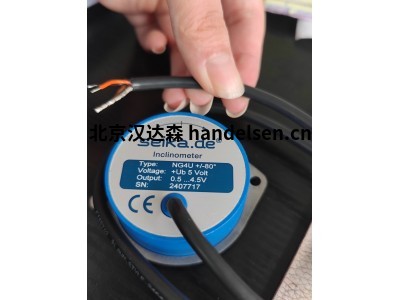

Seika倾角仪NG4：±80°模拟直流输出用于运输与输送系统
| 李鹏涛 QQ：3225959274 手机：18519813516 电话：010-64714988-177 传真：010-84786709-667 邮件：sales24@handelsen.cn |
 |
 |
线性输出特性
高测量精度
最小线性偏差
高长期稳定性
无滞后输出信号
最小零点漂移
集成传感器电子元件
低功耗
多种输出信号选项
不受环境电磁场干扰
无机械活动部件，抗冲击
完全密封
传感器在壳体内与测量点电气隔离——无需接地
通过夹紧环实现360°零点调节
描述
NG2、NG3和NG4为电容式液体倾角仪，内置传感器电子元件，采用模拟直流输出设计。传感器电子元件功耗极低，配合电容式初级变压器，具备高精度与长期稳定性。
该测量技术使被测角度与输出信号呈线性关系。测定角度不受当地重力加速度影响，无论在欧洲、澳大利亚、珠穆朗玛峰或月球表面，均能准确测量倾角。
应用领域
NG2、NG3和NG4倾角仪适用于需要高测量精度、低线性偏差及高长期稳定性的应用场景，尤其适用于较大倾角范围的测量。典型应用领域包括：建筑工程、采矿业、车辆、航空器、船舶、运输与输送系统、过程控制以及安全工程。
测量范围 ±10度 ±30度 ±80度
分辨率 <0.001度 <0.003度 <0.01度
线性偏差 <测量范围的0.1%
横向灵敏度 45°倾斜时<0.5%
建立时间 约0.3秒
机械过载承受能力 10 000 g（约100 000 m/s²）
供电电压UbN（稳压） 5V
允许供电电压范围Ubz 3V ... 6V
Ub=5V时电流消耗 约1mA
防护等级 IP65
工作温度 -40°C ... +85°C
存储温度 -45°C ... +90°C
重量（不含夹紧环及电缆） 约110克
电气连接 0.5米屏蔽电缆 Ø 4.6毫米
模拟直流输出参数（UbN=5伏特）
灵敏度 约10mV/度 约7mV/度 约4.5mV/度
灵敏度温度漂移 <-0.12%/K
零点温度漂移 <0.01mV/K
Ub=5V时零点偏移 (2.5±0.1)伏特 - 通常：0.5Ub±4%
输出阻抗 10千欧姆
