德国Menzel MS FD VS侧向视觉水平监测器用于玻璃加工制造

德国Menzel MS FD VS侧向视觉水平监测器用于玻璃加工制造

9500000256

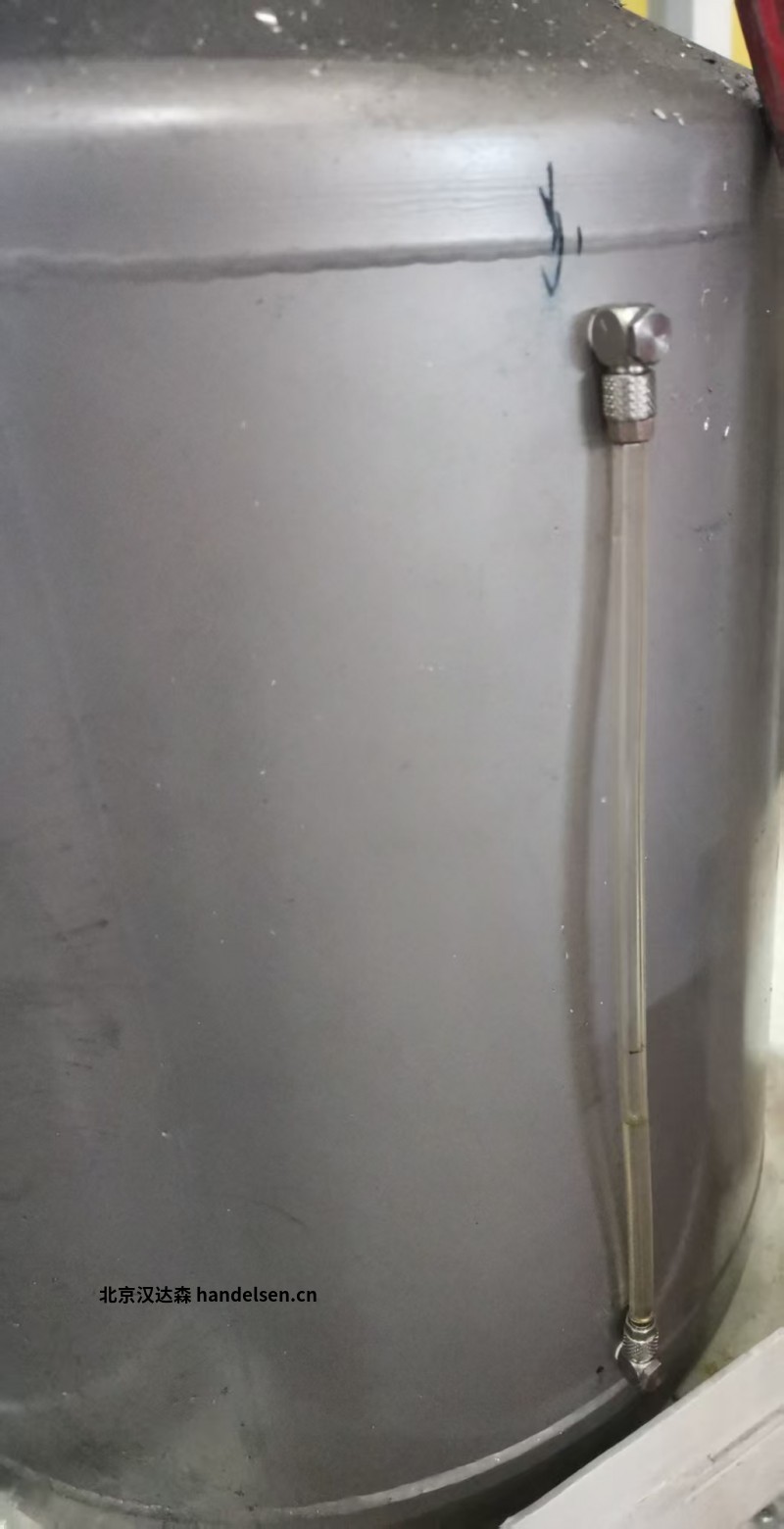

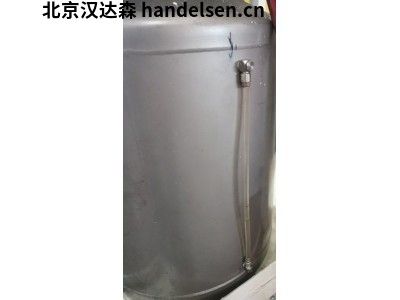

INDUTEC® MS FD VS侧向视觉水平监测器，用于随后安装在压力容器上(由客户完成)，包括:

2 个螺纹接头(可旋转)，M5 带螺钉螺母用于管子和止动螺母，1个接头环，1米介质管 06/4 毫米模块，用于压力容器 0-D1至 0-D40

产品定位与基本原理

Menzel INDUTEC® MS FD VS 是德国 Menzel 公司专为工业储罐、容器设计的侧向安装式浮球液位监测系统，通过浮球随液位升降带动内部磁耦合机构，实现对液体水平位置的直观监测和电信号输出。其 "VS" 标识代表 "视觉 + 开关"(Visual+Switch) 双重功能，可同时满足现场观察和自动控制需求。

核心性能特点

1. 创新监测机制

侧装式设计：水平方向安装于容器侧壁，不占用顶部空间，特别适合扁平或空间受限的储罐

可视化窗口：配备高透明度观察窗，可直观确认液位位置，无需额外仪表

双色指示：通过浮球带动的双色显示片，清晰区分高低液位状态，远距离也能辨识

无电视觉监测：纯机械结构实现液位显示，无需电源即可工作，安全性高

2. 精准控制功能

双触点微动开关：内置两组独立限位开关，可分别设定高 / 低液位报警点，触发自动控制

无源干触点输出：提供无电压触点 (PNP/NPN 可选)，便于连接 PLC、报警器或泵控制系统

响应精度：液位变化响应时间 < 0.5 秒，确保及时捕捉液位波动

重复定位精度：±1mm，保证控制信号一致性，避免误动作

3. 可靠安全特性

全密封结构：IP67 防护等级，防止液体渗入，可耐受 1 米水深浸泡

材质多样性：接触液体部件可选 304/316L 不锈钢、PP、PVC 或 PTFE，适应不同腐蚀性介质

防泄漏设计：采用双重 O 型圈密封 (Viton 材质)，确保零渗漏，适合危险化学品监测

过载保护：机械限位装置防止浮球过度升降，延长使用寿命

4. 安装与维护优势

快速侧装：仅需在容器壁开一个标准接口，无需排空容器即可安装，节省时间和成本

模块化设计：指示器与开关单元可分离，便于单独维护或更换，降低停机时间

免校准：出厂预校准，安装后直接使用，减少调试工作量

低维护需求：无活动电子元件，只需定期清洁观察窗，维护成本低

技术参数

参数 规格

工作压力 标准型≤10 bar (特殊型可达 40 bar)

工作温度 -40℃至 + 150℃(取决于材质)

测量范围 50mm 至 2000mm (可定制更长)

浮球材质 不锈钢 (304/316L)、PP、PVDF

连接方式 G1/2"、G3/4" 螺纹或法兰 (DIN/ANSI)

重量 约 2.5kg (取决于测量范围)

应用场景

化工行业：腐蚀性液体储罐、反应釜液位监控

制药设备：符合 GMP 标准的药液储罐监测，防止污染

食品饮料：牛奶、果汁等卫生级储罐，满足食品安全要求

水处理：污水处理池、清水箱液位控制，实现泵的自动启停

能源领域：润滑油、燃油储罐监测，防止干运转损坏设备

机械制造：冷却剂、切削液储罐，保证加工过程稳定性

独特优势

"一器双用"：同时提供视觉观察和电气控制功能，节省设备空间和成本

"故障安全"：即使电路故障，仍可通过视觉窗口确认液位，避免生产事故

与 Menzel INDUTEC 系统集成：可无缝接入 Menzel 工业润滑和冷却系统，实现全面自动化管理

总结

Menzel INDUTEC® MS FD VS 侧向视觉水平监测器以其侧装式设计、双重监测功能(视觉 + 开关) 和卓越可靠性，成为工业液位控制领域的理想选择。它不仅提供精确的液位监控，还简化了安装维护流程，特别适合需要同时满足现场观察和自动化控制需求的工业场景。
