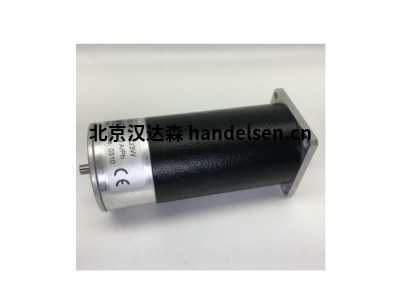

德国STÖGRA 两相混合步进电机SM107高精度、响应快、力矩大
德国STÖGRA 两相混合步进电机SM107高精度、响应快、力矩大
三、主要参数
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
两相混合式步进电机，结合了永磁式和变磁阻步进电机的特点，高精度、响应快、力矩大以及能够在无反馈的情况下稳定运行。
标准的 STÖGRA 电机步距角为 1.8°，通过搭配合适的驱动器，可实现微步进，使电机运行更加平稳，能够在 200 和 12800 步 / 转之间进行 16 个不同步进角的选择。
一、产品设计
1.8°步进角（全步）
接线盒（IP55）或绞合连接（IP41）
公制或英制测量
绝缘材料等级 F
根据VDE0530进行高压测试
符合 CE 标准
连接方式：绞合连接或接线盒
二、主要功能
1）精确位置控制：通过改变定子绕组的电流方向产生旋转磁场，驱动转子按固定角度逐步转动。SM 107 标准步距角为 1.8°，配合驱动器可实现微步进，通过 DIP 开关可在 200 和 12800 步 / 转之间选择 16 个不同的步进角，能满足各种精密定位需求。
2）转速调节：电机的转速与输入脉冲频率相关，通过控制输入脉冲的频率，可精确调节电机的转速，实现从低速到高速的平稳运行，反应频率可达 200Kpps。
3）力矩输出与控制：具有较大的堵转扭矩，108mm 法兰的电机堵转扭矩为 4-16N・m，168mm 法兰的电机堵转扭矩为 19-38N・m，可驱动较重负载。同时，相电流可通过 16 级旋转开关调节，如搭配 WSE 04.80 驱动器时，电流可在 0.25-4A 间调节，从而控制输出力矩大小。
4）正反转控制：通过改变驱动器输入的方向信号电平，可轻松实现电机的正反转，方便在不同应用场景中实现双向运动控制。
5）自锁功能：当定子绕组未通电时，转子处于自锁状态，会因磁通路径最小化原则而保持静止，可防止电机因外力等因素发生意外转动，有助于在设备停止运行时保持位置稳定。
6）保护功能：搭配的驱动器通常具备电子防护功能，可实现短路（电机相位）、过温度（功率放大器）和欠电压保护，提高电机运行的可靠性和稳定性，减少因异常情况导致的电机损坏风险。
三、主要参数
电机直径：108mm。
保持扭矩：4至 16N・m。
步距角：标准步距角为 1.8°
相电流：相电流可通过 16 级旋转开关调节，搭配 WSE 04.80 驱动器时为 0.25 至 4A，搭配 WSE 08.80 驱动器时为 0.5 至 8A。
工作电压：搭配的驱动器宽电压范围一般为 20 至 80VDC。
输出轴直径：可选 6.35mm 或 8mm。
输出轴方式：A 型出轴或 D 型出轴。
四、应用领域
工业自动化：如数控机床、机器人手臂、自动化生产线等设备中，用于实现精确的位置控制和运动驱动。
办公设备：常见于打印机、扫描仪等办公设备中，用于纸张传输机构的精准移动控制。
医疗仪器：例如注射泵、医疗影像设备等，可提供稳定可靠的微小增量动作，以满足医疗设备对精度和稳定性的严格要求。
其他领域：还可应用于纺织机械、印刷机械、包装机械、舞台灯光设备、智能家居等领域，为这些设备提供精确的运动控制。
五、具体产品型号
SM 56.1.18
SM 56.2.18
SM 56.3.18
SM 87.1.18
SM 87.2.18
SM 87.3.18
SM 87.4.18
SM 88.1.18
SM 88.2.18
SM 88.3.18
SM 88.4.18
SM 107.1.18
SM 107.2.18
SM 107.3.18
SM 107.4.18
SM 168.1.18
SM 168.2.18
