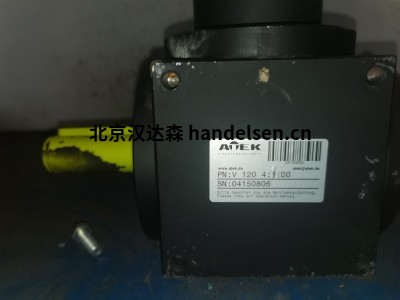

德国ATEK齿轮箱V120 4:1 D0货号：04150806

锥齿轮传动装置

V 120 4:1 D0 -9.9- 750/B0

(V) - 锥齿轮传动装置

(120) - 外壳棱长

(4:1) - 变速比

(D0) - 齿轮类型

- 第3侧单侧安装的波形

- 第5+6侧带有波尾的连续波形

- 第5页：与第3页相反的旋转方向

- 第6页：与第3页相同的旋转方向

(9.) - 固定螺纹

- 在法兰上（第3、5、6页）

- 在外壳内（第1、2、4页）

- 可以固定

(.9) - 可以安装

(750) - 低速运转波形的转速 [1/分钟]

(B0) - 无需通风的润滑，粘度220

颜色：哑光白色底色

质量：13.0千克。

结构特征‌

标注关键尺寸：宽度（L=80 mm）、半径（V=2 mm）、安装孔位（如M16螺纹）及轴向定位长度（如E=273 mm）。

ATEK锥齿轮箱是高精度、强大的变矩器。这些高性能齿轮箱在各个方面都满足了我们这个时代的高要求。它们结构紧凑，对冲击不敏感。它们被用于全球机械和设备工程的所有分支并非没有道理。锥齿轮箱也通俗地称为锥齿轮、锥齿轮箱、齿轮或减速齿轮和传动齿轮。

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

ATEK 锥齿轮箱的齿轮组带有由硬化表面硬化钢制成的优质螺旋齿。齿轮组由锥齿轮（齿数少/直径小）和锥齿轮（齿数多/直径大）组成。带螺旋齿的齿轮组具有非常有利的啮合比（高度重叠）的优点。

ATEK的锥齿轮箱噪音低，对冲击和振动不敏感，具有高弹性和最大功率密度。它们有空心轴、加强轴和法兰，适用于不同的电机类型。

ATEK V065 1:1

ATEK V090 1:1

ATEK V120 1:1

ATEK V140 1:1

ATEK V160 1:1

ATEK V200 1:1

ATEK V230 1:1

ATEK V260 1:1

ATEK V350 1:1
