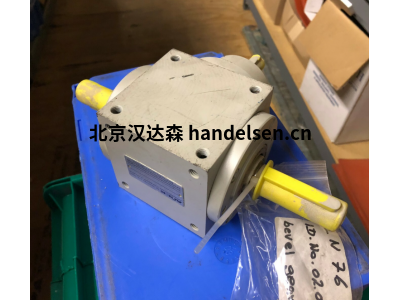

德国ATEK减速机V 200 1:1 07130442

‌

‌

核心参数‌

型号：V200 1:1 E0N0-9.1-1500/SH

壳体边长（GR）：9

传动比（UB）：1

质量（CNSMASS）：48 kg

惯量（MM）：201.3904 kg·cm²

‌

性能指标‌

输入转速（N1）/输出转速（N2）：1500 rpm

额定输入功率（P1N）：74.40 kW

热额定功率（P1NT）：26 kW

额定输出扭矩（T2N）：450 Nm

最大扭矩（T2MAX）：1090 Nm

‌

机械尺寸‌

驱动轴直径（D）：42 mm

径向/轴向载荷能力：

高速轴（FRN1/FAN1）：2200 N / 1100 N

低速轴（FRN2/FAN2）：3200 N / 1600 N

‌

结构特征‌

标注关键尺寸：宽度（L=80 mm）、半径（V=2 mm）、安装孔位（如M16螺纹）及轴向定位长度（如E=273 mm）。

ATEK锥齿轮箱是高精度、强大的变矩器。这些高性能齿轮箱在各个方面都满足了我们这个时代的高要求。它们结构紧凑，对冲击不敏感。它们被用于全球机械和设备工程的所有分支并非没有道理。锥齿轮箱也通俗地称为锥齿轮、锥齿轮箱、齿轮或减速齿轮和传动齿轮。

ATEK 锥齿轮箱的齿轮组带有由硬化表面硬化钢制成的优质螺旋齿。齿轮组由锥齿轮（齿数少/直径小）和锥齿轮（齿数多/直径大）组成。带螺旋齿的齿轮组具有非常有利的啮合比（高度重叠）的优点。

ATEK的锥齿轮箱噪音低，对冲击和振动不敏感，具有高弹性和最大功率密度。它们有空心轴、加强轴和法兰，适用于不同的电机类型。

ATEKV型

标准锥齿轮箱

坚固、强大、紧凑 – 铸铁或钢外壳 – 螺旋齿轮对 – 免维护

特征

带螺旋齿轮的锥齿轮箱

9 种齿轮箱尺寸，从 065 到 350 毫米边缘长度

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

传动比：i = 1：1 至 6：1

低背隙设计，长达 6 角分钟<

紧凑的设计

免维护

灰口铸铁或钢外壳

ATEK V065 1:1

ATEK V090 1:1

ATEK V120 1:1

ATEK V140 1:1

ATEK V160 1:1

ATEK V200 1:1

ATEK V230 1:1

ATEK V260 1:1

ATEK V350 1:1

德国ATEK减速机V 200 1:1 07130442
