Ringfeder带中心螺母的快速锁定组件RfN7070 RfN7075 RfN7085 RfN7090SST

一、概述

带中心螺母的快速锁定组件超紧凑、轻便、经济高效：RINGFEDER 带中心螺母的高品质快速锁定组件是快速、易于作的解决方案，适用于位置敏感驱动部件的摩擦、绝对无间隙连接。它们适用于带槽和无槽轴，并且由于其自定心而具有出色的同心度特性。由于孔径与外径的比例，它们特别适合安装在薄壁部件和密闭空间内。此外，低质量惯性矩和最小的重量确保了的动态行为。因此，RINGFEDERQuick 锁定组件是传统轴毂连接的卓越替代品，带有键槽、固定螺钉或简单的锥形衬套，这些连接不能保证在精密应用中所需的无间隙。单个中央锁紧螺母可以精确地锁定组件的轴向和径向定位 - 只需几秒钟，只需几个简单的步骤。

二、产品介绍

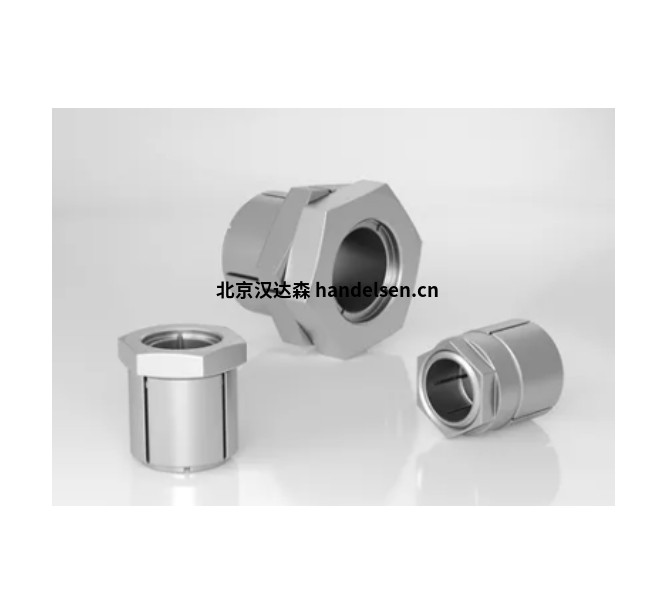

快速锁定组件

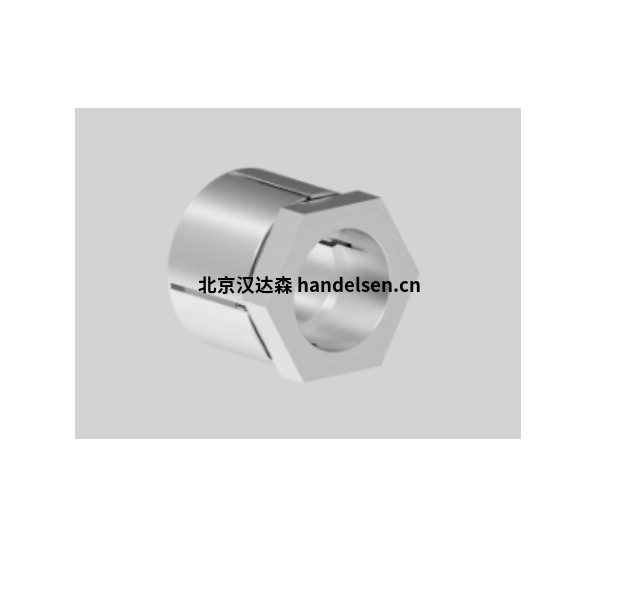

RfN 7070

自定心

内径 d：5-16 毫米

外径 D：16-26 毫米

总长度长：19-28.5 毫米

扭矩T：10-52牛米

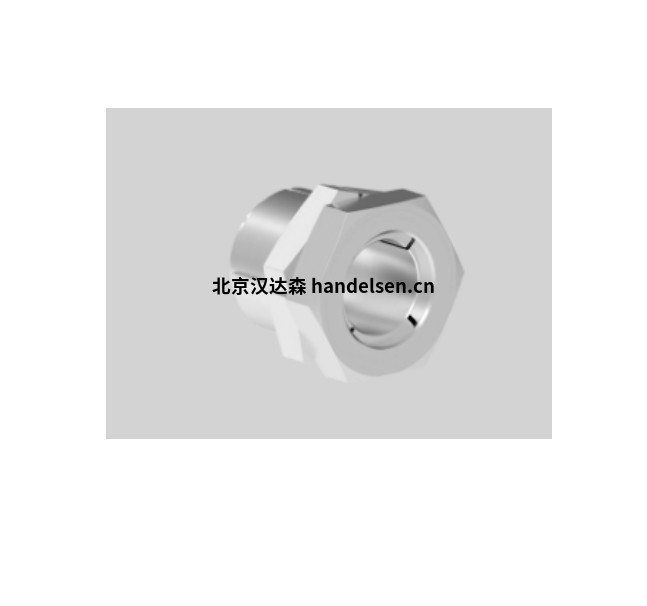

RfN 7075

自定心

内径 d：17-35 毫米

外径 D：32-50 毫米

总长度长：33-41 毫米

扭矩T：174-681牛米



RfN 7085

自定心

直径：5-45 毫米

外径 D：12-60 毫米

总长度长：19-63 毫米

扭矩T：10-1,340牛米



RfN 7090 SST

自定心

内径 d：4-20 毫米

外径 D：8-28 毫米

总长度长：15-28 毫米

扭矩 T：3-31 Nm
