德国Kroll & Ziller橡胶钢垫片G-ST系列型材垫片 1” 33 x 64 x 3
一、产品概述
三、产品优势
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

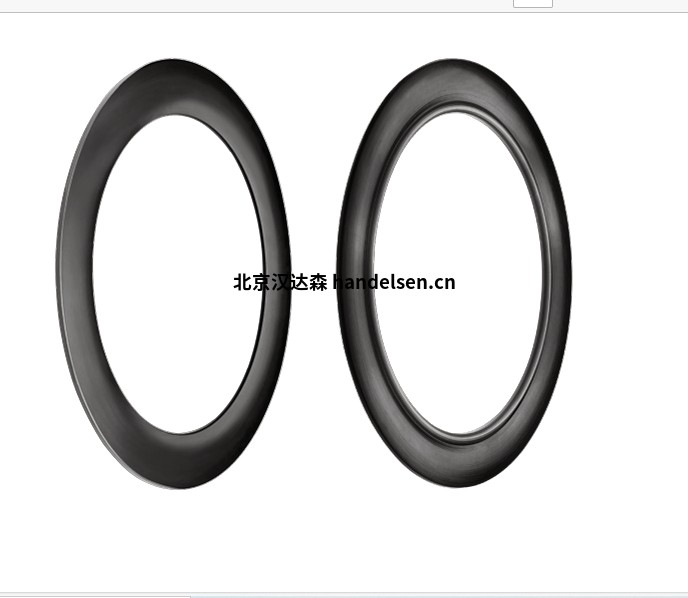

来自Kroll & Ziller的橡胶-钢垫片和法兰连接
Kroll & Ziller的橡胶-钢垫片用于所有管道建设领域的法兰连接的安全密封。
橡胶钢法兰垫片具有硫化成弹性材料的钢嵌件。在硫化过程中，钢芯和橡胶涂层之间实现了极强的附着力。即使在最大的应力下，这也使得它不可能移位、分离或吹出。
根据相应的弹性体，法兰垫片可用于广泛的应用，适用于水、蒸汽、气体、空气、酸、碱、碳氢化合物等，工作温度可达约 200 °C。橡胶钢垫片满足 TA Luft 的要求，并根据材料的不同，满足各种其他要求，例如在饮用水、天然气行业、食品技术和许多其他行业的使用要求。

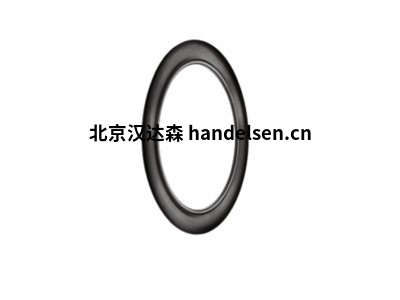

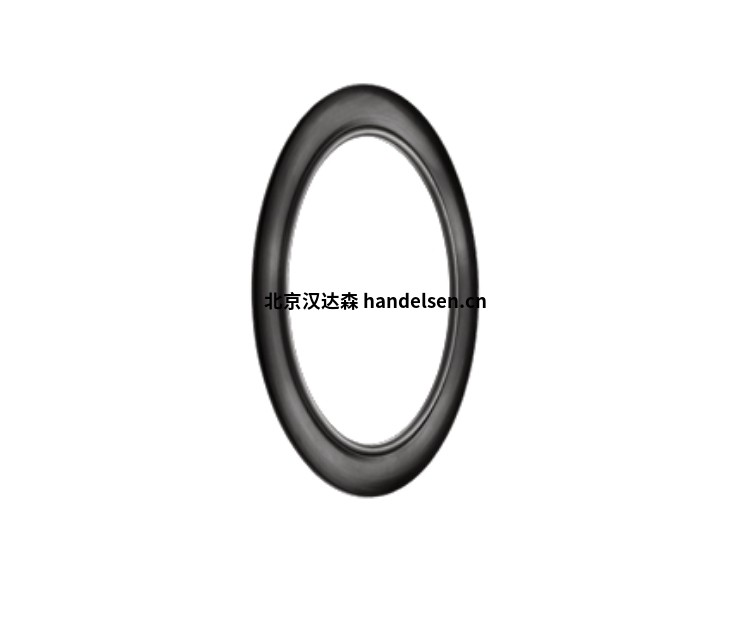

用于钢制法兰的 G-ST 型材垫片
Kroll & Ziller是您的G-ST型材垫片供应商。这些可以从我们的各种弹性体中自由选择，例如 EPDM EL、NBR-DUO-EL、CSM 和许多其他弹性体。型材垫片的用途多种多样 - 从水和燃气供应、消防和化学工业到采矿，G-ST-P 保持密封。
额外的轮廓不仅提供了更好的密封性能，而且确保了在较低拧紧扭矩下具有可靠的密封性能。此外，型材可以在一定程度上补偿垫片表面的不均匀和损坏、法兰叶片或间隙尺寸的错位。
在 G-ST-P/S 中，s 代表钢。这种橡胶型材垫片设计用于钢制法兰之间。尺寸不合适？没问题，我们的 G-ST-P / OE 可以根据客户要求自由确定尺寸。
二、产品特性
拧紧，螺钉拧紧扭矩小
表面缺陷补偿
法兰和螺钉可以设计得更弱
塑料法兰连接的使用寿命明显更高（考虑蠕变行为）
与简单的扁平垫片相比，可以更容易地补偿角度偏差
环形密封圈的转动、凹槽或法兰上的偏移可以省略
型材垫片根据各种标准提供不同的尺寸，例如 DIN EN 1514-1、DIN 2690、ASME-B 16.21，用于 VCI 容器法兰和许多其他标准。
三、产品优势
1.新的型材垫片，应用可靠
型材垫片的凸形 G-ST 基体与“O 形圈”相结合。环形密封圈作为的静态密封元件，即使不对法兰进行成本高昂的扭力，也能完成几乎不可能的任务。在力总流中传递的高表面压力被坚硬的冠状垫片吸收。防腐蚀的硫化扁钢环也可以毫不费力地吸收所需的测试压力。
2.用于低表面压力的型材垫片
位于动力旁路中的圆形密封圈即使在低表面压力下也能完美地依偎在密封表面。不平整的表面和凹槽，即使是轻微的错位也会得到补偿。通过这种方式，型材垫片不仅确保了材料友好型安装和低拧紧扭矩，而且还确保了以前无法达到的运行可靠性水平。一旦插入 - 紧！
四、型号列表G-ST G-ST-P/S
1/2” 21 x 45 x 3 / 4 20 x 51 x 3 / 4
3/4” 27 x 54 x 3 / 4 27 x 64 x 3 / 4
1” 33 x 64 x 3 / 4 33 x 70 x 3 / 4
1 1/4” 42 x 73 x 3 / 4 42 x 80 x 3 / 4
1 1/2” 48 x 83 x 3 / 4 48 x 92 x 3 / 4
2” 60 x 102 x 4 / 5 60 x 108 x 4 / 5
2 1/2” 73 x 121 x 4 / 5 73 x 127 x 4 / 5
3” 89 x 133 x 4 / 5 89 x 146 x 4 / 5
3 1/2” 102 x 159 x 4 / 5 102 x 162 x 4 / 5
4” 115 x 171 x 5 / 6 115 x 178 x 5 / 6
5” 140 x 193 x 5 / 6 140 x 213 x 5 / 6
6” 168 x 219 x 6 / 8 168 x 247 x 6 / 8
8” 219 x 276 x 6 / 8 219 x 305 x 6 / 8
10” 273 x 337 x 6 / 8 273 x 359 x 6 / 8
12” 325 x 406 x 6 / 8 325 x 419 x 6 / 8
14” 356 x 448 x 7 / 10 356 x 482 x 7 / 10
16” 406 x 512 x 7 / 10 406 x 537 x 7 / 10
18” 457 x 547 x 7 / 10 457 x 594 x 7 / 10
20” 508 x 604 x 7 / 10 508 x 651 x 7 / 10
24” 610 x 715 x 5,5 / 8 610 x 772 x 7 / 10
26” 665 x 771 x 7 / 10 665 x 832 x 7 / 10
28” 720 x 829 x 8 / 11 720 x 895 x 8 / 11
30” 770 x 880 x 8 / 11 770 x 949 x 8 / 11
32” 820 x 937 x 8 / 11 820 x 1003 x 8 / 11
34” 865 x 987 x 8 / 11 856 x 1054 x 8 / 11
36” 920 x 1045 x 8 / 11 920 x 1114 x 8 / 11
38” 965 x 1108 x 8 / 11 965 x 1051 x 8 / 11
40” 1020 x 1159 x 8 / 11 1020 x 1111 x 8 / 11
42” 1070 x 1216 x 8 / 11 1070 x 1162 x 8 / 11
44” 1120 x 1273 x 8 / 11 1120 x 1216 x 8 / 11
46” 1170 x 1324 x 8 / 11 1170 x 1270 8 / 11
48” 1220 x 1381 x 8 / 11 1220 x 1321 x 8 / 11
50” 1270 x 1432 x 8 / 11 1270 x 1375 x 8 / 11
52” 1320 x 1489 x 8 / 11 1320 x 1425 x 8 / 11
54” 1370 x 1546 x 8 / 11 1370 x 1489 x 8 / 11
56” 1430 x 1603 x 8 / 11 1430 x 1540 x 8 / 11
58” 1475 x 1660 x 8 / 11 1475 x 1590 x 8 / 11
60” 1530 x 1711 x 8 / 11 1530 x 1641 x 8 / 11
