高效阻止回流，结构精巧

旋启式止回阀 DKZ 110 APS 的阀瓣设计为绕销轴旋转结构，如同自由摆动的门。当介质按正常流向从进口端流入时，介质压力推动阀瓣绕销轴旋转开启，流体得以顺畅通过；而当介质出现倒流趋势时，阀瓣在倒流介质压力以及自身重量的共同作用下，迅速绕销轴旋转关闭，高效阻止介质回流。这种简洁而精巧的结构，不仅确保了止回功能的可靠实现，还使得阀门的流体阻力极小，压力损失低，在保障系统安全的同时，不影响管道内流体的正常输送效率。例如在石油输送管道中，当泵停止工作或出现异常压力波动时，DKZ 110 APS 能快速响应，防止油品倒流，避免对泵及其他设备造成损坏。

陈世佳 QQ：2850590597   手机：13552865878 电话：010-64717020-118 传真：010-84786709-666 邮件：

（二）安装灵活，适应多种工况

该系列止回阀安装方式极为灵活，可根据实际管道布局，选择水平、垂直或倾斜安装，适应不同的工业现场环境。在一些空间有限或管道走向复杂的工业设施中，其灵活的安装特性优势尽显。同时，通过选用不同的材质，如 WCB、CF8 (M)、CF3 (M)、1Gr5Mo、15CrMo1V 等，DKZ 110 APS 能够适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，工作温度范围广泛，可达 - 196~540℃，公称压力覆盖 PN1.0MPa~42.0MPa、Class150 - 2500，公称通径 DN15~1200mm、NPS1/2~48，满足了石油、化工、制药、化肥、电力等众多行业不同工况下的使用需求。

（三）可靠密封与耐用性

阀门的密封性能直接关系到其止回效果和系统安全。DKZ 110 APS 采用内装摇臂旋启式结构，所有启闭件均安装于阀体内部，除中法兰部位采用密封垫片和密封环外，整体无外漏点，有效杜绝了阀门外泄的可能。阀瓣与摇臂连接处采用球面连接结构，使阀瓣在 360 度范围内具有一定自由度，可进行适当的微量位置补偿，进一步提升了密封可靠性。此外，优质的材料选择和制造工艺，赋予了阀门出色的耐用性，即便在恶劣的工作环境下，也能长期稳定运行，减少设备更换频率，为企业节约成本。

四、DKZ 110 APS 系列产品多样性

（一）多种型号满足不同需求

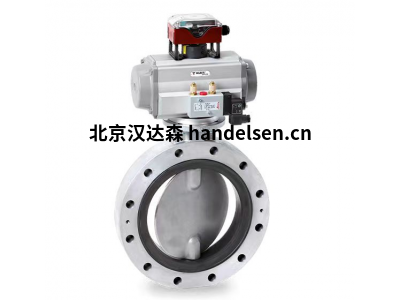

Warex 的 DKZ 110 系列产品丰富多样，以满足不同用户的多样化需求。其中，DKZ 110 基本型蝶阀带有自由轴，可按照 DIN 标准便捷地安装在法兰之间，公称通径覆盖 DN 50 - DN 600，工作温度范围为 - 40°C 至 + 200°C，能承受的压差最高可达 10 bar，适用于大多数常规工业管道系统。DKZ 110 r 型配备棘轮手柄，操作更为便捷，方便在一些需要人工频繁操作的场合使用；DKZ 110 h 型则采用蜗轮驱动，可实现更精准的控制和更大扭矩的输出，适用于对阀门调节精度要求较高的工况。
