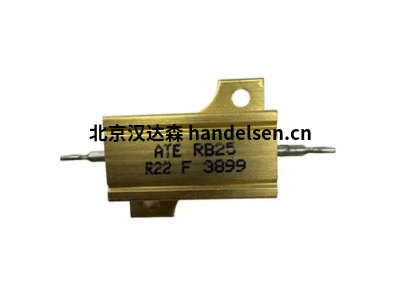

意大利ATE绕线功率电阻器RB25/1 3R9

绕线功率电阻器，25 W，公差 5.0 %，ATE RB 25 型。

高导热性，铝制型材散热器具有出色的散热性，通过 MiL-PRF-18546 G 认证

技术规格

长度 27.2 毫米

宽容 ±5 %

集会 底盘安装

权力 25 瓦

高度 14 毫米

最高工作温度 250 °摄氏度

欧姆电阻 3.9 Ω

无冷却表面的标称负载能力 12.5 瓦

宽度 27 毫米

                 温度系数 50 页/分钟

工作温度 -55 °C

ATE品牌的RB系列固定功率线绕电阻器，该系列电阻器采用铝制外壳，功率范围从10W至250W。

二、主要特性

‌热传导与散热‌：采用挤压成型的铝制外壳，提供热传导性能；外壳设计有深鳍片，以增强自然或强制对流下的最大散热效果。

‌环境适应性‌：表面经过金色阳极氧化处理，提高了对环境条件的最大抵抗力。

‌热固性化合物‌：使用具有高热导率的特殊热固性化合物。

‌绕组设计‌：绕组设计旨在提供最大的铁芯覆盖率和均匀性，以实现均匀散热；铁芯经过无心磨削，以实现最大的绕组均匀性。

‌标识与结构‌：顶部表面有标记，便于安装后识别；终端到终端的焊接结构。

三、电气规格

‌欧姆值‌：采用E24系列。对于超出范围或非标准欧姆值，请咨询ATE技术部门。

‌容差‌：标准5%，可根据要求提供至1%。

‌温度系数‌：根据电阻值范围不同，温度系数在±30 ppm至±100 ppm之间变化。

‌介电强度‌：根据型号不同，介电强度在1500 Vac至4500 Vac之间。

‌绝缘电阻‌：最小10000 MΩ，湿度测试后最小1000 MΩ。

‌过载能力‌：在额定功率的5倍下承受5秒。

‌非电感型‌：提供具有等效物理和电气规格的非电感型艾顿-佩里绕组模型。

四、机械规格

‌端子强度‌：通过10 lb.拉力测试；RB100最大扭矩为3 Nm，RB250最大扭矩为4 Nm。

‌可焊性‌：按照MIL-STD-202的方法208测试时令人满意；当电阻器在接近最大规定额定值时工作时，建议使用高温焊料。

五、材料

‌铁芯‌：陶瓷滑石或氧化铝无心磨削。

‌电阻元件‌：具有特定温度系数的铜镍合金或镍铬合金。

‌端盖‌：不锈钢。

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

‌封装材料‌：高温热固性化合物。

‌外壳‌：铝制，具有硬质阳极氧化表面。

‌标准端子‌：RB10至RB150为Copperweld，RB100和RB250为不锈钢。

六、降额与温度范围

‌操作温度范围‌：从-55°C至+250°C。

‌降额要求‌：对于减小的底盘面积和高环境温度，需要进行降额。

意大利ATE绕线功率电阻器RB25/1 3R9
