lamtechnologies LS10系列性价比开放式设计步进电机驱动器

LS10系列

步进和方向，壁挂式，步进电机驱动器系列

S10 步进电机驱动器系列具有出色的性价比。

它们采用开放式设计，并且由于集成在产品中的L形支架，因此可以轻松安装在面板上。

尺寸有限，厚度特别小，允许在狭小的空间内容纳许多驱动器。

信号电缆和电源线的连接通过编号的螺钉接线端子进行，能够容纳截面最大为 2,5mm2 的电缆。

家庭概况

最高的可靠性、高性能、小尺寸和低成本是 xS10 系列步进电机驱动器设计所遵循的准则。

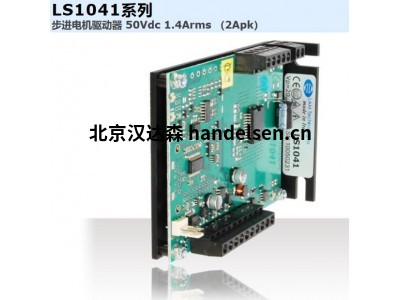

LS1041系列

步进电机驱动器 50Vdc 1.4Arms （2Apk）

LS10 步进电机驱动器系列具有出色的性价比。

它们采用开放式设计，并且由于集成了 L 形支架，因此可以轻松安装在面板上。

技术数据

电源电压 从 18Vdc 到 50Vdc

相电流 从 0.3 Arms 到 1.4Arms，增量为 0.1Arms

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过接线端子。电缆截面高达 AWG14

尺寸 78（高） x 110（长） x 25（宽） mm

3.07（高） x 4.33（长） x 0.98（宽） 英寸

重量 155克

5.2盎司

LS1044型

步进电机驱动器 50Vdc 4Arms （5.6Apk）

技术数据

电源电压 从20Vdc到50Vdc

相电流 从 1 臂到 4 臂，增量为 0.1 臂

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过接线端子。电缆截面高达 AWG14

尺寸 78（高） x 110（长） x 25（宽） mm

3.07（高） x 4.33（长） x 0.98（宽） 英寸

重量 155克

5.2盎司

LS1048系列

步进电机驱动器 50Vdc 8Arms （11.3Apk）

技术数据

电源电压 从20Vdc到50Vdc

相电流 从 3 Arms 到 8Arms，增量为 0.1Arms

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过接线端子。电缆截面高达 AWG14

尺寸 78（高） x 110（长） x 25（宽） mm

3.07（高） x 4.33（长） x 0.98（宽） 英寸

重量 155克

5.2盎司

步骤和方向

步进和方向微步驱动器

LAM Technologies 生产多种双极步进电机驱动器，采用脉冲序列控制，具有传统的步进和方向信号。

我们提供安装在 DIN 导轨上的驱动器（DS10 系列）、用于面板安装的开放式驱动器（OS10 系列）、用于墙壁固定的紧凑型驱动器（LS10 系列）以及用于 PCB 安装的模块（USD 系列）。

分频步进达到每转 25600 步，最大输入频率超过 300KHz。

功率范围极广，包括电源电压从 18 伏直流到 240 伏直流，电流从 0.3 安培到 10 安培（相当于 14Apk 或 14Imax）的型号。在同一系列中，各种型号具有相同的电气连接和机械紧固件，因此可以根据自己的应用情况方便快捷地向上或向下迁移。
