德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用



最小起订货量

  • ≥1哥

您可能还关注相似产品
  • 身份验证|
  • 主营产品|阀门、执行器
  • 公司荣誉| 已通过认证 明星产品
供应产品分类
  • 暂无分类
本页信息为巴bar原厂生产的产品“德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用”产品信息,如您想了解更多关于“德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌bar 有效期至长期有效 最后更新2022-09-15 17:49
11 111 111
浏览次数0

德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用



德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用

德国bar GD系列双作用气动双活塞旋转驱动器_GS系列单作用



凭借气动和电动部分回转执行器的制造和全球分销以及全自动零件和各种配件,bar GmbH是许多***工业公司的重要合作伙伴。 bar GmbH一直在致力于工业设备和过程工程应用的产品开发和***。



bar的产品分类:

气动旋转执行器

电动执行器

自动阀

终端位置反馈和定位器



在以下过程工程领域中,系统的计划者,构建者和操作者在***的应用中使用bar的产品:

化学制药

散装废物处理技术

石化食品技术

造船电厂技术

水和废水处理技术,造纸和纸浆工业



GTD / GTE系列旋转执行器

技术数据

标准版

描述

气动旋转执行器

双活塞:

GTD类型-双面操作

GTE类型-单边动作(弹簧复位)



可选版本

具有两个附加活塞的三位置气缸

设计特点:具有自定心元件的齿条齿轮机构技术;单作用:带安全弹簧

执行器/阀门设计:外壳中的4或8个内螺纹,符合DIN EN ISO 5211

执行器/控制阀设计:根据NAMUR或VDI / VDE3845标准

执行器/信号单元的设计:符合VDI / VDE 3845(NAMUR)标准



材料-

外壳:阳极氧化铝

封面:环氧化铝合金

GTD / GTE系列-049型:塑料盖,环氧清漆

活塞,衬套,齿条:铝合金,

GTD / GTE-049 + 058型:塑料

轴:镀镍钢密封件:NBR

轴承:具有滑动性能的塑料

活塞杆/齿轮:铝合金螺丝:不锈钢

产品型号及特点:



型号:GTD-143/090-V27-H

执行器双作用旋转角度90°,V27mm 8-kt,法兰钻孔样式F10 + F12 控制压力10 bar ATEX II 2GDc T5 T100°C接口,符合EN ISO 5211和VDI / VDE 3845(NAMUR)



型号:GTD-185/090-V36-H

执行器双作用旋转角度90°,V36mm 8-kt,法兰钻孔样式F14控制压力8 bar

符合EN ISO 5211和VDI / VDE 3845(NAMUR)的ATEX II2GDc T5 T100°C接口



型号:GTD-115/090-V22-H

执行器双作用旋转角度90°,V22mm 8-kt,法兰钻孔样式F07 + F10 max。 控制压力10bar

符合DIN EN ISO 5211和VDI / VDE 3845(NAMUR)的ATEX II 2GDc T5 T100°C接口



型号:GTD-163/090-V27-H

执行器双作用旋转角度90°,V27mm 8-kt,法兰钻孔样式F10 + F12 控制压力8 bar

温度范围-50°C- + 70°C,ATEX II 2G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db

符合EN ISO 5211和VDI / VDE 3845(NAMUR)的接口



型号:GTD-110.1/090-V22-E

执行器双作用旋转角度90°,V22mm 8-kt,法兰钻孔样式F07 + F10值 控制压力8 bar

ATEX II 2GDc T5 T100°C接口符合EN ISO 5211和VDI / VDE 3845(NAMUR)



型号:GTD-185/090-V36-H

执行器双作用旋转角度90°,V36 mm 8-kt法兰钻孔样式F14max。 控制压力8 bar ATEX II 2GDc T5 T100°C符合EN ISO 5211和VDI / VDE 3845(NAMUR)的接口



2/2向自动阀PKI型



产品说明

截止阀由三片式不锈钢制成,带有浮动***球。阀门是气动操作和抽气的(双作用和单作用)

具有使用寿命长和运行可靠性高的特点。



产品型号及特点:

型号:PKI- 1 / 0- I- 025- C- AS 008-07

1、0连接尺寸(英寸)

I =内螺纹

A =对接焊端

公称宽度

C =闭合弹簧力

A =弹簧力打开

***一行ATEX标记和生产日期

型号:产品编号:30010131



PKI-2/0-I-050-A-AS018-08

2/2向不锈钢球阀,三部分带内螺纹Rp 2/0”

外壳:1.4408球:1.4401

球密封:PTFE

轴封:PTFE + FKM

气动单作用执行器

开启弹簧力

控制压力:4.0-8.0 bar

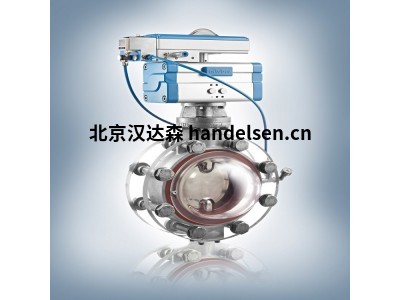

自动蝶阀-PZD型

一件式,防喷出,流线型,紧配合和中央安装的蝶阀。 自动蝶阀变为气动双作用或单作用)已启动。

产品特点

符合性指令97/23 / CE PED

符合性指令94/9 / CE ATEX

根据密封性EN12266-1进行测试

根据***EN12266-2进行测试

也可以使用PZD型自动蝶阀替代上述气动部分回转执行器型执行器GTD / E型气动部分回转执行器或STV型电动执行器。



气动双活塞旋转驱动器

GD系列=双作用

GS系列=单作用(带弹簧复位)

设计特点:齿条和小齿轮原理具有自动定心壳体中的活塞导向;

单作用:带安全弹簧

标准连接点驱动信号装置:根据VDI / VDE 3845(NAMUR)

驱动器/控制阀的连接点:根据NAMUR或VDI / VDE 3845

执行机构/阀门的连接点:四个或驱动器外壳中的八个内螺纹符合EN ISO 5211



产品型号及特点:

型号:63000011/63120013 bar商品编号

GD-160 / 090-F10 / F12-V27-F

12个弹簧单作用执行器的安全弹簧数量

Md = 133 Nm /每1 bar的控制压力下的bar扭矩

Pmax = 8 bar烫发。。 控制气压。回转执行器

型号:产品编号:31001267



FZR-050-BCA-016-K1 F-F05/ F07,V14

中间法兰盖m。 自由轴技术数据:连接:DN50 PN10 / 16 + ANSI150外壳:GGG40盘片:1.4408密封件:EPDM



型号:产品编号:60001366



AD-004/090-V14-H执行器双作用旋转角度90°,V14mm 8-kt,法兰钻孔型式F03 + F05气动接口G1 / 8值 控制压力8.0 bar温度范围:-20°C至+ 80°C ATEX II 2 G Ex h IIC T6..T3 Gb-II 2 D Ex h IIIC T180°C Db接口符合EN ISO 5211和VDI / VDE 3845(NAMUR)



型号:PN2-SS-0-4带有气门正杆接口的气动部分回转执行器的正杆2定位器(直接装配)功能:双重作用,发生电压或信号故障时的安全位置技术

数据:阀流量:400 l / min 4线连接技术工作电压 :24V / DC模拟输入信号:4-20mA或0-10V集成输出信号功能:-模拟4-20mA或0-10V-二进制打开/关闭
