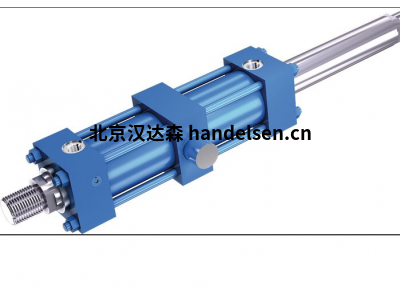

德国Bosch Rexroth重载型液压缸CDM1系列
德国Bosch Rexroth重载型液压缸CDM1系列
产品简介：
系列 M1
组件系列 2X
额定压力 160 bar
活塞- Ø 25 … 200 mm
活塞杆-Ø 14 … 140 mm
行程长度可达 3000 mm
产品参数：
1) 可应要求提供
2) 柱塞直径 25 … 125 mm
3) 订货时始终以明文标注“XV”尺寸，单位为 mm（参见订货示例）
4) 柱塞直径 63 … 200 mm
5) 不用于 MF2；MF4
6) 柱塞直径 50 … 200 mm
7) 柱塞直径 40 … 200 mm
8) 柱塞直径 40 … 80 mm，仅支持位置 11
9) 柱塞直径 63 … 200 mm，仅支持位置 11
10) 柱塞直径 125 … 200 mm，仅支持位置 11
11) 活塞杆直径 14 … 110 mm
12) 活塞杆直径 22 … 140 mm
13) 底板不适用于管螺纹 (ISO 1179-1)
14) 用于 SL 和 SV 阀（液控单向阀）的底板
请注意： 密封件设计 T 和 S 不用于静态保压功能！
15) 每个柱塞直径只能用于大的活塞杆直径
16) 样本中的所有图形表示均显示位置 1。
17) 订货时始终以明文形式指定活塞杆延长尺寸“LY”mm（请参阅订货示例）
订货示例：
CDM1MT4/50/28/550A2X/B11CGDMWW, XV = 175 mm
CDM1MF3/200/140/950A2X/B11CHKAWW
注意事项：
系列 1X 的备件液压缸
更换系列 2X 时，还必须更换支架（耳轴）！
