德国STIEFELMAYER卡盘

德国STIEFELMAYER卡盘

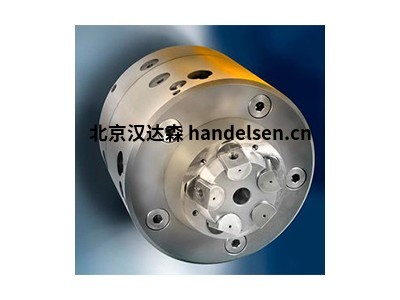

名称：  STIEFELMAYER卡盘

型号：  SBF-G-160

产地：  德国



德国STIEFELMAYER公司于1874年成立。140多年来，STIEFELMAYER扎根于工业领域，从点滴做起，不断以高品质产品满足客户需求。凭借特制解决方案成为测量技术、夹紧技术和激光技术领域的领跑者。



1.STIEFELMAYER毛坯面弹性夹持卡盘KAF

STIEFELMAYER毛坯面弹性夹持卡盘KAF是液压卡盘的纯径向夹紧版本。这就是为什么它可能覆盖每个卡盘尺寸更大的夹紧范围。由于纯粹径向夹紧运动，工件具有相对小的夹紧表面可以安全地夹紧。KAF卡盘既可作为内胀式卡盘又可作为外抱式卡盘，可选夹爪快换，气动控制模式，离心力补偿。



2.STIEFELMAYER杆式卡盘SBF

STIEFELMAYER杆式卡盘SBF用于夹持对变形敏感的工件，工件径向夹紧且平面拉力(轴向受到向后拉力)。SBF杆式卡盘尤其适用于尺寸系列多的产品，即使在高转速下、工件不会从工件的支撑上解除(工件径向跳动小)，卡盘尺寸从170毫米至600毫米。



3.STIEFELMAYER张角式后拉卡盘WHF

STIEFELMAYER张角式后拉卡盘WHF是用于夹紧要求变形量小的大型元件，同一WHF卡盘可以实现工件的内部胀紧及外抱式夹紧。WHF卡盘有出色的综合离心力补偿和重复精度，能使大型球轴承、锥齿轮、齿圈等达到最高加工精度，卡盘尺寸为250毫米至2000毫米。



4.STIEFELMAYER偏心卡盘

使用STIEFELMAYER偏心卡盘，可无限调节最大6mm的偏心。您可以在主轴运行时从中心加工切换到偏心加工，然后再切换回偏心加工。它大大减少了工件的加工时间。STIEFELMAYER偏心卡盘采用机械锁定，液压操作，转速高达3000rpm，夹紧直径最大为40mm。



5.STIEFELMAYER旋转卡盘

STIEFELMAYER旋转卡盘用于减少工件的加工时间：因为使用串联油缸致动，可以在所有位置(90°，180°，270°)实现极快的旋转。夹头之间的垂直度为0.04mm，因此具有极高的精度。稳定的结构和液压控制具有很高的重复性。



德国STIEFELMAYER公司于1874年成立。140多年来，STIEFELMAYER扎根于工业领域，从点滴做起，不断以高品质产品满足客户需求。凭借特制解决方案成为测量技术、夹紧技术和激光技术领域的领跑者。在测量领域，STIEFELMAYER有柔性测量机和标记仪，三维长度测量机;在夹紧技术领域，STIEFELMAYER特殊卡盘能夹持薄壁工件几乎不变形;在激光技术领域，STIEFELMAYER的薄板切割机与光纤激光器能快速高精度加工复杂轮廓的零件。下文为您介绍STIEFELMAYER卡盘。



6.STIEFELMAYER卡盘部分型号如下：

①卡盘SBF-G-160

②卡盘SBF-G-200

③卡盘SBF-G-230

④卡盘SBF-G-250

⑤卡盘SBF-G-280

⑥卡盘SBF-G-315

⑦卡盘KAF-G-160

⑧卡盘KAF-G-200

⑨卡盘KAF-G-230

⑩卡盘KAF-G-280
