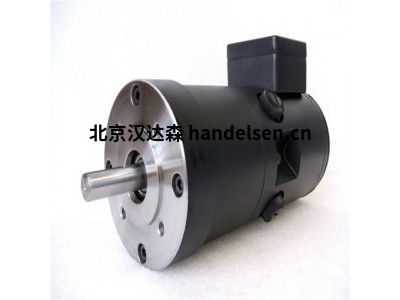

Callan M4-420X系列伺服电机



     Callan Technology 公司总部位于爱尔兰，其伺服电机制造的历史可以追溯到 1973 年， 2001 年，该公司收购了爱尔兰太平洋科学公司（前身为科尔摩根（内陆）爱尔兰）的“TT”伺服电机和“TGF”测速发电机业务，callantechnology公司正式成立，为工业应用设计和制造坚固耐用的高精度直流伺服电机，该公司产品在设计时特别强调为工业运动要求提供坚固、可靠的解决方案，借该公司在伺服电机的设计和制造方面的丰富经验，使其能够为客户提供满足需求的定制方案。



       Callan M4-420X系列直流伺服电机转速装置采用高能稀土磁铁材料，可在机床、机器人、自动物料搬运、拉丝、纸张、塑料薄膜和箔加工、张力控制和包装机械等方面提供精确的运动控制。高达161Nm的峰值扭矩为快速，准确的定位提供了充足的动力。再加上电机惯性低，理论加速度高达6500 rad/sec2。



Callan伺服电机M4-420X系列参数举例：

功率 (W)  1492

最大速度，Nmax (rpm)  25000

持续扭矩，Io (A)  10.8

峰值扭矩，Mmax (Nm)  52.9

持续扭矩电流  Io (A)  21.3

峰值扭矩电流，Ip (A)  120

最大端电压，VT (V)  140

反电动势常数，Ke (V/krpm)  53.2

扭矩常数，KT (Nm/A)  0.509

直流电阻，R (Ω)  0.243

电感，L (mH） 1.03

重量，M（公斤）  23

惯性，JM (kgm2)  0.0085

静摩擦力，TF (Nm)  0.41

粘性阻尼，F1 (Nm/krpm)   0.11



Callan伺服电机M4-420X系列规格：

10 到 30Nm

3200  千瓦

3200 rpm 最高转速

紧凑的尺寸

高能稀土磁铁

6极电机



Callan伺服电机M4-420X系列功能：

圆形法兰 (IMB14)

接线盒

IP44 密封

键槽

后轴延长件

测速电机

恒温器



Callan伺服电机M4-420X系列型号：

Callan M4-4203

Callan M4-4204

Callan M4-4205

Callan M4-4206

Callan M4-4207

Callan M4-4208

Callan M4-4206



Callan M4-420X系列伺服电机
