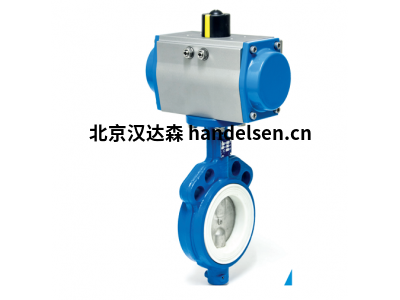

德国bar GmbH带杆式执行器的蝶阀PZR系列
德国bar GmbH带杆式执行器的蝶阀PZR系列
bar GmbH带杆式执行器的蝶阀PZR系列，中心安装，采用流线型设计。bar GmbH带杆式执行器的蝶阀PZR系列在两个流动方向上紧密闭合。阀座密封件在托环上硫化并可更换。bar GmbH带杆式执行器的蝶阀PZR系列为气动双作用或单作用，或用弹簧力打开或关闭。根据DIN 2501 标准，它具有法兰连接，用于夹紧法兰。驱动器的气动控制通过直接连接的或单独的 5/2 或 3/2 通阀进行，该阀可以电动、气动或手动操作。粘度高达 120 mm²/s 的中性气体或液体适合用作流动介质。应该注意的是，导致工作扭矩增加的介质需要不同的驱动分配。
bar GmbH PZR系列带杆式执行器的蝶阀特殊性：
bar GmbH PZR蝶阀标配以下特殊功能：
主轴多次密封
密封圈支撑在外壳中，并在载体环上硫化
不锈钢制动盘 1.4408 （CF8M）
可根据要求提供以下特殊版本：
采用相同的设计，带电动执行器（EZR型）或手动杠杆/变速箱致动器（HZR型）
管接头也作为最终接头（LUG型）
阀座密封件由丁腈橡胶、氟橡胶、三元乙丙橡胶或硅胶制成
bar GmbH PZR系列带杆式执行器的蝶阀技术规格：
公称尺寸 DN 40 - DN 600
任意安装位置
公称/工作压力 DN 40 至 DN 300 max.PN16
DN 350 至 DN 600 最大 PN 10
总长度符合 DIN EN 558-1 排 20 (K1)
带座 EPDM 的温度范围 = -30 °C 至 +120 °C
带座 NBR = -20°C 至 +80°C
阀体材质：GGG40（JS1030）
袖口：EDPM，硫化到承载环上，可更换
垫圈：不锈钢1.4408（CF8M）
轴：不锈钢 1.4021 (AISI420)，一件式
流动介质为中性气体和液体； 粘度高达 120 mm2/秒
任何流动方向
气动控制
可选择直接连接或单独的 5 / 2 或 3/2 通阀；
电动、气动或手动操作
bar GmbH PZR系列带杆式执行器的蝶阀型号：
bar GmbH GD-092/090-F05/F07-V17-G-20
bar GmbH GD-125/090-F07/F10-V22-H
bar GmbH GS-125/090-12-F07/F10-V22-F
bar GmbH GS-190/090-12-F14-V36-E
bar GmbH GD-160/090-F10/F12-V27-F
bar GmbH GS-140/090-7-F10/F12-V27-F
bar GmbH GD-125/090-F07/F10-V22-H
bar GmbH GD-270/090-F16-V46-H
bar GmbH GD-125/090-F07/Fl0-V22-G
bar GmbH GD-210/090-F14-V36-G
