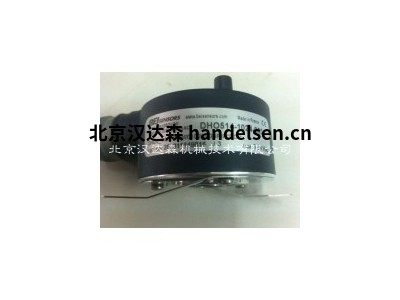

编码器GHM4德国BEI Sensors直供

武志鹏 QQ：2850590584   手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn

编码器GHM4德国BEI Sensors直供

H20是一款非常坚固的编码器，可以经济地将每转的分辨率范围提高到4096个周期。这款紧凑型设备具有抗震盘，重载轴承和EMI屏蔽。 H20符合NEMA 4和13要求。 H20还采用轮毂轴式，带有柔性安装座(插入式)，可直接安装在小型电机上。 H20的典型应用包括机器控制，过程控制，农业机械，纺织设备，机器人，食品加工和计量

　　轴直径：1/4“至3/8”和公制版本。可提供空心轴，轮毂轴或通轴型号。

　　平轴：0.75 x 0.03深

　　轴装载：最大40磅。 轴向和40磅。径向

　　轴径跳动：.001 T.I.R.最大

　　25°C时的启动扭矩：最大1.0 in-oz，无轴封; 最大2.5 in-oz带轴封; 4.0英寸 - 盎司直通轴

　　轴承：52100轴承钢

　　轴材质：303不锈钢

　　轴承座：铸铝带有iridite表面处理; 不锈钢(特色)

　　盖板：带保护层的铸铝(用于MS或CS端接)，带有保护涂层的热拉铝; 不锈钢(特色)

　　轴承寿命：额定负载下1.5 X 109转(2500转时10,000小时)

　　最大RPM：8,000(参见频率响应)

　　惯性力矩：2.0 x 10-4 oz-in-sec2

　　重量：9盎司。典型

　　电气规格

　　代码：增量

　　输出格式：2个正交通道，1/2周期索引，标准为负B通道。指定3904作为输出设备时的非索引索引

　　每轴转动周期：1至4096(见表A)对于1024以上的分辨率接触

　　BEI用于插值选项

　　电源电压：5至28 VDC可用电流要求：100 mA典型值+

　　输出负载，250 mA(最大值)

　　电压/输出:(见注5)

　　28V / V：线路驱动器，5-28VDC输入，Vout = Vin

　　28V / 5：线路驱动器，5-28VDC输入，Vout = 5VDC

　　28V / OC：开路集电极，5-28VDC in，OCout

　　保护等级：反向，过压和输出短路(见注5)

　　频率响应：100 KHz(最高1024 cpt; 400 KHz带插值选项(见注7)

　　环境规格

　　外壳等级：NEMA 4和13(IP66)订购轴封时(带有密封的单元)

　　至MS连接器)和电缆密封套(带电缆终端的设备)

　　温度：工作温度，0°至70°C; 提供扩展温度测试(见注8); 存储，-25°至90°C，除非调出扩展温度选项

　　冲击：50毫克持续11毫秒振动：5至2000赫兹@ 20克

　　湿度：98%RH，无冷凝

　　

　　BEI Sensors增量式光电旋转编码器

　　GHM3增量式旋转编码器

　　GHM4增量式旋转编码器 订货举例：GHM4 06 // 5 G5 9 // 2 500// G3 R020 、 GHM4 L6 // 2 G2 A // 2 500// GD A

　　H20增量式旋转编码器 订货举例：H20DB-37-SS-500-ABZC-28V/V-SM18

　　DHM5增量式旋转编码器 订货举例：DHM5_10// P G5 9 // 80 000 // GP R020

　　IBM5/IHM5增量式旋转编码器 订货举例：IBM5 _ 10 // I G5 9 // 50 000// GP R050

　　DXM5不锈钢光学编码器 订货举例：DXM5S 10 / AA / R G2 9 // 08 192 // G3 A050

　　GHM5有轴增量式编码器 订货举例：GHM5 _ 10 // 5 G5 9 // 2 500 // GP R020

　　H25轴增量式编码器 订货举例：H25D-SS-2000-ABZC-28V/V-SM18

　　GHM9/ GXM9增量轴编码器 订货举例：GHM9 _ 11 // 5 G5 9 // 5 000 // GP R050

　　NHM9/ NXM9增量轴编码器 订货举例：NHM9 _ 12 // 5 V2 // M15 // V3 R050

　　IHM9增量本质安全型编码器

　　H38增量防爆编码器 订货举例：H38D-2000-ABZC-28V/V-SC-CEN 、 H38D-2500-ABC-8830-SC-UL-S

　　H40增量编码器防震 订货举例：H40A-2000-ABZC-28V/V-SC-UL

　　GMX/ GMX隔爆型增量编码器

　　HS20增量式空心轴编码器 订货举例：HS20-50-R2-SS-1024-ABZC-28V/V-K8

　　DHO5增量空心轴编码器 订货举例：DHO5 _ 14 // P G5 9 // 80 000 // GP R020

　　IHO5/ IBO5增量本质安全型编码器 订货举例：IB05 _ 14 // 2 G2 9 // 10 000// G3 R020

　　GHT514增量空心轴编码器 订货举例：GHT5_ 14 // 5 G5 9 // 1 024 // G3 R020 、 GHT5 14 // 2 G2 D // 00000K6 // G3

　　R020增量式旋转编码器

　　HS25增量式空心轴编码器 订货举例：HS25F-62-R1-SS-1024-ABZC-28V/V-SCS18

　　HS35增量式空心轴编码器 订货举例：HS35F-1-14-SS-200-ABZC-4469-SM18-EX-S

　　HS35增量式编码器绞车 订货举例： HS35F-100- R1-SS-2048-ABZC-28V/V-SM18

　　GHU9/ GXU9增量空心轴编码器 订货举例：GHU9 _ 30 // 5 G5 9 // 5 000 // GP R050

　　NHU9/ NXU9增量空心轴编码器 订货举例：NHU9 _ 30 // 5 V2 // M15 // V3 R050 、 NHU9_ 30 // 5 NC 9 // 2500 M30 // N3

　　GEUX/ GEUX增量编码器隔爆

　　HS45增量式重型编码器 订货举例：HS45F-175-R2-SS-8192-ABZC-28V/V-SM18

　　HS20增量式空心轴编码器

　　ES20增量式编码器 订货举例：ES20D-37-500-ABZC-28V/V-SM18-S

　　IHK5/IBK5 增量空心轴编码器 订货举例：IHK5 _ 14 // 2 P2 9 // 5 000 // GP R050

　　HS25增量式空心轴编码器 订货举例：HS25F-62-R1-SS-1024-ABZC-28V/V-SCS18

　　ES25增量式编码器 订货举例：ES25D-37-500-ABZC-28V/V-SM18-S

　　HS52增量防爆编码器 订货举例：HS52-SP11-BS-1024-ABZC-28V/V-SC-CEN


　　BEI Sensors 绝对单圈光电旋转编码器

　　CHM5绝对轴编码器

　　H25/ H25X绝对轴编码器

　　CHM9绝对轴编码器

　　H38绝对防爆编码器

　　H40绝对防震编码器

　　CAMX/ CEMX绝对耐燃编码器

　　CHO5绝对空心轴编码器

　　HS35绝对空心轴编码器

　　CHU9绝对空心轴编码器

　　CAUX/ CEUX绝对空心轴编码器

　　HS35绝对通过轴编码器

　　BEI Sensors 绝对值多圈光电旋转编码器

　　PHM5绝对空心轴编码器

　　MHM5绝对空心轴编码器

　　HMT25绝对值多圈编码器

　　PHM9绝对轴编码器

　　PHO5绝对空心轴编码器

　　PHU9绝对空心轴编码器

　　PAUX绝对空心轴编码器

　　MHK5绝对空心轴编码器

　　BEI Sensors 快速编码器

　　H20系列

　　H25系列

　　HS25系列

　　HS35系列

　　H25系列

　　HS35系列快速编码器

　　BEI Sensors 磁旋转编码器

　　HHM3、HHM5 、HHK5、AHK3 、AHM3、AHM5 / AXM5

　　HHM9薄型可编程编码器

　　HHMB薄型可编程编码器与接线盒

　　HHMX薄型防爆/防火

　　HHU9薄型可编程编码器

　　HHUB薄型可编程编码器与接线盒

　　HHUX薄型防爆矿用隔爆型

　　HHUX薄型防爆矿用隔爆型

　　HHK9薄型可编程编码器

　　HHKB薄型编码器接线盒

　　HHKX薄型防爆矿用隔爆型

　　HHA9薄型可编程编码器

　　HHAB薄型可编程编码器带接线盒

　　AHM9薄型可编程

　　AHMB薄型可编程编码器带接线盒

　　AHMX薄型防爆矿用隔爆型

　　AHU9薄型可编程编码器

　　AHUB薄型可编程编码器带接线盒

　　AHUX薄型防爆矿用隔爆型

　　AHK9薄型可编程

　　AHKB薄型可编程编码器带接线盒

　　AHKX薄型防爆矿用隔爆型

　　AHA9薄型可编程编码器

　　AHAB 薄型可编程编码器带接线盒

　　THM4

　　TXM4

　　THM5

　　TXM5
