用于间接驱动的带键槽连接的 ST1 扭矩限制器
设计:
驱动侧:带键槽连接或花键轮廓的联轴器轮毂
从动侧:带 12x 紧固螺纹的输出法兰
整体轴承
扭矩模块:均匀分布在圆周上。可在选定范围内进行现场调整
温度范围:-30° C 至 +120° C(-22° F 至 +248° F)
使用寿命:在技术规范内操作时,寿命无限,免维护
公差:轮毂和轴之间的公差为 0.02 – 0.07 毫米。
材料:高强度、氮碳渗碳钢
扭矩限制器 ST1 型的特性:
紧凑、简单的设计
精确的过载保护
扭转刚性
用于同步带、皮带轮或链轮的整体轴承

带锥形夹紧连接的 STN 扭矩限制器
材料
硬化钢(氮碳共渗表面)
设计
驱动侧:带锥形夹紧衬套连接的联轴器轮毂(应要求提供花键轮廓)
从动侧:带 12x 紧固螺纹和一体式轴承的输出法兰
安全元件:均匀分布在圆周上;外部可调
设计
两个精密加工的轮毂,带有弧形爪和锥形夹紧环。
配合间隙
整体轴/轮毂公差 0.01 - 0.025 mm
csm_ST2_ebc1513480

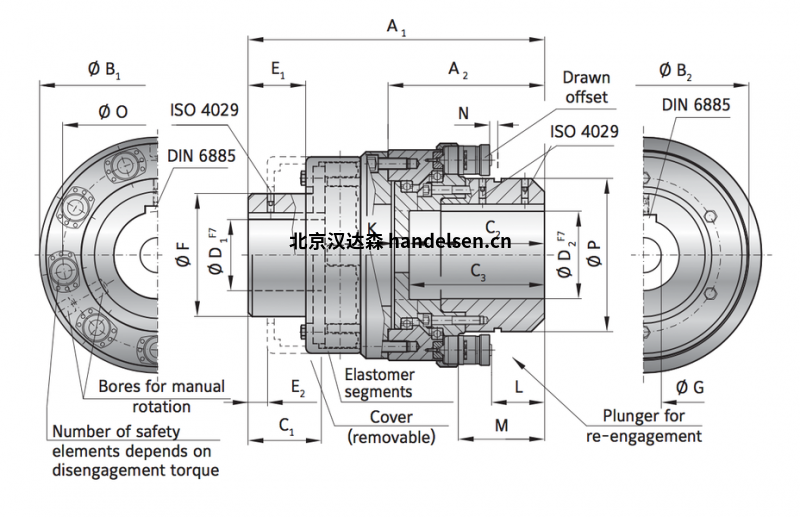

ST2 扭矩限制器,带有用于直接驱动的集成弹性体爪形联轴器
设计:
带键槽或花键连接
用于错位补偿的弹性体段
围绕圆周均匀分布的扭矩模块
可在选定范围内调整的字段
温度范围:见表
使用寿命:在技术规范内操作时,使用寿命无限,免维护。
公差:轮毂和轴之间的公差为 0.02 – 0.07 毫米。
平衡:标准平衡 G16,(可根据要求提供更高速度)
材料:
扭矩限制器:高强度、氮碳共渗钢
弹性体部分:精密成型
耐磨橡胶化合物(75-80 Shore A)
弹性体联轴器:由高强度制成的联轴器毂
铸钢(涂层)
扭矩限制器 ST2 型的特性:
减振
补偿轴向、横向和角度不对中
精确的过载保护
轴向安装

带键槽安装的 LP1 盘组耦合
设计:
两个精密加工的联轴器轮毂通过高强度螺钉和衬套安装到盘组,用于对齐和摩擦夹紧组件。
用 DIN 916 固定螺钉轴向保持。
材料:
盘组:高弹性弹簧钢
轮毂:高强度钢
特点 LP1 型:
非常高的扭转刚度
单弹性设计
免磨损和免维护

BZ1 冠状齿轮联轴器
材料由高强度钢制成的联轴器
设计
带键槽安装或用于过盈配合的高精度圆柱孔的轮毂。可选的 DIN 916 定位螺钉,用于锁定到轴键上。
BZ1型冠状齿轮联轴器的特性:
高功率密度
非常低的反弹
经济定价
由于特殊的冠齿设计,维护成本低
齿轮联轴器的功能:
联轴器毂和中间法兰的精确集成允许低背隙和高刚性扭矩传输,同时补偿横向、轴向和角轴不对中。
即使没有错位,齿轮的凸面几何形状也能延长使用寿命。
csm_BX1_5364e3cc7c

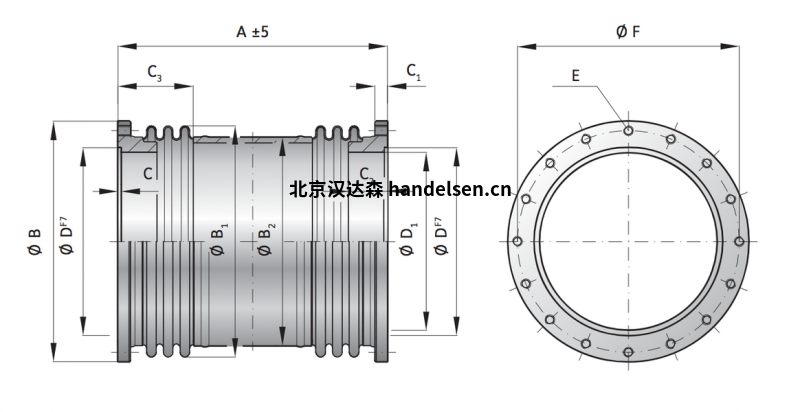

BX1 金属波纹管联轴器,具有法兰安装的更高扭矩
设计:
两侧法兰安装轮毂
2x 波纹管带中间管(系列 10 不带中间管)
毂和波纹管之间的焊接连接。
温度范围:-40° C 至 +300° C(-40° F 至 +572° F)
公差:定心直径之间的总间隙为 0.03-0.08 毫米。
使用寿命:如果不超过技术额定值,这些联轴器是免维护的。
材料:
波纹管由高度灵活的高级不锈钢制成;
钢制轮毂
非标准应用:可根据要求提供具有各种公差、键槽、材料、尺寸等的定制设计。
BX1 型波纹管联轴器的特性:
用于高扭矩应用
紧凑、简单的设计
易于安装和拆卸
无间隙和扭转刚性
可提供各种总长度
高错位补偿

BX4 金属波纹管联轴器,具有键槽连接的更高扭矩
设计:
两侧带有可拆卸联轴器轮毂
带键槽
2x 波纹管带中间管(系列 10 不带中间管)
毂和波纹管之间的焊接连接
温度范围:-40° C 至 +300° C(-40° F 至 +572° F)
公差:轮毂和轴之间的整体间隙 0.03-0.08 毫米。
材料:
波纹管由高度灵活的高级不锈钢制成;
钢制轮毂
非标准应用:可根据要求提供具有各种公差、键槽、材料、尺寸等的定制设计。
BX4 型波纹管联轴器的特性:
用于高扭矩应用
紧凑、简单的设计
易于安装和拆卸
扭转刚性
可提供各种总长度
高错位补偿

EKH 弹性体联轴器,带分体式夹紧毂
设计:
由于分体式轮毂,两个夹紧轮毂可完全分离
ISO 4762 夹紧螺钉
公差:轴和轮毂之间的整体间隙为 0.01 至 0.05 毫米。
材料:
夹紧轮毂:高达 450 系列的高强度铝,800 系列及更高的钢

弹性体嵌件:精密模制、耐磨且热稳定的聚合物
弹性体联轴器模型 EKH 的特性:
可横向安装
同心加工轮毂
减振
电隔离
易于安装
无反冲
