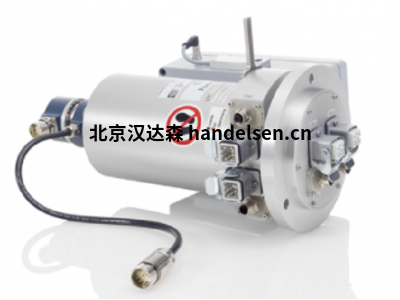

LTN滑环旋转变压器
一、滑环的工作原理
滑环是机电组件，可在固定系统和旋转系统之间传输电力，信号和数据。频谱范围从几mV或mA到数百A和几千V。我们的滑环系统可承受苛刻的环境影响，例如腐蚀性，咸空气或剧烈振动。LTN滑环系统存在于许多电机中，可确保整个电机系统的可靠功能。
LTN滑环满足实时现场总线系统无故障传输的所有要求。当然，我们所有的Fast，Gigabit和10 Gigabit以太网滑环均已通过TIA-568和EN 50173认证。
LTN滑环产品系列：
1.LTN滑环动力传输系列
LTN滑环SC040 外径:最大。40毫米扁平插头连接器，用于6.3米或2.8毫米的插座，应用示例:食品加工、包装机、旋转式挤奶室
LTN滑环SC105 外径:最大。50毫米，内径:最大17毫米。应用示例:排水检查，包装机
LTN滑环SC080 外径:最大。80毫米，内径:最大30毫米。应用示例:饮料灌装系统、排水检测、食品加工、计量系统、风力涡轮机变桨系统
LTN滑环SC168 外径：最大 168毫米，现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证），可灵活配置的接口。应用示例：机床•包装机•风力发电机变桨系统
LTN滑环SC104-A01 该系统最多可免维护5000万转（取决于转速和环境条件），外径：最大。 104毫米，空心轴直径：最大 50毫米。 应用示例：出入系统，排水检查，包装机
2.LTN滑环信号传输系列
LTN滑环SA030 外径：最大29毫米，可以进行特殊设计，可以进行高频耦合，现场总线，快速以太网（通过100-baseT CAT5e和Cat6认证） 应用示例：医疗手臂
LTN滑环SC020 外径:最大20毫米/ 22毫米，内径:最大。3毫米 应用示例:进入系统、飞机机舱监控系统、排水检查、计量系统、包装机、机器人、支撑臂灯、监控摄像机、视频系统/闭路电视
LTN滑环SC120 外径：最大 120毫米，内径：最大 70毫。要求提供配件：ADSR®-滑环诊断系统 应用示例：机床，包装机，风力涡轮机变桨系统
3.LTN滑环无接触传输系列
LTN滑环 K32ST 外径：32毫米 长度：44.3毫米
4.LTN滑环组合传输系列
LTN滑环SF020 滑环与无接触结合
LTN滑环SE020 滑环与增量环组合
LTN的滑环系统可以在许多电机中找到。由于其坚固的结构，它们确保了整个机器系统的功能。此外，我们提供光纤旋转接头，可实现高数据速率的非接触式传输。
二、旋转变压器的工作原理
在光学旋转变压器之后，旋转变压器是位移和角度传感器中最常用的类型。它们将转子的角位置转换为两个电压。绝对位置可以用这种方式清楚地表示。现代解析器通常是无刷的，并且信息通过感应来传输。与旋转式或增量式变压器不同，旋转变压器可在单转内提供绝对信号，因此无需在接通电源后进行校准。
旋转变压器用于开环和闭环控制任务，例如电动伺服驱动器，定位驱动器和具有相互依赖的电机的机器。系统的健壮性和可用性至关重要。即使在最恶劣的环境条件（例如极端温度）下，我们的无刷旋转变压器也不会磨损且具有故障保护功能。
独立的旋转变压器控制伺服电动机的速度，还用作动臂的位置反馈系统。旋转变压器返回准确的角度位置，例如在移动式起重机或采矿钻机上
LTN变压器 RE081A45
LTN变压器 RE101C64
LTN变压器 RE151A14
LTN变压器 RE151K01
LTN变压器 RE151V07
LTN变压器 RE153D04
LTN变压器 RE154D04
LTN变压器 RE211A01
LTN变压器 RE211A06
LTN变压器 RE211A05
LTN变压器 RE213A03
LTN变压器 RE271V01
LTN变压器 RE353V01
LTN变压器 RE431V02
LTN变压器 RE1651C001
LTN变压器 R58WVRE151B2403107CX
LTN变压器 R71SSRE 211A 0102307
LTN变压器 R1 K32STLWLA01
LTN变压器 SM034
LTN变压器 SM050
LTN变压器 SM070
LTN变压器 SM090
LTN变压器 SM140
LTN变压器 SD050
LTN变压器 SD286
LTN变压器 SC012
LTN变压器 SC01203A01
LTN变压器 SC020
LTN变压器 SC04002/03M01
LTN变压器 SC080
LTN变压器 SC100
旋转变压器是必不可少的机电组件
旋转变压器在许多应用中用于精确的电机控制。即使在最恶劣的环境条件下（例如，深埋在地雷中或ISS上的太空中），我们的旋转变压器也不会磨损且具有故障保护功能。
旋转变压器的使用
旋转变压器是除光学旋转变压器之外，常用的位移和角度传感器。它可以将将旋转系统的角位置量，转换为两个绝对和唯一的电压信号。这样，角位置量可以唯一和采用绝对值式方式表示。今天的旋转变压器解决方案，通常是无刷结构；转子的信息通过感应线圈传递。与旋转或增量变压器不同，旋转变压器在一圈内提供的是绝对信号，因此通电后不需要校准。
