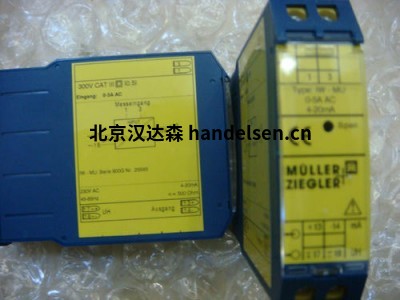

Muller + Ziegler测量传感器DIw-MU

　　用于将正弦交流电直接转换为外部直流电

　　电流或直流电压信号。

　　特征

　　将要测量的交流电传输到电流互感器-用于电隔离和转换-

　　通过通孔并从那里到下游整流电路。在那里产生的直流电压被放大并转换

　　变成外部直流或外部直流电压。输出被卸载并短路。仅针对“活零”，

　　需要辅助电压。

　　额定频率50 Hz，60 Hz或400 Hz

　　永久2次过载

　　高浪涌负载20次，1 s

　　输出输出变量单输出

　　额定值0-20 mA /500Ω负载或

　　0-10 V /最大负载10 mA

　　选项? “零功率” 4-20 mA /500Ω负载

　　(需要辅助电压)

　　额定值为5-100%时，传输行为精度为±0.5%

　　频率影响<0.05%时10 Hz频率变化

　　温度范围-15°C至+ 20°C至+ 30°C至+ 55°C

　　温度影响<0.1%at 10 K

　　辅助电压会影响

　　负载会影响吗

　　没有外部磁场影响(400 A / m)

　　残留纹波<30 mVss

　　响应时间<400毫秒

　　最大开路电压24V

　　过载时最大电流限制为两倍

　　输入，输出和辅助电压之间的测试电压4 kV

　　辅助电压230 V AC±20%，45-65 Hz，2.5 VA

　　(仅适用于“零功率”)选项? 110 V AC±20%，45-65 Hz，2.5 VA

　　? 24 V DC-15%至+ 25%，2 W

　　? 6-30 V AC +直流，2 VA

　　? 36-265 V AC + DC，2 VA

　　尺寸外壳A，(宽度22.5毫米)A1页

　　通孔8.5 mm在50 A和60 A

　　在100 A和150 A上为15毫米

　　重量190克

　　将固定卡扣安装在35 mm高帽导轨上。符合DIN EN 60715

　　电气连接螺钉端子最大4平方毫米
