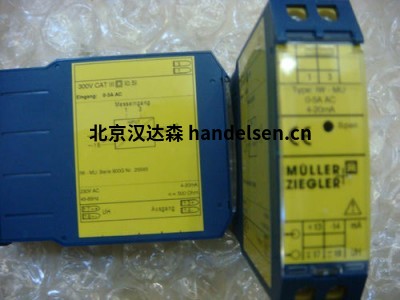

Muller + Ziegler测量传感器Iw-MU

　　应用

　　测量传感器Iw-MU用于将正弦交流电直接转换并隔离成外加电流

　　直流和/或直流信号。对于双输出类型，这些输出可以在0-20 mA和0-10 V之间切换，或者

　　4-20 mA和2-10V。

　　特征

　　待测交流电通过内部电流互感器传输到下游整流电路，该电流互感器用于

　　电气隔离。在那里产生的直流电压被放大并转换为外部直流或外部直流

　　直流电压。输出被卸载并短路。

　　仅对于“带电零”或双输出，需要辅助电压，并且不允许连接两个输出。

　　输入变量正弦交流电

　　Muller + Ziegler测量传感器Iw-MU

　　额定值0-1 A或0-5 A或0-10 A

　　额定频率50 Hz，60 Hz或400 Hz

　　能耗1 VA，“零功率” 0.3 VA

　　永久2次过载

　　高浪涌负载20次，1 s

　　输出输出可变单输出或双输出

　　额定值0-20 mA /500Ω负载或

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-213 传真：010-64714988-668 邮件：tk4@handelsen.cn

　　0-10 V /最大负载10 mA

　　选项? “零功率” 4-20 mA /500Ω负载

　　(需要辅助电压)

　　? 0-20 mA /500Ω负载和0-10 V /最大负载10 mA

　　4-20 mA /500Ω负载和2-10 V /最大负载10 mA

　　可以在前面切换

　　(需要辅助电压)

　　额定值为5-100%时，传输行为精度为±0.5%

　　(辅助电压为额定值的0-100%)

　　频率影响<0.05%时10 Hz频率变化

　　温度范围-15°C至+ 20°C至+ 30°C至+ 55°C

　　温度影响<0.1%at 10 K

　　辅助电压会影响

　　负载会影响吗

　　没有外部磁场影响(400 A / m)

　　残留纹波<40 mVss

　　响应时间<400毫秒

　　最大开路电压24V

　　过载时最大电流限制为两倍

　　输入，输出和辅助电压之间的测试电压4 kV

　　辅助电压230 V AC±20%，45-65 Hz，2.5 VA

　　(带有“零电”和选项110 V AC±20%，45-65 Hz，2.5 VA

　　仅双输出)24 V DC-15%至+ 25%，2 W

　　6-30 V AC +直流，2 VA

　　36-265 V AC + DC，2 VA

　　尺寸外壳A，(宽度22.5毫米)A1页

　　重量190克

　　将固定卡扣安装在35 mm高帽导轨上。符合DIN EN 60715

　　电气连接螺钉端子最大4平方毫米
