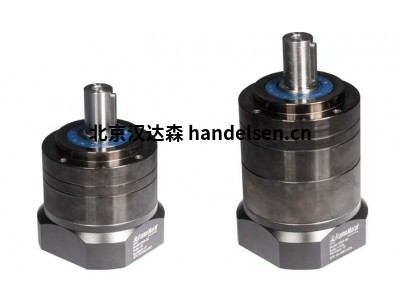

FRAMO-MORAT行星齿轮GSD047



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|机械零件 阀门 泵 管道和组件 过滤器和滤芯 流体仪表 喷头和喷枪 接头 风机 电机和马达
  • 公司荣誉|
供应产品分类
  • 暂无分类
本页信息为汉达森 祁佳强原厂生产的产品“FRAMO-MORAT行星齿轮GSD047”产品信息,如您想了解更多关于“FRAMO-MORAT行星齿轮GSD047”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌FRAMO-MORAT 有效期至长期有效 最后更新2022-05-17 17:19
浏览次数16

FRAMO-MORAT行星齿轮GSD047

FRAMO-MORAT行星齿轮GSD047
GSD系列产品的短设计使其成为空间受限应用的理想高端齿轮箱。机器人的输出法兰具有最高的扭转刚度。GSD系列的标准间隙低,非常适合要求最高定位和速度精度的高动态应用。GSD系列标准配备了最大的预紧深沟球轴承–可选地,它还可以提供圆锥滚子轴承,以承受更大的径向和轴向力。

GSA_714_440
祁佳强
QQ:2850590582  点击这里给我发消息
手机:17744536447
电话:010-64714988-216
传真:010-64714988-668
邮件:tk5@handelsen.cn
祁佳强邮箱:tk7@handelsen.cn电话:010-64714988-216 祁佳强微信二维码

序列号的定义

内部
组号
  类型 尺寸 轴承座   齿隙等级   输入空心轴
3 GSD 047   1个 11 100
3 GSD 090  Ť 0 19 005

轴承:T =圆锥轴承;没有T =滚珠轴承的
游隙等级:1 =标准;0 =减小的游隙
输入空心轴直径。=最大值 电机轴直径。=变速箱尺寸D9

变速箱特性     阶段 GSD047 GSD064 GSD090 GSD110 GSD140
外壳直径 1     72 86 118 146 179
外部定心直径输出 2天 h7   28 40 63 80 100
内定心直径输出 4 H7   12 20 31.5 40 50
孔圆直径输出 6     20 31.5 50 63 80
夹紧系统直径 8天   1个 27 40 49 67 80
2 27 29 40 49 67
输入空心轴直径 9 F7 1个 11 19 24 28 38
2 11 14 19 24 35
孔圆直径输入 10   1个 42 60.5 90 120 143
2 42 42 60.5 90 120
外壳直径输入 11 h7   59 70 98 125 156
孔圆直径(2)输出 12     67 79 109 135 168
输出法兰直径 13 h7   47 64 90 110 140
外壳长度 大号1   1个 33.5 46.5 69.5 80.5 103
2 61.5 68.5 94 125.5 161
轴长输出 大号2     23.5 24.5 37 37 40
最高 电机轴输入长度 大号7   1个 27 28 49.5 57 100
2 21 25.5 27.5 50 57
距螺丝中心的距离 大号8   1个 4.5 6 7 9 10.5
2 4.5 5 6 7 9
法兰厚度输出 11     4 5 7 8 10
法兰长度输出 大号12     1.5 4 6 6 6
距离夹紧装置–外壳 13   1个 10 15.5 18岁 25.5 25.5
2 10 11.5 15.5 18岁 25.5
方形房屋 平方1     44 44 62 90 120
最小 安装螺纹x深度 1     4 x M3 x 6.5 7 x M5 x 8 7 x M6 x 12 11 x M6 x 12 11 x M8 x 16
最小 安装螺纹x深度 2   1个 M4 x 8 M5 x 10 M5 x 10 M8 x 16 M8 x 16
2 M4 x 8 M4 x 8 M5 x 10 M6 x 12 M8 x 16
孔眼 1 H7   3 x 4 5 x 6 6 x 6 6 x 7 8 x 8
孔眼 2     8 x 3.4 8 x 4.5 8 x 5.5 8 x 5.5 12 x 6.6
