Axon数据线线缆TWINAX BUS 40型号简介



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|复合电缆、连接器
  • 公司荣誉|
供应产品分类
  • 暂无分类
本页信息为axon_kabel原厂生产的产品“Axon数据线线缆TWINAX BUS 40型号简介”产品信息,如您想了解更多关于“Axon数据线线缆TWINAX BUS 40型号简介”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌Axon 有效期至长期有效 最后更新2020-10-14 14:24
浏览次数17

Axon数据线线缆TWINAX BUS 40型号简介

Axon数据线线缆TWINAX BUS 40型号简介
A结构,0Hz时传输阻抗值30mΩ/m,1Hz时传输阻抗值40mΩ/m,10Hz时传输阻抗值100mΩ/m,30Hz时传输阻抗值200mΩ/m

Axon数据线线缆TWINAX BUS 40型号简介
Axon的电缆设计和制造了符合MIL-STD-1553标准的数据传输系统中使用的所有组件。这是用于航空,航天和军事应用的战略机载系统的对话协议。这些可靠的传输网络可提供高度的数据安全性,信号完整性,重量和空间节省,并可对连接到总线的所有设备进行快速诊断。
Axon数据线线缆TWINAX BUS 40型号简介

Axon’s已经开发了采用太空级材料并根据ESA制造程序(PID和法国航天局CNES批准)制造的直联耦合器,电缆,端接器,接头和连接器。
本手册中包含的数据表可帮助您选择所需的数据总线线束。识别代码(第102页的“在线耦合器识别代码”页)为您提供了我们所有数据总线电缆参考的概述,包括航空(A)和空间(S)版本。
空间数据总线电缆
用于空间应用的数据总线电缆(参考:40、41、43、44和45)是2219 AWG,2419 AWG和2619 AWG屏蔽双绞线电缆,用PTFE或PFA绝缘。它们旨在抵抗腐蚀。最常用的是AWG2419电缆。根据电磁效率水平,可以使用单编织或双编织结构。
空间耦合器
请查阅我们的数据表以选择最适合您的布线的解决方案:应考虑短线数量,PCB布线,集成终结器。
数据总线连接器
Axon开发了一种名为ACB1的三轴连接器,适用于任何类型的双绞屏蔽AWG 24对电缆。 这是ESA认可的ESCC 3401/079唯一连接器。
终结器和接头
Axon’提供的附件包括77或3Ω可移动端接器和接头。
提供带ESD保护的终端器。

AXON品牌简介:
AXON设计生产了50年的特制复合电缆。公司集生产导体(镀银铜、镀锡铜、镀镍铜等)、组装、捆扎、防护层、外壳于一体。依用途而定,AXON采用含氟绝缘材料(PTFE、ETFE、PFA)、聚氨酯、硅酮。该公司还开发符合定制设计要求的绝缘材料。耐辐射、耐油、耐弹性、耐高温是公司所能应对的挑战。

AXON主要产品
Axon Kabel电缆组装设备
Axon Kabel复合电缆
Axon Kabel连接器
Axon Kabel一体化系统
Axon Kabel电缆
Axon Kabel同轴电缆
Axon Kabel扁平电缆
Axon Kabel电磁干扰保护
Axon Kabel管带
Axon Kabel机电一体化产品:机电一体化、工艺组装
Axon Kabel弹性元件

1 Axon数据线线缆AMB系列简介:Axon的电缆设计和制造了符合MIL-STD-1553标准的数据传输系统中使用的所有组件。这是用于航空,航天和军事应用的战略机载系统的对话协议。这些可靠的传输网络可提供高度的数据安全性,信号完整性,重量和空间节省,并可对连接到总线的所有设备进行快速诊断。
Axon数据线线缆AMB系列型号:
Axon数据线线缆TWINAX BUS 10:A结构,0Hz时传输阻抗值30mΩ/m,1Hz时传输阻抗值40mΩ/m,10Hz时传输阻抗值100mΩ/m,30Hz时传输阻抗值200mΩ/m
Axon数据线线缆TWINAX BUS 20:A结构,0Hz时传输阻抗值45mΩ/m,1Hz时传输阻抗值45mΩ/m,10Hz时传输阻抗值45mΩ/m,30Hz时传输阻抗值100mΩ/m
Axon数据线线缆TWINAX BUS 21:B结构,0Hz时传输阻抗值15mΩ/m,1Hz时传输阻抗值5mΩ/m,10Hz时传输阻抗值5mΩ/m,30Hz时传输阻抗值10mΩ/m
Axon数据线线缆TWINAX BUS 22:C结构,0Hz时传输阻抗值15mΩ/m,1Hz时传输阻抗值0.025mΩ/m,10Hz时传输阻抗值0.025mΩ/m,30Hz时传输阻抗值0.1mΩ/m
Axon数据线线缆TWINAX BUS 40:A结构,0Hz时传输阻抗值30mΩ/m,1Hz时传输阻抗值40mΩ/m,10Hz时传输阻抗值100mΩ/m,30Hz时传输阻抗值200mΩ/m

2 Axon柔性电源电缆FLEXFORCE®系列简介:电缆适用于必须承受大电流的应用。FLEXFORCE®与特殊的AXON's化合物绝缘,不含卤素或FEP材料,适用于最恶劣的环境。
应用领域:装甲车、战车、雷达系统汽车、机器人、船舶、远程武器系统、汽车地铁
Axon柔性电源电缆FLEXFORCE®系列型号:
Axon电源电缆FFR010:导线直径:4.59mm,面积:10平方毫米,传输阻抗值:0.202Ω/100m,最大值电流:120(A在30°C时),外部直径:6.5mm,重量:110g/m
Axon电源电缆FFR016:导线直径:6.15mm,面积:16平方毫米,传输阻抗值:0.119Ω/100m,最大值电流:160(A在30°C时),外部直径:8.4mm,重量:190g/m
Axon电源电缆FFR025:导线直径:7.25mm,面积:25平方毫米,传输阻抗值:0.077Ω/100m,最大值电流:210(A在30°C时),外部直径:9.8mm,重量:280g/m
Axon电源电缆FFR035:导线直径:8.68mm,面积:35平方毫米,传输阻抗值:0.054Ω/100m,最大值电流:265(A在30°C时),外部直径:11.5mm,重量:390g/m
Axon电源电缆FFR050:导线直径:10.15mm,面积:50平方毫米,传输阻抗值:0.040Ω/100m,最大值电流:330(A在30°C时),外部直径:13mm,重量:520g/m

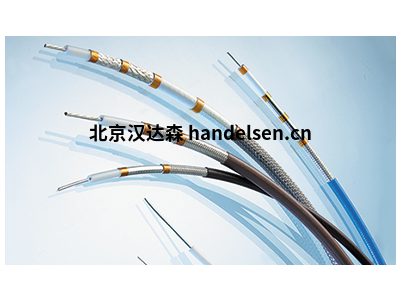

3 Axon同轴电缆CELLOFLON®系列简介:对于小型,柔性,高性能同轴电缆,AXON'已获得CELLOFLON®(多孔PTFE)的专利。 这种材料孔隙率为80%,密度为0.42,介电常数为1.18(固体PTFE:密度= 2.2-介电常数= 2.1)。CELLOFLON®的使用有助于制造具有更好电气特性的更轻,更小,更柔韧的电缆。 介电常数越低,损耗越小,截止频率和传播速度越高。
Axon同轴电缆CELLOFLON®系列型号:
Axon同轴电缆FFR010 StR 1:导线直径:4.59mm,面积:10平方毫米,绝缘的金属丝直径:6.50mm,防护罩上方直径:7.10mm,总体外直径:9.10mm,重量:170g/m
Axon同轴电缆FFR016 StR 1:导线直径:6.15mm,面积:16平方毫米,绝缘的金属丝直径:8.40mm,防护罩上方直径:9.10mm,总体外直径:11.50mm,重量:290g/m

4 Axon扁平电缆AXOJUMPTM系列简介:AXOJUMPTM标准扁平软电缆专为板对板互连而设计,由扁平导体制成,该扁平导体用聚酯纤维或聚酰亚胺带(0.30毫米至1.25毫米间距)绝缘。 AXON’已开发出多种定制设计的扁平柔性电缆,其中包括折叠,屏蔽,缺口,冲压,切割和标记。AXON’是先进技术的电缆和互连解决方案的制造商,提供完整的扁平电缆和组件,FFC扁平软电缆AXOJUMPTM,FFC-扁平软电缆:AXOJUMPTM
