PFLITSCH电缆穿芯CABseal F24轻松安全地布线

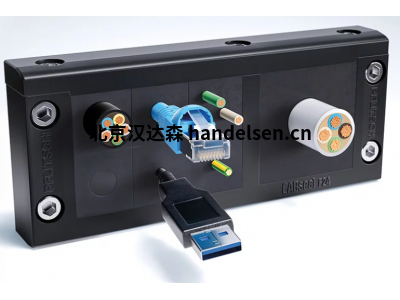

PFLITSCH电缆穿芯CABseal F24

只需按照您需要的方式设计电缆索环即可。

借助 CABseal 系统，PFLITSCH 完善了其全面的专业电缆引入范围。用于预组装和非组装电缆和电线的

可分离模块化框架地补充了我们的电缆接头系列以及 UNI 分体式接头系列的可分离电缆接头和可分离的 UNI 法兰。

由于其通用特性，CABseal 非常适合电缆穿芯的广泛应用。

通过接口轻松安全地布线

PFLITSCH CABseal 用于轻松安全地将预组装和非组装电缆以及气动和液压电缆插入控制柜，但也插入外壳和机器中。

为此，框架的尺寸和尺寸与控制柜的通用标准开孔尺寸和钻孔模式兼容，因此每个开孔尺寸只需要一个 CABseal 框架。

优势

封装密度高，占地面积小

安装简单安全，节省时间和金钱

适用于控制柜的所有常见标准开孔尺寸和钻孔模式

预组装电缆的保修保存，因为无需拆卸插头

带穿芯的框架可灵活安装，适用于直径为 3 mm 至 33 mm 的电缆

可加装

应用

由于其特性和尺寸，CABseal 电缆穿芯注定要在控制柜、外壳和机器中引入预组装和非组装的电缆和电线。

由于其 IP66 和 UL 4X 型密封性，它可以防止灰尘和溅水进入——即使在使用双层和四层索环时也是如此。

同时，它可以承受-40°C至+100°C的温度。当然，CABseal 符合其预期应用领域所需的环境指令，

并且无卤素、无硅且符合 RoHS 标准。

框架

CABseal 有四种框架尺寸可供选择，包括 4、6、8 或 10 个索环面板。框架尺寸基于控制柜的标准开孔尺寸，

因此每个开孔一次只需要一个 CABseal 框架。

CABseal 的特点

适用于直径为 3 mm 至 33 mm 的电缆

适用于所有常见的标准开孔尺寸和钻孔模式

适用于最大 115 mm x 46 mm 的标准开孔尺寸

每个切口尺寸只需要一个框架

安装高度 20 mm，节省安装空间

索环的密封范围可达 1.6 mm;灵活的密封唇几何形状可适应电缆。

弹性体框架垫片，用于密封到控制柜，无需额外的密封

温度范围： -40°C至+100°C

防火 UL 94：V0

UL 认证

可选配电缆扎带的独立应力消除装置

每个框架最多可容纳 40 根电缆（CABseal F24 带 10 x 四联索环 Small）

技术参数

材料 PA 6.6

温度范围 –40 °C/+100 °C

规模 112 x 36–46

尺寸 (WxHxT) 143,5 x 61 x 20 mm

VPE 10

产品编号 CAB F24

型号

F4

F10

F16

F24
