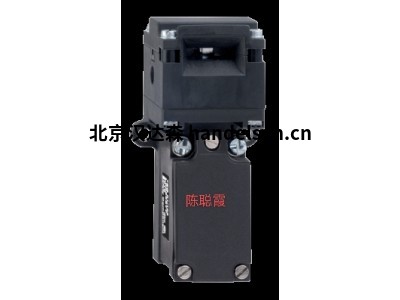

Schmersal 进口AZ 16 ZVK信号处理器 电源开关
| 陈聪霞 QQ：2850590593 手机：18518172431 电话：010-64717020-178 传真：010-84786709-666 邮件：sales17@handelsen.cn |
 |
Schmersal 进口AZ 16 ZVK信号处理器 电源开关
AZ 16 ZVK
- 保护绝缘
- 使用寿命长
- 塑料外壳
- 多重编码
- 带LED
- 连接空间大
- 52毫米x 90毫米x 30毫米
- 对污染不敏感
- 3个电缆入口M 16 x 1.5
- 低电流时的高接触可靠性
- 长孔用于
固定，圆孔用于固定
订单资料
产品型号名称
AZ 16ZVK
货号（订单号）
101152887
EAN（欧洲商品编号）
4030661166773
eCl @ SS号，版本9.0
27-27-26-02
批准-法规
证明书
cULus
CCC
EAC
CCC
EAC
一般数据
产品名称
AZ 16
符合ISO 14119的编码等级
低
外壳材质
塑料，玻璃纤维增强的热塑性塑料，具有自熄性
电气接触材料
银子
机重
120克
常规数据-属性
恢复力
是啊
辅助触点数
第一
安全触点数量
第一
安全考虑
标准，规定
BG-GS-ET-15
ISO 13849-1
EN 60947-5-1
ISO 13849-1
EN 60947-5-1
使用寿命
20年
安全注意事项-安全出口
B10d分断触点（NC）
2,000,000个开关周期
B10d常开（否）
1,000,000个开关周期
注意（B10d常开触点）
在10％I e和欧姆负载下
机械数据
机械寿命，最小
1,000,000个开关周期
积极的开放路径
8毫米
正开启力，最小
10 N
最高驱动速度
2 m /秒
机械数据-连接技术
连接，插头
螺丝连接
最小横截面
0.25平方毫米
最大横截面
2.5平方毫米
注意（连接截面）
有关连接横截面的所有信息均包括导线端套。
机械数据-尺寸
传感器高度
90毫米
传感器长度
30毫米
传感器宽度
52毫米
环境条件
防护等级
IP67符合IEC / EN 60529
最低环境温度
-30°摄氏度
最高环境温度
+ 80°摄氏度
环境条件-绝缘参数
额定冲击耐受电压
4千伏
电气数据
持续热电流
10安
开关元件
否（NO），常闭（NC）
切换原理
慢动开关元件
电气数据-安全触点
电压，利用类别AC15
230伏交流电
电力，利用类别AC15
4个
电压，利用类别DC13
24伏直流电
电力，利用类别DC13
4个
电气数据-辅助触点
电压，利用类别AC15
230伏交流电
电力，利用类别AC15
4个
电压，利用类别DC13
24伏直流电
电力，利用类别DC13
4个
供货范围
供货范围
执行器不包括在供货范围内。
Schmersal 进口AZ 16 ZVK信号处理器 电源开关
编号：kaz16f01
基本设备的尺寸图
换档路径图
请注意开关路径图，
触点闭合，
触点断开，
调节范围，
锁定点，
正断开行程/角度，
VS调节范围，NO
释放，调节范围，常闭触点，
N超限
显示的常开触点和常闭触点的切换路径可以转换为其他触点组合。
联系图片
注意图
监测防护锁
宝石。ISO 14119
肯定断开触点
操作
未经证实的
常开触点
NC
编号：k1o1sk01
Schmersal 进口AZ 16 ZVK信号处理器 电源开关
101137434 AZ 15 / 16-B6
- 在执行器的狭窄和宽侧上具有非常小的执行半径
