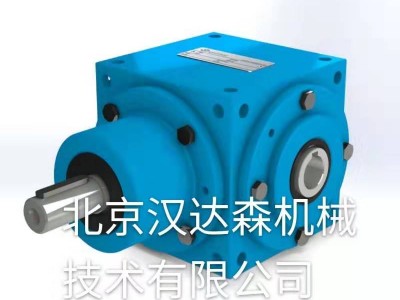

unimec 意大利 不锈钢锥齿轮减速机系列 尺寸54 型号XRA
陈聪霞 QQ:2850590593 手机:18518172431 电话:010-64717020-178 传真:010-84786709-666 邮件:sales17@handelsen.cn |
![]() |
不锈钢锥齿轮减速机
54号
型号XRA
![](https://www.unimec.eu/images/XRIN-PROD/54/best500_XRA-54.jpg)
portant;">用料
材料 | 规范性 | 规格 | 适应症 | |
---|---|---|---|---|
卡特 | X5 CrNiMo 17-12-2(AISI 316) | EN 10088-1:2014 | 不锈钢 | 在6面完全加工 |
润滑剂 | 尤尼米尔Atir SH150 | 合成油 | 0,02 lt | |
锥齿轮 | 17镍铬钼合金6-4 | EN 10084:2008 | 渗碳合金钢 | 地孔和飞机。格里森齿轮成对运行。 |
阿尔贝罗·卡沃·卡利塔蒂里 | X5 CrNiMo 17-12-2(AISI 316) | EN 10088-1:2014 | 牛 | |
轮毂轴 | X5 CrNiMo 17-12-2(AISI 316) | EN 10088-1:2014 | 不锈钢 |
一般特征
齿轮间隙 | 15'-20' |
---|---|
强制润滑速度 | 4000转 |
油脂润滑速度 | 100转/分 |
工作温度[°C] | -10°C / 80°C |
空心轴最大力矩 | 40牛顿米 |
最大输入速度 | 4500转 |
主变速箱重量 | 2公斤 |
标准工作条件 | 25°C-富雷奥纳门托雷古拉雷-10000矿石维他命 |
具体特点
标称比 | |||||
---|---|---|---|---|---|
1/1 | 1 / 1,5 | 1/2 | 1/3 | 1/4 | |
键之间的相位 | +/- 8° | +/- 5° | +/- 5° | +/- 5° | +/- 5° |
惯性矩 | 134公斤-毫米2 | 50公斤-毫米2 | 27公斤-毫米2 | 16公斤-毫米2 | 11公斤-毫米2 |
功率曲线
品红色区域表示潜在的加热危险。工作周期必须仔细分析。
S =快/慢轴的转速[rpm]
CL =慢轴的扭矩[Nm]
P =要求的输入功率[kW]
最大容许载荷
具体配件
该产品可用的附件如下所示
