德国Janitza亚力台 UMG 605-PRO电能质量分析仪 63次谐波 工业电网用
UMG 605-PRO 是德国 Janitza（亚力台）旗下的一款导轨式电能质量分析仪，属于 UMG 605 系列的高配型号。该设备采用 DIN 导轨安装方式，适用于空间紧凑的配电柜和控制柜内部署。
UMG 605-PRO 符合 Class S 级电能质量标准（IEC 61000-4-30），支持 1–63 次谐波分析、闪变测量（短期和长期）以及短时中断记录。设备配备 128 MB 存储容量，可记录较长时间的负荷曲线和电能质量事件。通讯方面支持 Profibus DP 和 Modbus 协议，并可通过以太网进行数据访问。此外，设备还提供温度测量输入和数字 I/O，适配工业电网的综合性监测需求。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Janitza（德国亚力台） |
| 系列 | UMG 605 |
| 型号 | UMG 605-PRO |
| 产品类型 | 电能质量分析仪（DIN导轨安装） |
| 安装方式 | 35mm DIN导轨 |
| 电能质量等级 | Class S 级（IEC 61000-4-30） |
| 谐波分析 | 1–63 次（电压/电流） |
| 闪变测量 | 短期/长期闪变（符合EN 50160） |
| 额定电压 | L-N: 277 V AC / L-L: 480 V AC |
| 供电电压 | 95–240 V AC / 135–340 V DC |
| 存储容量 | 128 MB Flash |
| 通讯接口 | Ethernet、Profibus DP、RS485 |
| 数字输入/输出 | 2路输入 / 2路输出 |
| 温度测量 | 1路温度输入 |
| 防护等级 | IP20（设备本体） |
| 重量 | 约 350 g |
| 产地 | 德国 |
功能特点

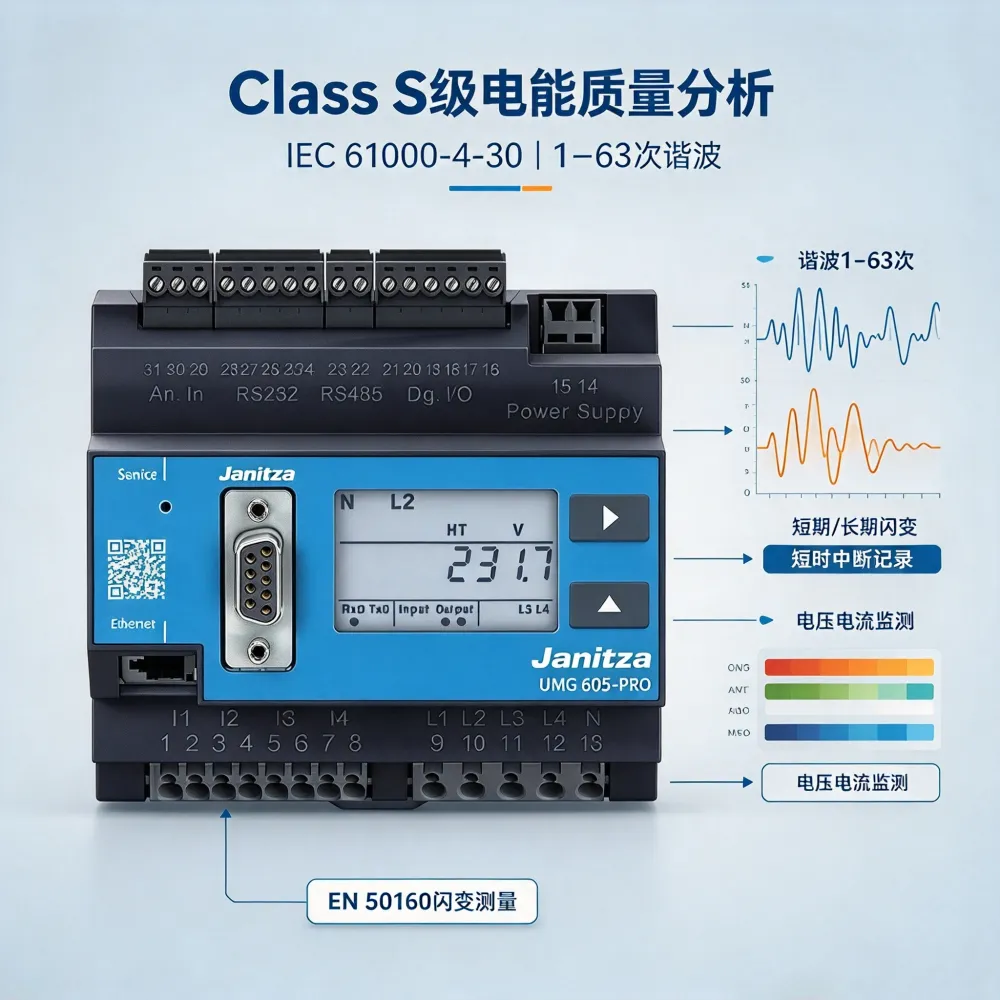

1. Class S级电能质量监测，适配标准化评估
UMG 605-PRO 符合 IEC 61000-4-30 Class S 级标准。在需要进行电能质量合规性评估的场景中（如按照 EN 50160 监测供电电压特性），Class S 级设备提供了标准化的测量方法和精度等级，测量结果可用于正式的电力质量报告。
2. 1–63次谐波与闪变测量，覆盖深度分析需求
设备支持电压和电流的 1–63 次谐波分析，并具备闪变（Flicker）测量能力。在变频器、UPS、LED 驱动等非线性负载密集的工业电网中，谐波污染和电压闪变是常见的电能质量问题。UMG 605-PRO 的深度分析能力可帮助定位谐波源和评估闪变水平。

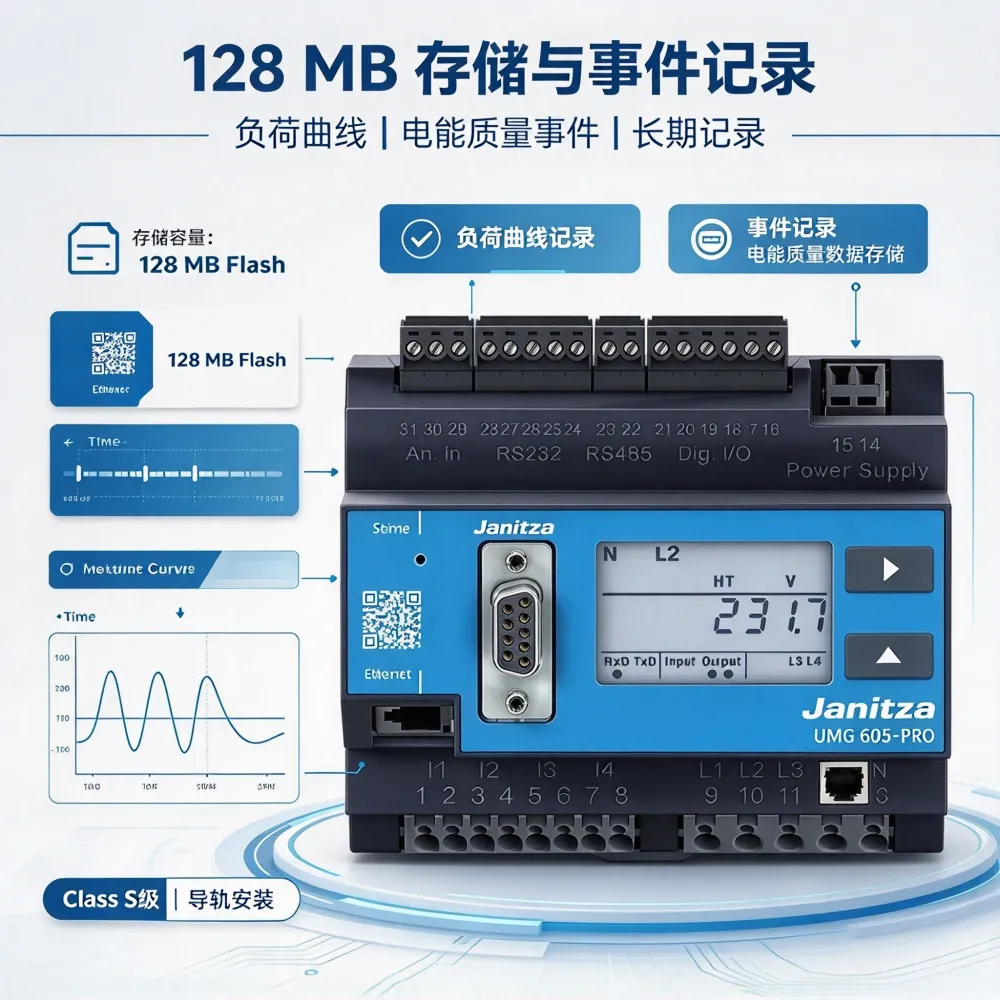

3. 128MB存储与事件记录，支持长周期趋势分析
内置 128 MB 存储容量，可用于记录负荷曲线、谐波趋势和电能质量事件（如电压暂降、中断）。在无人值守的长期监测场景中，较大的存储空间减少了数据导出频率，便于后续进行趋势分析和故障追溯。
4. DIN导轨安装与多协议通讯，适配紧凑柜体集成
采用 35mm DIN 导轨安装，宽度紧凑，适合在空间有限的配电柜内与其他导轨式设备并排安装。通讯接口覆盖 Ethernet、Profibus DP 和 RS485，可接入不同的工业自动化网络架构。
适用场景
工业电网电能质量监测：用于工厂配电系统的谐波、闪变和电压事件监测
EN 50160合规性评估：用于供电电压特性的标准化测量和报告
变频器与非线性负载密集场景：用于定位谐波污染源，评估滤波效果
配电柜紧凑集成：作为导轨式设备，适配空间受限的柜内安装
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 电流互感器 | 次级5A/1A，Class 0.5/0.2 | 大电流回路信号变换 |
| Profibus连接器 | 适配Profibus DP网络 | Profibus通讯连接 |
| 以太网线缆 | 工业级屏蔽网线 | Ethernet通讯 |
| 温度传感器 | PT100/PT1000 | 设备/环境温度监测 |
| GridVis软件 | Standard/Expert版本 | 数据采集、电能质量分析与报告 |
订货说明
UMG 605-PRO 系列包含不同供电电压和通讯配置的版本，订货时需确认具体订货号。
订货时建议确认以下信息：
型号：UMG 605-PRO
供电电压：95–240 V AC / 135–340 V DC（标准）/ 50–110 V AC（低压版本）
通讯接口：是否需要Profibus DP或仅Ethernet/Modbus
是否需要配套电流互感器或温度传感器
