德国Zimmer极马 MKS2501A导轨锁 250-1450N 常闭气动
Zimmer MKS2501A 是一款气动导轨锁（钳制器），属于 Zimmer Group（极马）MKS 系列。MKS 系列是 Zimmer 针对直线导轨开发的气动锁定元件，用于滑台的精密定位、防振动及紧急制动。
MKS2501A 采用常闭（弹簧夹紧）工作逻辑：通气时活塞压缩弹簧、夹具脱离导轨；断气时弹簧释放、楔形执行器压紧摩擦材料，将滑台锁定在导轨上。该型号适配导轨尺寸 12–100mm，保持力范围 250–1450N，开启压力 5.5bar，最大工作压力 6bar，夹紧周期可达 500 万次。
核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Zimmer Group（德国极马） |
| 系列 | MKS |
| 型号 | MKS2501A |
| 产品类型 | 气动导轨锁（常闭型钳制器） |
| 工作逻辑 | 常闭（断气夹紧，通气松开） |
| 适配导轨尺寸 | 12 – 100 mm |
| 保持力范围 | 250 – 1450 N |
| 开启压力 | 5.5 bar（最小） |
| 最大工作压力 | 6 bar |
| 夹紧周期 | 可达 500 万次 |
| 操作方式 | 气动 |
| 允许温度范围 | 5.5 – 6 bar 工况下（依具体配置） |
| 产地 | 德国 |
功能特点
1. 常闭弹簧夹紧，断电断气自动锁止

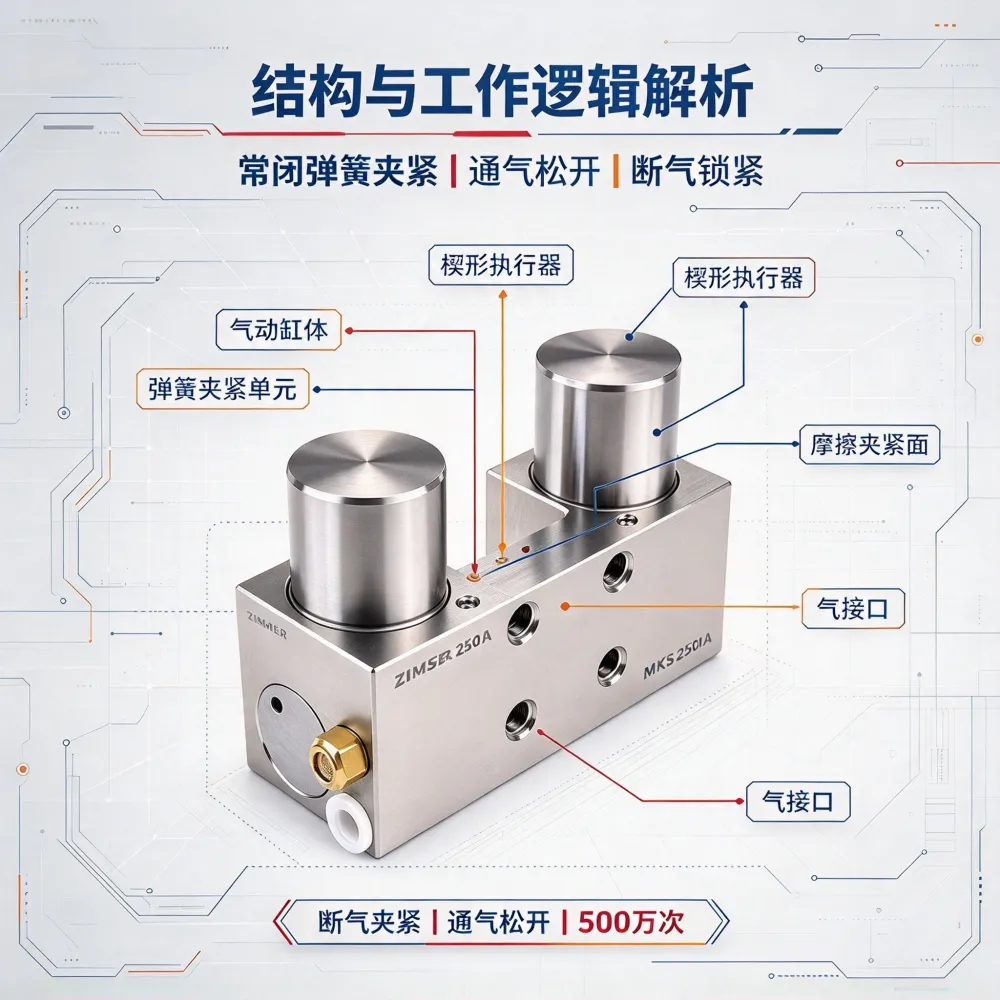

MKS2501A 采用常闭设计。在正常通气状态下，活塞压缩弹簧，夹具与导轨保持间隙；一旦气压释放（断电、断气或紧急停机），弹簧立即释放，通过楔形执行器将摩擦材料压紧在导轨上，实现快速锁止。对于垂直轴防坠落、紧急制动等安全场景，这一逻辑提供了基础保障。
2. 高夹紧力与紧凑结构
在紧凑的钳制器本体中，MKS2501A 可提供 250–1450N 的保持力，适配不同规格的导轨和负载需求。在机床工作台夹紧、机器人关节导轨固定等场景中，高夹紧力有助于抑制振动和保持定位刚性。
3. 强轴向与横向刚度，适配精密加工
MKS 系列设计注重轴向和横向的刚度，能够承受加工过程中产生的侧向力和倾覆力矩。在重切削或高动态运动工况下，导轨锁的刚性直接影响滑台的位移精度和表面加工质量。
4. 兼容主流导轨品牌
Zimmer MKS 系列适配 THK、IKO、NSK、PMI、HIWIN、Rexroth 等主流品牌的直线导轨。在设备改造或新机设计中，这一兼容性降低了导轨与锁紧元件之间的匹配难度。
适用场景
机床工作台夹紧：用于加工中心、车床的滑台或工作台定位，抑制切削振动
垂直轴防坠落：用于升降轴、Z轴的断电锁止，防止负载意外滑落
机器人关节导轨：用于多关节机器人或桁架机械手的导轨固定，提升动态定位精度
自动化产线高精度平台：用于需要微米级重复定位的滑台固定和防振
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 摩擦材料套件 | 原厂摩擦片 | 磨损后更换，恢复保持力 |
| 密封件套件 | 气动密封组件 | 气缸密封维护 |
| 快插接头 | 适配气口 | 气路连接 |
| 安装螺栓 | 适配导轨锁的固定螺栓 | 本体安装 |
订货说明
MKS2501A 采用 Zimmer 标准型号体系，订货时需确认适配导轨的具体尺寸和品牌。
订货时建议确认以下信息：
型号：MKS2501A
适配导轨尺寸（12 – 100 mm 范围内具体规格）
导轨品牌（THK / HIWIN / Rexroth 等，用于确认安装孔位）
是否需要配套快插接头或摩擦材料备件
