德国Funke FP2022-35 板式换热器 10bar 35片 循环水换热用
Funke FP 2022-35-1-NH-0 是一款可拆卸垫片式板式换热器，由德国 FUNKE Wärmeaustauscher Apparatebau GmbH 原厂研发制造。Funke 成立于1974年，总部位于德国，专注换热器设备研发制造已有五十余年发展历程，在全球多地设立子公司，并在中国设立全资生产基地。

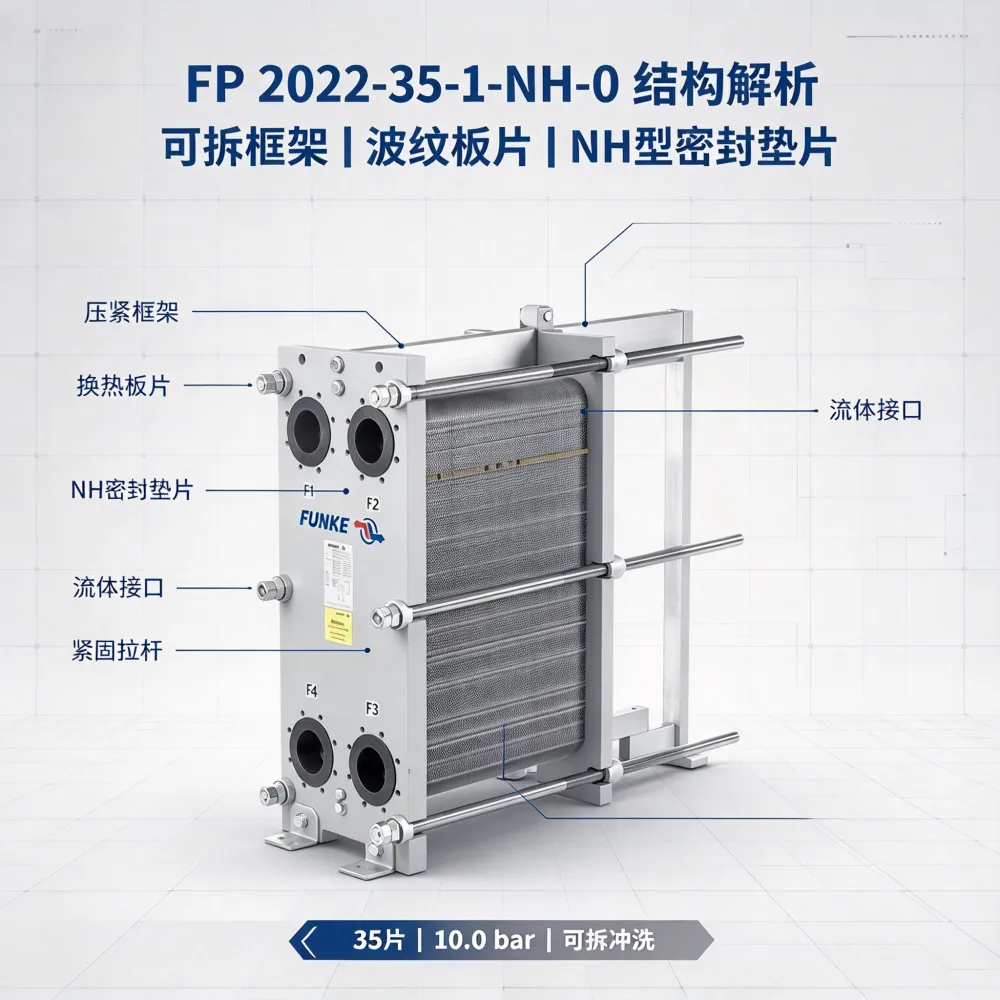

FP 2022-35-1-NH-0 属于 Funke FP 系列可拆卸垫片式板式换热器，配置 35 片板片搭配 NH 型密封垫片，额定压力 10.0 bar，采用波纹板片逆流换热结构。该换热器采用可拆框架设计，便于板片冲洗与垫片更换。板片材质可按需选配，适配清水、乙二醇、低腐蚀工艺流体，多用于循环水换热、工艺介质温控、热能回收场景。

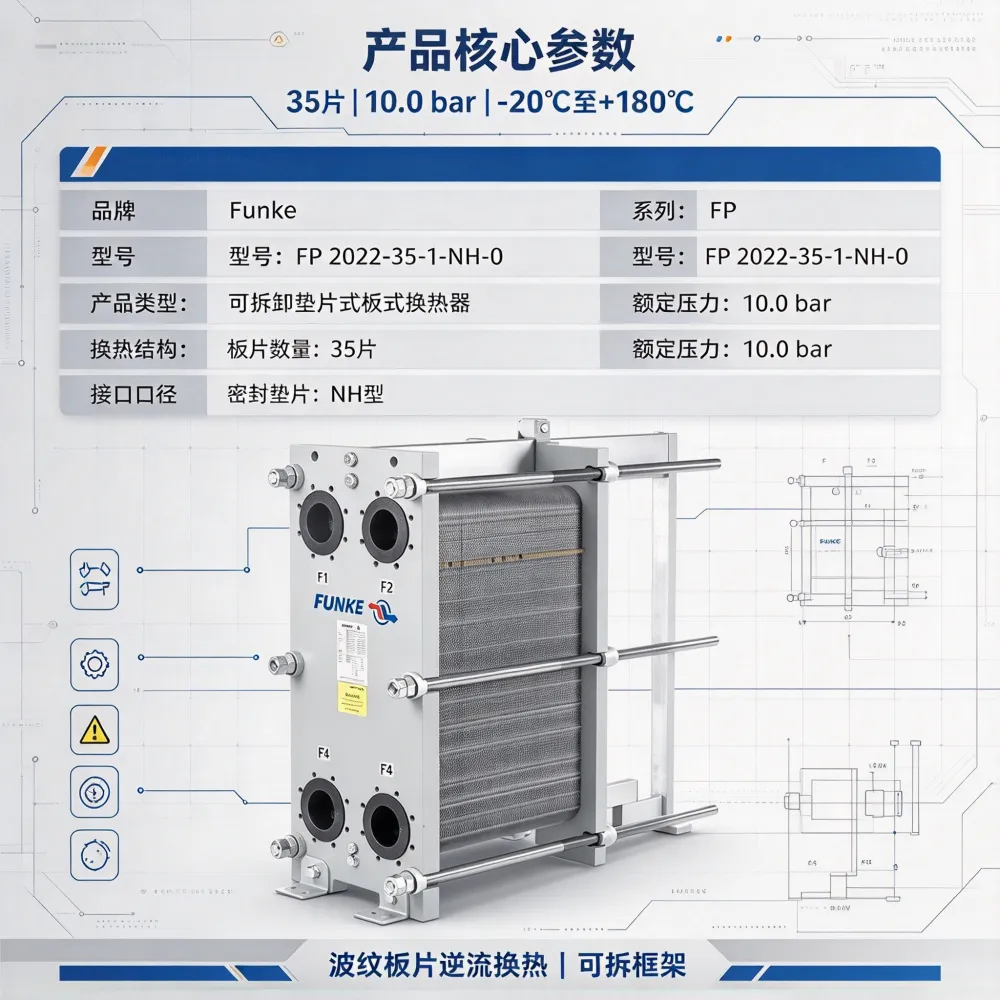

核心参数表
| 参数项 | 规格/数值 |
|---|---|
| 品牌 | Funke（德国风凯） |
| 系列 | FP |
| 型号 | FP 2022-35-1-NH-0 |
| 产品类型 | 可拆卸垫片式板式换热器 |
| 板片数量 | 35片 |
| 额定压力 | 10.0 bar |
| 密封垫片 | NH型 |
| 换热结构 | 波纹板片逆流换热 |
| 板片材质 | 可按需选配（不锈钢等） |
| 框架形式 | 可拆框架 |
| 适用介质 | 清水、乙二醇、低腐蚀工艺流体 |
| 单板换热面积 | 约 0.04 – 3 平方米（FP系列） |
| 适用温度 | -20°C 至 +180°C（FP系列标准） |
| 连接口径 | DN25 – DN500（FP系列） |
| 产地 | 德国 |
功能特点
1. 可拆卸框架设计，维护便捷
FP 2022-35-1-NH-0 采用可拆框架结构，板片和垫片可在现场拆卸和重新装配。在需要定期清洗板片或更换垫片的工况中，这一设计无需更换整台换热器，降低了长期运维成本。
2. 波纹板片逆流换热，换热效率高
该换热器采用波纹板片逆流换热结构，流体在板片间形成湍流，传热系数较高。在相同压力损失条件下，板式换热器的传热系数可比管壳式换热器高出数倍。
3. 35片板片配置，适配中小换热面积需求
该型号配置 35 片板片，可根据工况需求调整板片数量以匹配不同的换热面积。在循环水换热、工艺介质温控等场景中，这一板片数量适配中小规模的换热需求。
4. 适配多种介质与材质选配
板片材质可按需选配，适配清水、乙二醇、低腐蚀工艺流体等多种介质。密封垫片提供 NBR、EPDM、HNBR、VITON 等材质选项，用户可根据介质温度和化学兼容性灵活选择。

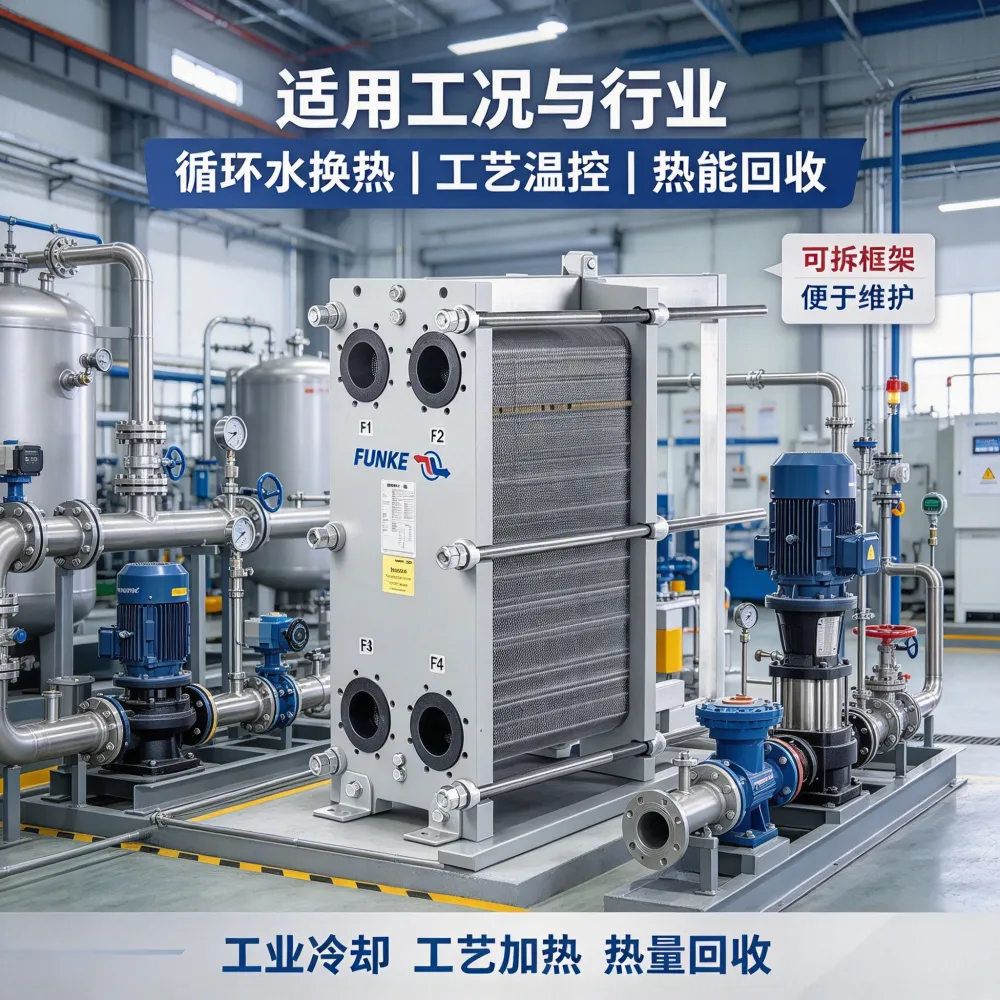

适用场景
FP 2022-35-1-NH-0 板式换热器在工业换热中应用广泛：
循环水换热：用于暖通空调系统、工业冷却水循环的换热
工艺介质温控：用于化工、制药、食品行业中工艺流体的加热或冷却
热能回收：用于工业余热回收系统，提升能源利用效率
制冷系统：用于制冷机组中的冷凝器和蒸发器
配套耗材
| 名称 | 说明 | 用途 |
|---|---|---|
| 板片 | 不锈钢/钛/哈氏合金等 | 板片腐蚀或损坏后更换 |
| 密封垫片 | NBR / EPDM / HNBR / VITON | 垫片老化后更换 |
| 紧固螺栓 | 框架紧固组件 | 框架装配维护 |
| 框架组件 | 固定/活动压紧板 | 框架部件更换 |
订货说明
FP 2022-35-1-NH-0 采用 Funke 标准型号编码体系：
FP = 可拆卸垫片式板式换热器系列
2022 = 规格代码
35 = 板片数量
1 = 流程配置
NH = 密封垫片材质代码
0 = 版本标识
订货时建议确认以下信息：
型号：FP 2022-35-1-NH-0
板片数量：35片
板片材质：按介质选配
密封垫片材质：NH（或NBR/EPDM/VITON）
额定压力：10.0 bar
适用介质类型
