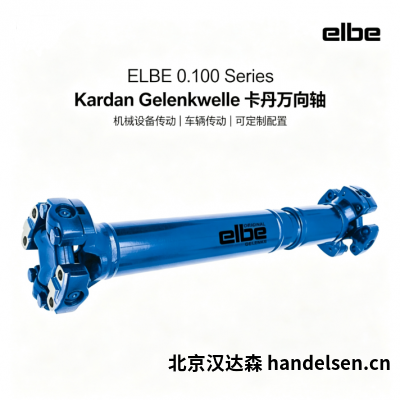

德国ELBE 0.100系列万向传动轴 35°偏角 工程机械农业车辆用

德国ELBE 0.100系列万向传动轴详细介绍及选购指南

ELBE 0.100 系列万向传动轴（Kardan Gelenkwelle）是德国 ELBE Group 最经典的标准万向轴产品线。ELBE 成立于1919年，是一家拥有超过1100名员工的全球性家族企业，在德国、意大利、匈牙利、巴西和美国设有生产基地，长期致力于传动轴产品的开发与制造，是多家国际知名企业的合作伙伴，包括卡特彼勒、利勃海尔、沃尔沃、MAN、ZF、法拉利等。

0.100 系列是 ELBE 应用最广泛的基础系列之一，用于工程机械、农业机械、特种车辆及工业传动设备的动力传输。该系列扭矩范围覆盖 250 至 35,000 Nm，最大偏转角可达 35°，法兰直径 58 至 250 mm，长度 60 至 6,000 mm 可定制。连接方式支持 DIN 法兰、SAE 法兰、交叉锯齿法兰、轮毂连接及快速接头等。

核心参数表

德国ELBE 0.100系列万向传动轴 功能特点

1. 扭矩覆盖范围广，适配轻型至重型负载

0.100 系列扭矩范围覆盖 250 至 35,000 Nm。从小型农业机械的轻载传动到大型工程机械、船舶推进系统等对扭矩要求较高的关键部件连接，该系列都能凭借其宽广的扭矩范围稳定可靠地工作。其中 0.122.111.0005 型号标准额定扭矩达 26,750 Nm，极限瞬时扭矩 35,000 Nm。

2. 35° 大偏转角，适应轴线偏差

0.100 系列具备 35° 的最大偏转角。在工业设备的安装和运行过程中，轴与轴之间难免存在不同心或角度偏差。大偏转角设计有效解决了这一问题，确保传动系统在复杂工况下的正常运行，提高了设备的适应性和可靠性。

3. 多种轴承与润滑方案，灵活适配工况

0.100 系列提供滚子轴承和滚针轴承两种版本。滚子轴承版本使用寿命可高出 2-3 倍以上。润滑方式可选中央润滑、外部润滑或免维护，可根据具体使用频率和工作环境灵活选择。

4. 长度灵活定制与长度补偿选项

0.100 系列长度范围 60 至 6,000 mm，可根据设备安装空间灵活定制。可选配长度补偿设计，在设备运行过程中由于温度变化、机械振动等因素导致轴的长度发生微小变化时，长度补偿设计能够自动适应这些变化，避免因轴的伸缩对传动系统造成损坏。

5. 多样化连接方式，适配不同设备接口

0.100 系列支持 DIN 法兰、交叉锯齿法兰、SAE 法兰、轮毂连接及快速接头等多种连接方式。多样化的连接方式使用户能够根据不同的设备需求和安装空间灵活选择，确保万向轴与各类设备的完美匹配。

6. 德国制造，精密工艺保障

ELBE 自1919年成立以来，长期致力于传动轴产品的开发与制造。0.100 系列采用高强度材料和精密加工工艺，高应力区域经过热处理以获得硬度和韧性的良好组合。

适用场景

0.100 系列万向传动轴广泛应用于车辆工程和工业设备领域，主要涵盖以下场景：

• 工程机械：用于挖掘机、装载机、起重机等重型机械的传动系统，承受较大的冲击和振动

• 农业机械：用于拖拉机、收割机等农用车辆的 PTO 传动

• 特种车辆：用于消防车、商用车辆等特种车辆的传动系统

• 风力发电：用于风力发电机主轴与齿轮箱之间的连接

• 船舶推进系统：用于连接船舶发动机和推进器

• 工业传动设备：用于冶金、矿山、造纸、港口等行业的传动系统

• 铁路机械：用于铁路工程机械的传动系统

配套耗材

0.100 系列万向传动轴出厂时包含轴体及标准配置。用户可根据具体应用需求选配以下配件：

德国ELBE 0.100系列万向传动轴 订货说明

0.100 系列采用 ELBE 标准型号编码体系，订货号格式示例为 0.100.XXX（如 0.107.110.5114）。不同型号对应不同的万向节尺寸（如 0.105、0.106、0.107、0.109、0.110、0.112 等）和扭矩等级。

订货时建议确认以下信息：

• 系列：0.100

• 所需扭矩（Nm）

• 最大偏转角要求（≤35°）

• 安装长度（mm，60-6000mm 可定制）

• 法兰规格及连接方式（DIN / SAE / 交叉锯齿 / 轮毂）

• 轴承类型（滚子轴承 / 滚针轴承）

• 是否带长度补偿

• 是否需要特殊表面处理（喷涂 / 镀锌）

• 温度版本要求（高温/低温）

• 是否免维护
