MarSurf XCR20粗糙度轮廓一体机 Mahr马尔台式综合表面测量站

MarSurf XCR20 粗糙度轮廓一体机

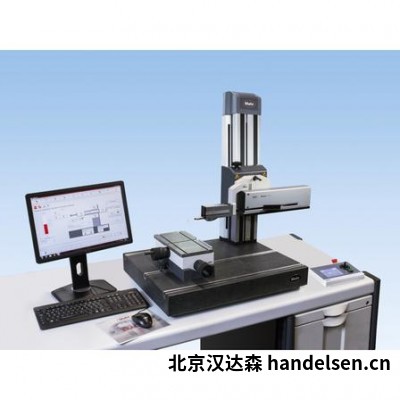

MarSurf XCR20为德国马尔Mahr高端台式接触式表面综合测量站，由XC20轮廓单元与XR20粗糙度单元组合而成，同一套主机平台兼顾几何轮廓检测与表面粗糙度评价，可实现单次扫描完成轮廓几何尺寸与粗糙度参数输出，适配计量实验室高精度质检，支持半自动测量流程，减少设备占用空间，满足精密零部件多维度表面质量检测需求。设备搭载PCV200轮廓驱动单元与GD25粗糙度驱动单元，双驱动共用同一测量立柱，软件界面相互独立，切换测量任务更换驱动与测杆即可快速完成模式切换。

核心技术参数

产品功能特点

一体化组合支架设计，轮廓、粗糙度两套驱动单元共同安装在同一测量立柱，无需两台独立设备，节约实验室安装空间，可根据检测任务快速切换驱动单元与测杆，软件内部完成模式切换，实现轮廓几何尺寸与表面粗糙度检测灵活切换。

支持单次扫描同时完成轮廓几何与粗糙度参数评估，减少工件重复装夹带来的定位误差；具备双测杆方案，可完成工件上下双面轮廓采集，无需翻转工件，针对沟槽、密封环类零件检测效率提升明显。测量力软件可设置，针对软质、精加工工件可以调低测力，降低工件表面划伤风险。

MarWin软件设置独立轮廓与粗糙度操作界面，支持程序录制编辑，实现半自动循环检测，设置公差阈值完成合格判定；支持名义‑实际轮廓比对，可输出交点、相切元素、回归圆、回归直线等几何元素，满足复杂异形零件评价需求，用户权限密码锁定，防止参数被误修改。检测报告支持PDF、CSV格式导出，便于质检档案留存，对接SPC完成统计分析。

花岗岩基座稳定性好，可搭配V型块、平口虎钳、专用工装；ST750加高立柱为可选配置，用于高度尺寸更大工件；可拓展Y轴电机驱动模块升级全自动测量站，也可拓展形貌分析模块实现三维形貌评估。

主要应用领域

广泛用于汽车零部件、航空航天构件、轴承、液压阀体、滚珠丝杠、医疗器械假体、螺纹紧固件、精密模具行业；用于轴类、密封沟槽、凸轮、涡轮零件、医用植入件的轮廓几何尺寸、圆角、角度、沟槽以及表面粗糙度综合检测；多用于计量实验室精密检测，完成来料检验、型式试验、成品质量判定工作。

配套选购提示

工件高度较大时选择ST750加高立柱；可按需选配175mm、350mm不同规格测杆与专用测针；可选CT200‑MOT Y向电机驱动、XT20形貌拓展软件；工装夹具、双测杆组件需要另行选配；选型时确认工件最大尺寸、被测位置深度，匹配行程参数。
