MarSurf GD140台式粗糙度波纹度测量站 Mahr马尔触针式表面质量检测仪

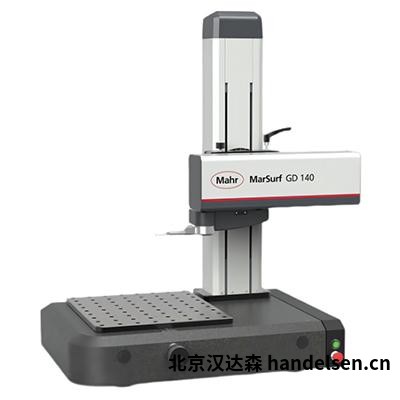

MarSurf GD140 台式粗糙度波纹度测量站

MarSurf GD140为德国马尔Mahr高精度触针式台式表面测量站，可同时完成粗糙度、波纹度、轮廓多维度表面质量检测，整机具备CNC自动运动能力，适配计量实验室高精度检测，也可放置于靠近生产工位开展工件质检。搭载BFW‑250磁性快换测杆系统，无需工具更换测杆，配合MarWin评估软件，可输出完整表面检测报告，满足精密零部件表面质量全参数评价需求。

核心技术参数

产品功能特点

设备X轴具备高速定位能力，相比传统机型缩短工件检测循环时间；Z轴为全CNC数控驱动，支持正负双向自动接触调零，可实现程序自动批量检测，降低人工干预，适合重复检测任务。

采用磁性快换测杆接口，拆装测杆无需工具，更换测杆后无需重新校准，可直接切换不同长度测杆，适配深腔、沟槽、异形零件；无需转接件即可完成正向、横向、倒置多种姿态扫描，拓展工件可测位置范围，内置测杆过载防护，降低误操作损坏风险。

工作台基板带有50mm阵列安装孔，自带TY方向手动微调，多数工况无需额外购置XY移动平台；可搭配V型块、平口虎钳、专用工装，支持大尺寸、较重工件装夹。设备可完成粗糙度、波纹度、轮廓一体化评估，可识别加工留下的主导波纹成分，对磨削、珩磨等工艺表面开展完整质量分析。

MarWin软件提供中文操作界面，可编辑自动测量程序，一键执行重复检测任务；检测结果生成PDF正式报告，CSV格式数据导出，对接企业SPC质量统计系统，实现检测数据归档溯源。可选购操作手柄面板、振动阻尼底座、高级软件评估模块拓展整机能力。

主要应用领域

广泛应用于汽车零部件、轴承、液压密封件、医疗器械、精密模具、航空精密构件；针对磨削、珩磨、车削、抛光等加工表面开展粗糙度、波纹度、表面轮廓检测；适合计量实验室精密参考测量，也可布置质检工位完成来料检验、过程监控、成品质量判定。

配套选购提示

根据工件高度选择350mm或600mmZ轴版本；可按需选配不同长度BFW系列测杆；可选购操作手柄、振动阻尼平台、各类工装夹具；软件可升级RoughnessPlus、MeasurementPlus、主导波纹WDc评估模块；选型时确认工件重量、被测位置深度，匹配行程与测杆规格。
