德国马尔MarSurf CD140 AG11轮廓仪 可拓展粗糙度一体化检测设备

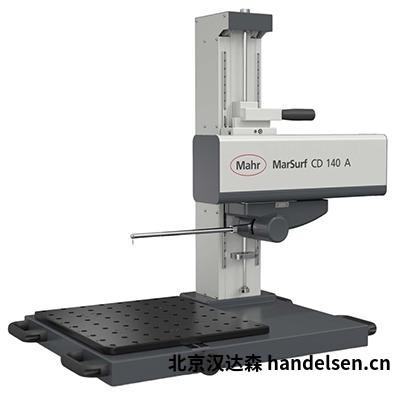

MarSurf CD 140 AG 轮廓测量仪

MarSurf CD 140 AG（AG11）为德国马尔Mahr台式触针式轮廓测量设备，可完成工件轮廓、角度、圆角、斜率、沟槽、螺纹等几何轮廓检测，可选配粗糙度测量模块，实现轮廓与粗糙度一体化检测。设备搭载磁性快换测杆系统，测杆拆装无需工具，更换后无需重新校准，兼顾计量室高精度检测与车间质检工位使用，适配中小至中型零部件批量检测需求。

核心技术参数

产品功能特点

设备采用磁性快换测杆接口，拆装测杆无需借助工具，更换完成后无需重新校准，可快速切换不同长度、不同样式测杆，应对沟槽、深腔、异形零件等多种被测位置，降低换件操作耗时，减少人为操作带来的误差风险。

Z轴支持手动快速调节，方便操作人员快速完成测头与工件的对位；X轴高速定位，扫描速度软件多档可调，兼顾高精度检测与批量检测效率。系统软件可自动选择测量力，适配不同测杆与被测工件，降低精密工件表面划伤概率。

工作台基板带有50mm阵列安装孔，可搭配V型块、平口虎钳、各类专用工装夹具，可放置尺寸较大的被测工件；支持双轮廓采集测量，可完成内径、直径类尺寸计算评估；支持DMC代码调用快捷测量程序，重复检测任务可一键启动，降低操作人员学习门槛。

可选集成粗糙度测量功能，同一台设备完成轮廓几何尺寸与表面粗糙度检测，减少设备采购数量；测量结果可生成PDF检测报告，支持CSV格式数据导出，对接SPC质量统计系统，实现检测数据归档溯源。设备可固定安装使用，也可根据工况就近布置在工件周边开展检测工作。

主要应用领域

广泛应用汽车零部件、轴承行业、液压元件、医疗器械、紧固件螺纹检测、模具、五金加工等行业；用于凸轮、轴类、密封圈沟槽、螺纹、假体零件、异形零部件的轮廓、圆角、倒角、角度、沟槽尺寸检测；适合计量实验室精密检测，也可布置在质检工位完成来料检验、过程检测、成品抽检工作。

配套选购提示

可按需选配210mm、490mm不同长度测杆；可选购粗糙度拓展模块实现轮廓粗糙度一体机功能；V型块、平口虎钳、专用工装夹具需要另行选配；软件可拓展高级评估功能模块；选型时确认工件尺寸、被测位置深度，匹配测杆规格与行程参数。
