MarShaft SCOPE 250 plus光学轴类测量机 电机传动轴全自动检测仪

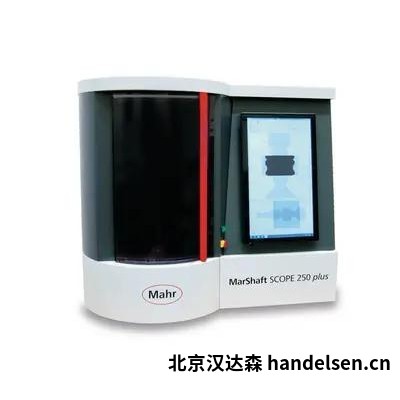

MarShaft SCOPE 250 plus 光学轴类测量机（电机传动轴检测设备）

MarShaft SCOPE 250 plus为非接触式全自动光学轴类测量机，面向旋转对称类零部件检测，可布置于生产车间或计量实验室，完成轴类工件长度、直径、角度、螺纹、形位公差等多项目快速检测，适配电机轴、传动轴、齿轮轴等中小回转零件批量质检需求。

产品简介

MarShaft SCOPE 250 plus搭载远心精密光学系统与高分辨率CMOS矩阵相机，图像采集速率可达120帧每秒，有效缩短整体检测周期。设备配置高精度C旋转轴与Z垂直测量轴，支持顶尖装夹与卡盘装夹两种工件方式，整机集成触控操作终端，配套MarWin EasyShaft测量软件，实现全自动测量程序编辑、运行、数据评定与报告输出。设备兼顾车间现场离线检测与计量室校验，可对接工厂质量系统，满足批量工件质量追溯，适配智能制造工况使用。

技术参数

注：精度指标参考20℃±2℃标准环境条件下测得。

产品功能特点

非接触光学检测方式，检测过程不接触工件表面，不会对易划伤、薄壁、镀层工件造成损伤。高帧率相机配合远心光学镜头，细小台阶、倒角、沟槽、螺纹细节均可识别测量，传统接触式难以检测的微小结构也可完成评定。支持顶尖、卡盘两种工件装夹模式，适配不同轴类工件定位需求。全自动测量程序可编辑保存，同类工件直接调用程序执行批量检测，降低人工操作干预。触控式操作终端，人机交互直观，操作人员上手门槛较低。软件可输出PDF检测报告，支持数据导出，可对接上层质量管理系统，满足IATF16949等质量体系的数据溯源要求。可选配扫码识别组件，实现工件扫码调取测量程序。设备可放置车间产线旁做离线抽检，也可安置计量室做精密校验，选配接触测头模块后可拓展跳动类形位公差检测项目。

可检测项目

直径、各段长度、台阶尺寸、倒角、沟槽宽度、圆弧半径、锥度、角度、螺纹、扁位尺寸；同轴度、位置度等形位要素；可获取轮廓交点、偏移量等几何数据，选配接触模块可实现径向跳动、轴向跳动检测。

主要应用领域

电机行业电机轴、转子轴检测；汽车行业传动轴、齿轮轴、变速箱小轴类零部件质检；精密机械、纺织设备、泵阀类回转零件检测；刀具芯轴、微型传动轴、滚轴类工件批量检验；适用于零部件来料检验、生产过程抽检、成品出厂检测，兼顾车间现场与计量实验室场景。

标准配置与可选配件

标准配置包含测量主机、顶尖组件、卡盘组件、触控操作单元、MarWin EasyShaft测量软件、电源组件、操作说明书、出厂校准证书。可按需选配接触式测头模块、条码扫码组件、专用工装夹具、高级统计分析模块等配件，配件需单独确认订货。

选型使用提示

光学测量结果受工件表面反光状态、环境光照、振动、温度变化影响，设备建议定期计量校准，保障测量数据可靠。选型时结合工件最大长度、直径、重量、待测公差项目确认设备适配性。如需选型建议，可提供工件图纸、待测要素、生产工况信息进行咨询。

MarShaft SCOPE 250 plus光学轴类测量机用于回转类工件几何尺寸检测，不用于理化性能测试。
