MarForm MMQ 100圆度圆柱度测量仪 入门级形位公差检测仪

MarForm MMQ 100 圆度/圆柱度测量仪（入门款形位公差测量设备）

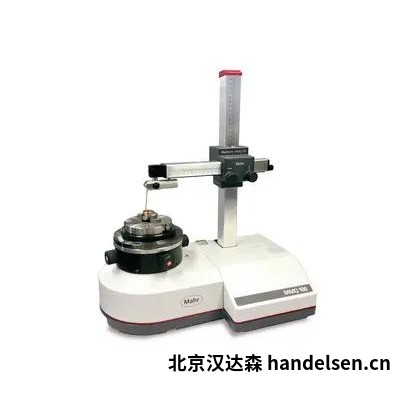

MarForm MMQ 100圆度圆柱度测量仪为紧凑型接触式形状测量设备，兼顾计量实验室与生产车间检测场景，可完成回转类工件多项形位公差检测，设备体积紧凑，无需压缩空气供气，降低现场部署条件，适合常规回转零部件质量检测工作。

产品简介

MarForm MMQ 100属于入门级形状测量仪器，采用机械主轴轴承结构，运行稳定，整机占地空间小，具备较好移动便利性。配置手动调心调平工作台，支持粗调、精调操作，搭配T20W电感式测头系统，配合EasyForm测量软件，按照DIN ISO 1101标准完成形位公差评定，输出彩色检测报告。X、Z轴搭载数字编码器，位置信息直接传输至测量软件，适配中小尺寸回转类零部件批量抽检与计量校验工作。

技术参数

*参考圆LSC，滤波器15波/周；**20℃±1℃无振动环境，按照DIN ISO 1101标准条件。

产品功能特点

整机采用紧凑型机身设计，重量较轻，便于设备移位，车间与计量室均可摆放使用，无需配置压缩空气气源，降低配套设施投入。手动调心调平工作台，粗调、精调旋钮配合，完成工件找正定位。T20W电感式测头，测杆可大角度摆动，可接触工件不易抵达的测量位置，支持更换不同测杆与测针适配多样工件。X轴、Z轴配置数字编码器，位置数据实时上传软件，保障位置采集可靠。配套EasyForm测量软件，支持程序存储调用，重复工件检测可直接调取已有程序，减少重复设置。可输出彩色PDF检测报告，方便数据归档、比对与溯源。支持傅里叶波纹度谐波分析，满足表面波纹度检测需求。软件可运行于Windows系统，可搭配触控终端，减少键盘鼠标操作依赖。

可检测形位公差项目

圆度、局部截面圆度、圆柱度、径向跳动、轴向跳动、同心度、同轴度，可由圆周轨迹衍生评定平面度、平行度、直线度、垂直度，同时支持波纹度谐波FFT分析，覆盖回转类零部件常用形位公差检测项目。

主要应用领域

轴承类零部件形位检测，轴类、滚珠丝杠、回转衬套检验，汽车变速箱、制动、转向零部件质检，模具回转配件检测，医疗器械假体、医用紧固件检测，精密机械加工零部件来料检验、成品出厂检测，计量室日常校验比对工作，适合中小尺寸回转类工件的实验室检测与产线旁离线抽检场景。

标准配置与可选配件

标准配置包含测量主机、T20W测头组件、标准测针、调心调平工作台、EasyForm测量软件、操作说明书、出厂校准证书。可按需选配各类专用测杆、加长测针、高级分析模块、数据统计模块等配件，配件需单独确认订货。

选型使用提示

测量精度受环境振动、环境温度、工件装夹状态、测针磨损情况影响，设备建议定期计量校准，保障测量结果可信度。选型时结合工件最大直径、高度、待测公差项目确认设备适配性。需要选型建议，可提供工件图纸、待测公差、工件尺寸等信息进行咨询。

MarForm MMQ 100圆度圆柱度测量仪用于工件形位公差检测，不用于理化性能测试。
