MP FILTRI过滤器FHP工作压力高达420 bar流速高达750 l / min
MP FILTRI过滤器FHP工作压力高达420 bar流速高达750 l / min
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

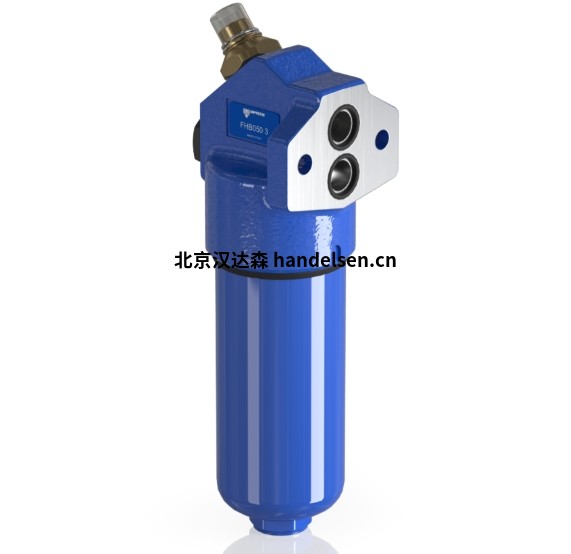

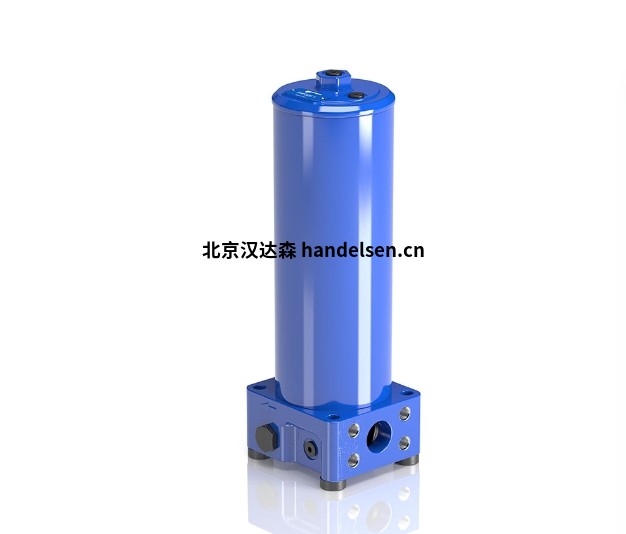

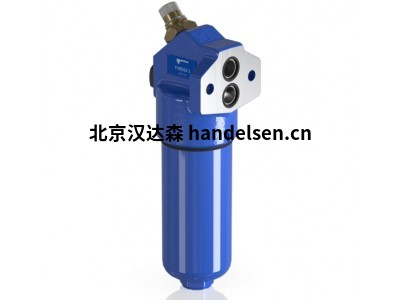

在线高压过滤器工作压力高达420 bar（6092 psi），流速高达750 l / min（198 gpm），螺纹连接高达1 1/2” BSP / NPT / SAE和SAE代码62法兰连接高达2"。
高压过滤器的设计可承受系统的大压力，并根据所需的特定流量进行尺寸设计。这些具有疲劳强度的过滤器具有稳定的制造质量，为高工作压力而设计，并为过滤器下游的敏感组件提供出色的保护。提供螺纹、法兰或板式安装连接，可直接集成到油路控制块和板式安装安装模块中。同样可以双配置，用于在工厂或系统运行时进行连续过滤而不会造成任何中断。
配备出口止回阀或逆流阀选项的高压过滤器，专为高压移动应用或工业应用设计。
工作原理：当流体通过过滤器时，其中的杂质和颗粒被拦截在滤芯表面或内部，从而实现过滤的效果。随着过滤的进行，滤芯表面的杂质逐渐增多，会导致过滤介质两端的压差增大。当压差达到旁通阀的设定压力时，旁通阀打开，部分流体直接通过旁通阀流回系统，以防止滤芯因压差过大而损坏。同时，止回阀防止流体逆流，反向流动阀则允许双向流动，但回流不过滤，需要通过内部止回阀来引导流体的流向。
特点及优势
高压适应性：工作压力可达 420 bar（6092 psi），试验压力为 630 bar， burst 压力为 1260 bar，能承受 1000000 次从 0 到 420 bar 的脉冲压力疲劳试验，适用于各种高压液压系统。
多种连接方式：提供螺纹连接，最大可达 1 1/2” BSP/NPT/SAE，以及法兰连接，最大可达 2” SAE 6000 psi，方便与不同的管路系统进行连接。
高流量处理能力：流量可达 750 升 / 分钟，能够满足大流量的液压系统过滤需求。
精细过滤：过滤精度高，可提供从 3µm 到 25µm 的无机微纤维过滤以及从 25µm 到 90µm 的金属丝网过滤，有效去除流体中的微小颗粒和杂质，保护系统中的敏感元件。
多重保护功能：配备旁通阀，当过滤介质两端的压差过大时，旁通阀打开，以释放过度压降，保护过滤器和系统；设有止回阀，防止系统中的流体逆流；还具备反向流动阀，允许双向流动通过过滤器外壳。
堵塞指示功能：具有视觉、电气和电子差速器堵塞指示器，方便操作人员及时了解过滤器的堵塞情况，以便进行维护和更换滤芯。
结构组成
滤盖：是压缩空气的进出通道，滤芯悬挂固定在滤盖上。
滤筒：限制压缩空气在过滤器壳体范围内并按规定的方向流动，同时接纳过滤出来的水、油等滤液。
基本参数
工作压力：可达 420bar（6090psi）。
流量：可达 750 升 / 分钟（198gpm）。
连接方式：螺纹连接可达 1 1/2”BSP/NPT/SAE，法兰连接可达 2”SAE 6000psi。
过滤精度：无机微纤维过滤精度为 3µm 到 25µm，金属丝网过滤精度为 25µm 到 90µm。
工作温度：-25℃至 110℃。
壳体材质：通常为铸铁。
滤芯材质：玻璃纤维滤材、不锈钢超细纤维烧结毡等。
旁通阀设定压力：一般为 6bar±10%。
过滤器长度：约为 210mm。
应用领域
工业领域：如钢铁厂、化工厂、水泥厂等，用于保护液压设备中的泵、马达、阀门等敏感元件，延长设备使用寿命，提高系统的可靠性和稳定性。
移动设备：如挖掘机、装载机、起重机等工程机械，以及农业机械等，在恶劣的工作环境下，能够有效过滤液压油中的杂质，保证设备的正常运行。
电力行业：用于发电厂的液压控制系统，如汽轮机调速系统、液压启闭机等，确保系统的稳定运行和精确控制。
船舶海洋工程：在船舶的液压系统、海洋平台的升降系统、锚泊系统等中使用，抵御海水、海风等恶劣环境对液压系统的侵蚀和污染。
型号明细
FHP 系列包括 FHP 010-011、FHP 065、FHP 135、FHP 320、FHP 500 等
FHP0601BAG1A5NP01
FHP1001BAG1A10NP01
FHP1351BAG1A10NP01
FHP2001BAG1A20NP01
FHP3001BAG1A30NP01
FHP3202SAG3250NP01
FHP3502SAE2P01
FHP0101BAA2A03NP01
FHP0102BAD2A10NP01
