德国Novotechnik线性非接触式传感器TP1系列适用于需要精确测量直线位移的场合
德国Novotechnik线性非接触式传感器TP1系列适用于需要精确测量直线位移的场合
德国Novotechnik线性非接触式传感器TP1系列适用于需要精确测量直线位移的场合
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

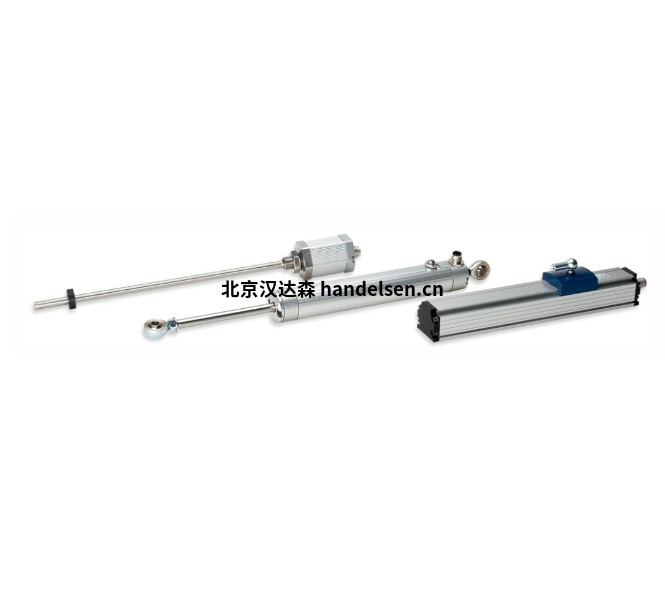

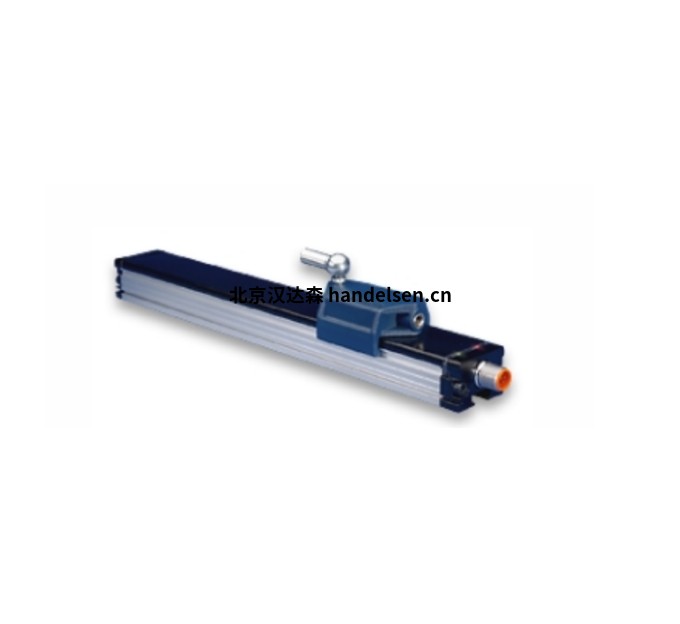

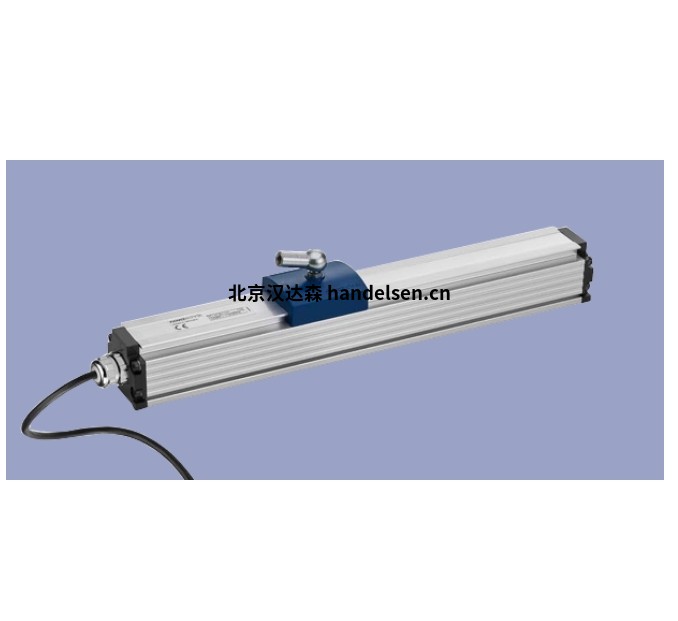

Novotechnik 的线性非接触式位置传感器使用固定在应用运动部件上的永磁体来检测其位置。有两种类型，一种是自由浮动的，另一种是沿着集成到传感器外壳中的导轨滑动的。
Novotechnik 线性非接触式传感器 TP1 系列是基于磁致伸缩原理的绝对值输出传感器。适用于多种需要精确测量直线位移的场合,常用于运动控制、定位和测量显示等领域
一、主要功能
1)高精度位置测量：基于磁致伸缩原理，线性度可达 ±0.02%，分辨率可达 0.001mm，测量范围为 50mm 至 4500mm，能在全行程范围内提供精准的线性位置测量。
2)非接触式检测：采用非接触式测量技术，通过移动磁环与传感器内部磁场相互作用来检测位置，无机械磨损，具有无限的机械寿命，可减少维护成本，适用于长期连续工作的场合。
3)多种信号输出：具备多种输出接口，包括模拟量输出（如 0-10V、4-20mA 等）、增量式正交输出、启停脉冲输出、SSI 接口和 DYMOS 接口等，还可配备 CANopen 接口，能方便地与不同控制系统连接，满足各种应用需求。
4)快速响应：更新速率可达 62μs，能快速跟踪被测物体的位置变化，及时输出准确的位置信号，可应用于对位置变化响应速度要求较高的场景。
5)高防护与抗干扰：防护等级可达 IP67 或 IP68，能有效防尘、防水，且具有良好的抗冲击和抗振动性能，可承受 100g/12g 的冲击和振动，同时温度系数低至 15ppm，能在 - 40°C 至 + 85°C 的环境温度范围内稳定工作，适应恶劣工业环境。
可编程设置：模拟量输出版本具有可编程的起始和终止点，用户可根据实际需求设置测量范围和输出特性，增加了使用的灵活性。
二、基本技术参数：
检测类型:无接触位置检测
测量范围：50mm 至 4500mm
更新速率：62μs
温度系数：<15 ppm/K
防护等级:IP68
工作温度范围：- 40°C 至 + 85°C
分辨率:1微米，独立于长度
位置教学输入:可选电隔离
接 口:模拟、SS1、脉冲、增量、CANopen、10-link
三、应用行业：
汽车制造行业：在汽车生产线上，可用于车身焊接机器人的位置控制，精确控制机器人手臂的移动，保证焊接质量。也可用于汽车零部件加工设备，如发动机缸体加工机床，对工作台的进给位置进行高精度测量，确保零部件加工精度。
塑料加工行业：常用于注塑机中，监测螺杆位置、模具开合度等，帮助精确控制注塑过程，提高塑料制品的成型质量和生产效率。还可应用于吹塑机，对吹塑模具的移动位置进行测量和控制，确保塑料容器的尺寸精度。
能源行业：在风力发电领域，可用于监测风力发电机桨叶的 pitch 角调整机构的位置，确保桨叶能根据风速和风向调整到合适角度，提高发电效率。在太阳能光伏发电中，可用于追踪系统，精确控制太阳能电池板的角度，使其始终对准太阳，以获取最大的光照能量。
液压与气动行业：能实时测量液压缸或气缸的活塞位置，广泛应用于工程机械，如挖掘机、起重机等，帮助控制系统精确调节液压或气压的输出，实现精准作业。也可用于工业自动化生产线中的气动执行机构，确保生产流程的准确执行。
机床加工行业：可安装在铣床、磨床等各类机床上，对工作台的位移或刀具的位置进行精确测量，为机床的高精度加工提供位置反馈，保证加工零件的尺寸精度和表面质量。
医疗设备行业：如在 CT 机、核磁共振设备中，用于控制扫描床的精确移动，确保患者扫描位置的准确性。也可应用于康复训练设备，对训练器械的运动位置进行监测和控制，为患者提供精准的康复训练。
航空航天行业：在飞机制造过程中，可用于飞机零部件加工机床的位置控制，保证零部件加工精度符合航空航天标准。在地面测试设备中，可对飞行器部件测试时的位移等参数进行测量，确保部件性能符合设计要求。
四、列举型号
TP1-0100-101-411-102
TP1-0150-101-114-101
TP1-0500-101-411-102
TP1-0075-101-411-102
TP1-0150-101-411-102
五、线性非接触式传感器主要系列
TF1 系列
TP1 系列
TFD4000 系列
FTI 系列
