Novotechnik旋转轴类型传感器P4500系列一款高精度、高性能的旋转位置传感器
Novotechnik旋转轴类型传感器P4500系列一款高精度、高性能的旋转位置传感器
Novotechnik旋转轴类型传感器P4500系列一款高精度、高性能的旋转位置传感器
一、产品介绍
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

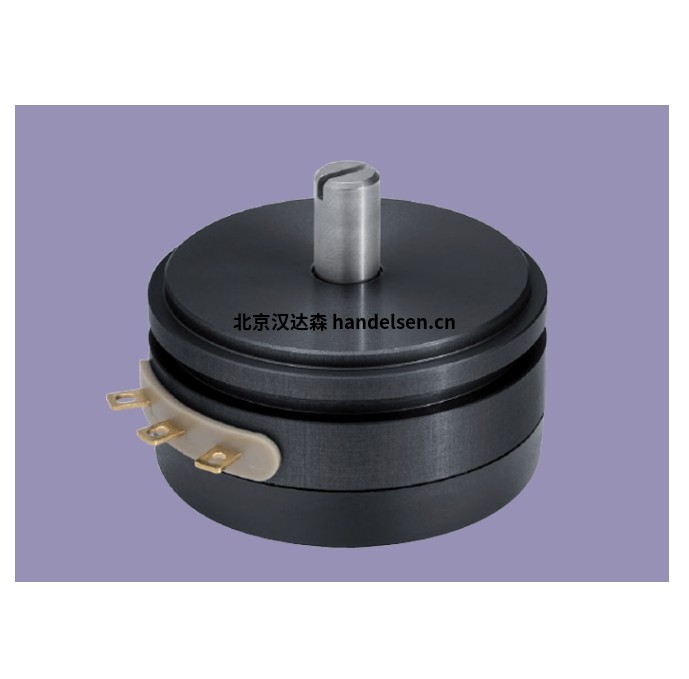

旋转轴类型传感器 P 4500 系列是精密伺服尺寸 13 电位器系列，重复精度可达 0.007°。
旋转轴类型传感器 P 4500 系列是一款高精度、高性能的旋转位置传感器，能为精确测量旋转轴位置，可将旋转角度转化为电信号输出，为设备控制和监测提供位置信息
P4500系列传感器基于导电塑料电位器的原理工作。当旋转轴转动时，带动电位器的电刷在导电塑料电阻元件上滑动，从而改变电位器的电阻值。通过测量电阻值的变化，就可以计算出旋转轴的位置角度。
传感器采用全金属外壳，具有良好的抗冲击和抗振动性能，能够适应恶劣的工业环境。同时，具备耐腐蚀性能，可在潮湿、酸碱等腐蚀性环境中稳定工作。
二、主要功能
1）高精度位置测量：采用高精度导电塑料电位器，线性度可达 ±0.075%，分辨率优于 0.008°，能精准测量旋转轴位置，可广泛应用于工业自动化设备，确保机器人关节等旋转部件精确运行。
2）高转速测量适应：允许工作转速达 10000min⁻¹，能快速响应旋转轴转动，可用于高速旋转场景，如汽车发动机节气门位置测量，及时反馈节气门旋转角度变化。
3）角度信号转换：基于导电塑料电位器原理，旋转轴转动带动电刷在电阻元件上滑动，改变电阻值，通过测量电阻变化计算旋转轴位置角度，并转换为相应电信号输出，便于后续电路处理和控制。
4）长寿命可靠测量：内部球轴承支撑旋转轴，配合弹性体阻尼电刷，使用寿命可达 100×10⁶次运动，适用于需长期稳定运行的设备，如自动化生产线，可减少维护成本和停机时间。
5）恶劣环境适应：全金属外壳，抗冲击振动，防护等级为 IP40，环境温度范围为 - 40°C 至 100°C，可在潮湿、酸碱等腐蚀性环境及高低温环境中稳定工作，如在户外工程机械中能可靠测量旋转轴位置。
三、技术参数
最大范围:350°
线性；±0.075%
生命：1亿次机芯
密封：IP40 防护等级
输出：0 为电源电压
转矩：≤0.1Ncm
运行速度：10.000RPM
重量：45g
电压：42V
温度范围：-40...+100摄氏度
振动：5...2000HZ
冲击最大振幅：50g/10毫秒
四、应用领域
工业自动化：用于各种工业设备的旋转轴位置测量和控制，如机器人关节、自动化生产线的旋转部件等，确保设备的精确运行和定位。
液压与气动系统：在液压和气动执行器中，用于测量活塞杆的旋转位置，实现对系统的精确控制，提高系统的性能和稳定性。
医疗设备：例如在医疗机器人、康复设备等中，精确测量旋转部件的位置，为医疗操作提供准确的数据支持，保证治疗的准确性和安全性。
汽车工业：可应用于汽车的转向系统、节气门位置测量等，有助于提高汽车的操控性能和燃油经济性，同时也用于汽车座椅的调节、后视镜的调整等部位，提升驾乘体验。
五、P4500 系列主要类型
P-4501-A102 零件号006201
P-4501-A202 零件号006202
P-4501-A502 零件号006203
六、Novotechnik旋转传感器主要系列
RSC-2800 系列
RSB & RMB 3600 系列
RSX-7900 系列
Vert-X 2200 系列
Vert-X 2400 系列
Vert-X 2800 系列
RSA3200系列
Vert-X 3700 系列
Vert-X 5100 系列
Vert-X 8800 系列
SP2800 系列
PL310 系列
P 2200 系列
P 2500 系列
P 4500 系列
P 6500 系列
IP6000 系列
IPS6000系列
AW360 系列
AWS360 系列
IPX 系列
PC90 系列
PC262 系列
PD210 系列
PD280 系列
PL130 系列
PL240 系列
PL300 系列
PL340 系列
