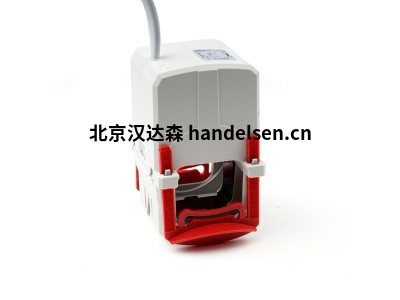

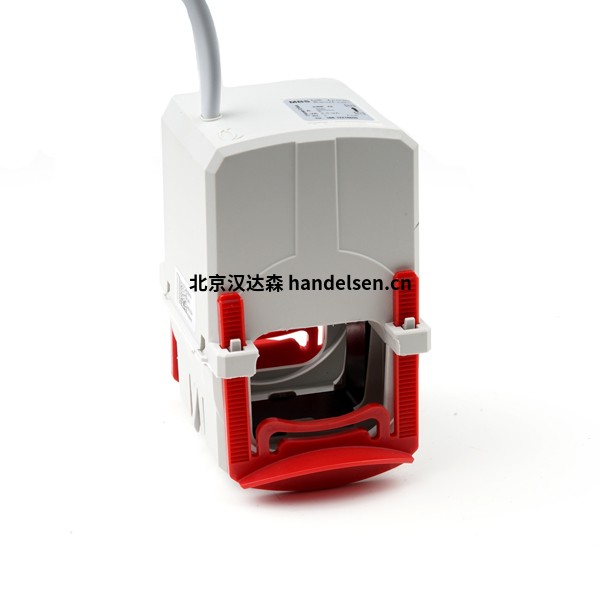

德国MBS电流互感器

描述：

对于高达 20 kHz 的测量，MBS AG 提供整个 XCTB 电流互感器系列，不仅满足达 20 kHz 的高精du传输，而且还经过热设计，可在暴露于谐波的网络上使用。与符合 IEC 61869-2 标准的感应电流互感器一样，输出信号通常为 1 或 5 A。输出规格也与通常的值相对应。因此，变压器也可用于传统的 50 Hz 应用。附加铭牌定义了频率传输行为。



可选项，可以提供与棒洞窗口相对应的初级导体棒（电解铜，镀镍），包括螺钉 DIN 933，以及用于安装在母线或类似装置中的螺母、垫圈和锁紧垫圈。





轨道 1： 轨道 2： 圆形导体： 宽度： 电流范围： 类型

30 x 10 毫米 25 x 12 毫米 25,7 毫米 60 毫米 50 ...750 安培 XCTB 31.35

40 x 10 毫米 30 x 15 毫米 31,8 毫米 70 毫米 75 ...1000 安培 XCTB 41.35

50 x 12 毫米 40 x 30 毫米 43,7 毫米 85 毫米 100 ...1250 安培 XCTB 51.35

63 x 10 毫米 50 x 30 毫米 43,7 毫米 95 毫米 200 ...1600 安培 XCTB 61.35

80 x 10 毫米 60 x 30 毫米 54,7 毫米 120 毫米 400 ...2000 安培 XCTB 81.35

100 x 10 毫米 80 x 30 毫米 70 毫米 130 毫米 400 ...2000 安培 XCTB 101.35

跳转至产品 输出信号： 圆形导体： 宽度： 电流范围： 类型

1一个 18,5 毫米 41,6 毫米 200 安培 XKBR 18型

1一个 18,5 毫米 36 毫米 200 安培 XKBR 18S 系列

1A 或 5A 18,4 毫米 49 毫米 100...250 安培 XKBR 18L系列

1A 或 5A 27,9 毫米 49 毫米 200…500 安培 XKBR 28型

1A 或 5A 32.5毫米 59,2 毫米 300…600 安培 XKBR 32型

5安培 42,4 毫米 67 毫米 300…1000 安培 XKBR 42型

5安培 42,4 毫米 67 毫米 300…1000 安培 XKBR 42L型

5安培 44 毫米 67 毫米 250…1000 安培 XKBR 44型

跳转至产品 轨道 1： 轨道 2： 圆形导体： 宽度： 电流范围： 类型

20x30 毫米 - 20 毫米 93 毫米 250…400 安培 XKBU 23

50x80 毫米 - 50 毫米 125 毫米 250…300 安培 XKBU 58 （英语）

50x80 毫米 - 80 毫米 155 毫米 600…1500 安培 XKBU 812

80x160 毫米 - 80 毫米 195 毫米 1000…2500 安培 XKBU 816型

可切换电流互感器

描述：

插入式电流互感器，用于 30 A 至 7,500 A 的初级标称电流，次级额定电流 5 A、2 A 或 1 A，精度等级为 0.2 s、0.2、0.5 s、0.5 和 1。所有设备均提供所需的紧固材料。可选配与导轨窗相匹配的初级导体导轨（电解质铜、镀镍），包括 DIN 933 螺钉，配有螺母、垫圈和弹簧垫圈，用于安装在母线或类似装置中。



可选地，可以提供与棒洞窗口相对应的初级导体棒（电解铜，镀镍），包括螺钉 DIN 933，以及用于安装在母线或类似装置中的螺母、垫圈和锁紧垫圈。





2 times 5 A or 1 A 22,5 mm 61 mm 600-300 200-100 ASR 22.3 2U

2 times 5 A or 1 A 26 mm 61 mm 600-300 200-100 ASK 31.3 2U

2 times 5 A or 1 A 28 mm 61 mm 600-300 200-100 ASK 31.4 2U

3 times 5 A or 1 A 28 mm 61 mm 600-400-200 300-200-100 ASK 31.4 3U

2 times 5 A or 1 A 28 mm 61 mm 600-300 150-75 ASK 31.5 2U

2 times 5 A or 1 A 32 mm 71 mm 1000-500 200-100 ASK 41.4 2U

3 times 5 A or 1 A 32 mm 71 mm 1000-500-250 400-200-100 ASK 41.4 3U

2 times 5 A or 1 A 30,5 mm 71 mm 800-400 200-100 ASK 412.4 2U

3 times 5 A or 1 A 30,5 mm 71 mm 800-400-200 400-200-100 ASK 412.4 3U

2 times 5 A or 1 A 44 mm 86 mm 1200-600 400-200 ASK 51.4 2U

3 times 5 A or 1 A 44 mm 86 mm 1200-1000-300 600-400-200 ASK 51.4 3U

2 times 5 A or 1 A 44 mm 96 mm 1200-600 500-250 ASK 61.4 2U

3 times 5 A or 1 A 44 mm 96 mm 1200-600-300 800-400-200 ASK 61.4 3U

2 times 5 A or 1 A 30 mm 88 mm 1500-750 800-400 ASK 63.6 2U

2 times 5 A or 1 A 55 mm 120 mm 1600-800 1000-500 ASK 81.4 2U

3 times 5 A or 1 A 55 mm 120 mm 1600-800-400 1000-750-500 ASK 81.4 3U

2 times 5 A or 1 A 70 mm 130 mm 2000-1000 1200-600 ASK 101.4 2U

2 times 5 A or 1 A 99 mm 150 mm 2000-1000 1000-500 ASK 103.41 2U

2 times 5 A or 1 A 70 mm 205 mm 3000-1500 2000-1000 ASK 127.6 2U

3 times 5 A or 1 A 90 mm 250 mm 6000-4000-2000 ASK 129.10 3U

2 times 5 A or 1 A 232,5 mm 3 x 600-300 3 x 200x100 ASK(D) 31.5 2U











绕组电流互感器200

描述：

用于 1 A 至 150 A 初级额定电流、5 A、2 A 或 1 A 次级额定电流的绕组电流互感器，精度等级为 0.2、0.5 s、0.5 和 1，初级绕组和初级连接端子代替连续母线。





跳转至产品 轨道 1： 轨道 2： 圆形导体： 宽度： 电流范围： 类型：

- - - 61 毫米 1 ...20 安培 WSK 30系列

- - - 71 毫米 1 ...30 安培 WSK 40系列

- - - 71 毫米 30 ...50 安培 WSK 40N

- - - 71 毫米 5 ...30 安培 WSK 60系列

- - - 136 毫米 25 ...100 安培 WSK 70.6N

- - - 115 毫米 25 ...150 安培 WSK 31.5 标准











CTB插入式电流互感器

描述：

这是世界上第一个采用无螺钉连接技术的电流互感器系列——带有“笼式夹®具”弹簧式端子。一种创新且省时的连接选项，适用于实心和柔性电线 - 使电线末端套圈过时。整个系列还通过了 UL 认证。证书编号：20100426-E336996。这些器件的最大工作电压为 1.2 kV;因此，它们可用于 690 V 网络。所有CTB电流互感器均符合或超过DIN EN 61869-1/2、VDE 0414-9-1/2和DIN 42600规定的技术要求。可选地，可以提供与棒洞窗口相对应的初级导体棒（电解铜，镀镍），包括螺钉 DIN 933，以及用于安装在母线或类似装置中的螺母、垫圈和锁紧垫圈。
