spinea原装TwinSpin T200高精度减速齿轮应用于机器人、机床、医疗设备

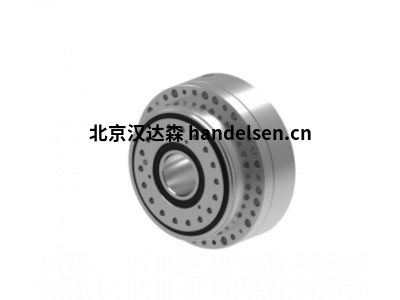

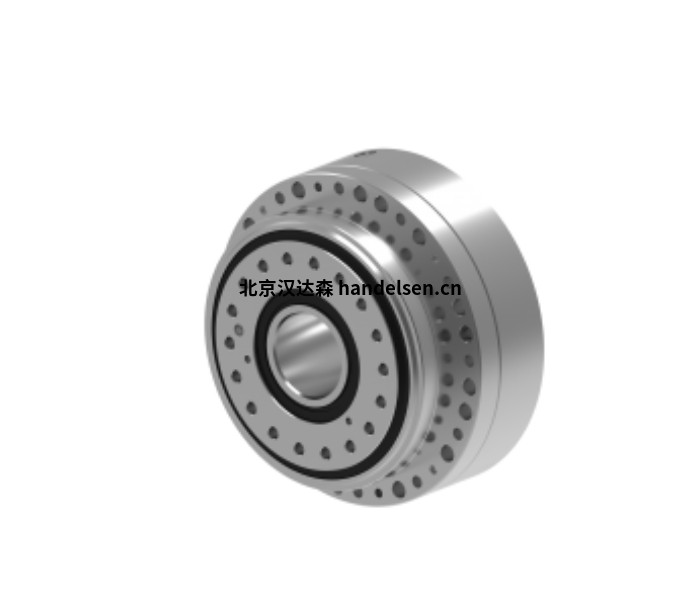

TwinSpin高精度减速齿轮

“高精度减速齿轮”是指将高精度减速齿轮和高精度径向轴向轴承完全集成在一个单元中。TwinSpin 高精度减速齿轮专为需要高减速比、高运动学精度、低运动损失、高力矩容量和高刚度的应用而设计，采用紧凑的设计，安装区域有限，质量低。®

这种新的传动概念允许在机器人和自动化、机床、测量设备、导航系统、飞机工业、军事和医药领域、木工领域、打印机分支、纺织工业和玻璃处理机器、灌装机等中使用减速齿轮 TwinSpin。®

TwinSpin®高精度减速机的基本部件是：

外壳 - 集成在减速齿轮中的高容量、精密径向轴向输出轴承

输出密封 - 在输出法兰侧，可防止内部污染和减速齿轮的润滑剂泄漏

法兰 - 输入法兰和输出法兰通过安装的螺栓固定在一起，并在径向轴向输出轴承中相对于外壳以较低的速度旋转

轴 - 法兰中滚子轴承承载的减速机构的高速构件。轴承滚道直接在轴和镶边上磨削。轴偏心轮通过滚子轴承旋转支撑摆线齿轮

摆线齿轮 - 其摆线轮廓具有近 50% 的同时啮合，确保了减速齿轮的高扭矩传递和无间隙性能

变换构件 - 将摆线齿轮的行星运动转换为一对法兰的旋转运动

TwinSpin高精度减速齿轮T系列代表了各种 TwinSpin® 高精度减速齿轮，具有圆柱形 箱。T系列高精度减速齿轮包括精确的减速机构和大容量径向和轴向圆柱滚子轴承。这种减速齿轮设计允许将负载直接安装在输出法兰或外壳上，而无需额外的轴承。T 系列高精度减速齿轮的特点是模块化设计，允许通过电机连接法兰将所需的电机类型安装到减速齿轮上。T 系列包括未完全密封的 TwinSpin® 高精度减速齿轮;必须使用入口法兰和垫圈套件进行密。



优势

零背隙减速齿轮

高力矩容量

出色的定位精度和定位重复性

高扭转和倾斜刚度

体积小，重量轻

高减速比

使用寿命长

易于组装



常用型号

TS 60

TS 70

TS 80

TS 110

TS 140

TS 170

TS 200

TS 240

TS 300
