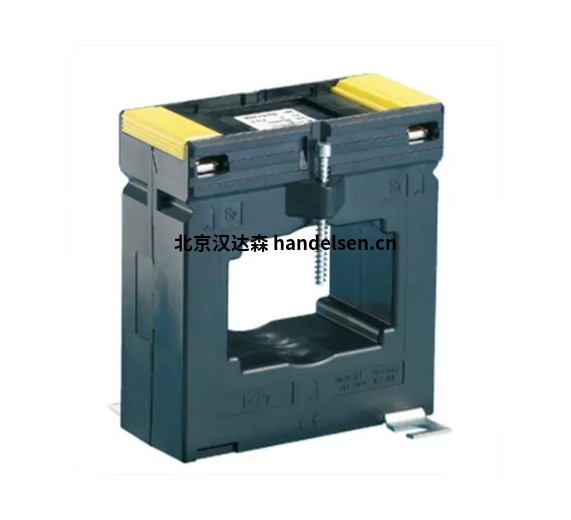

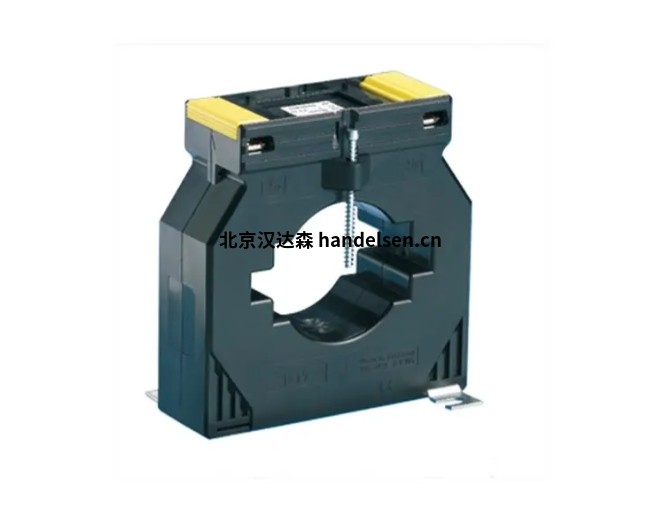

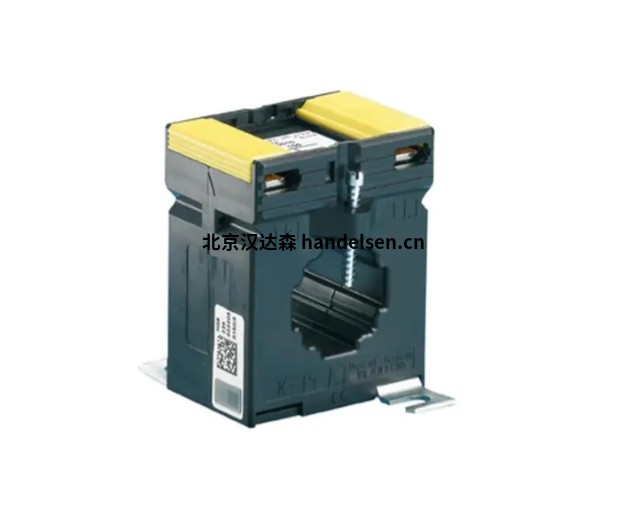

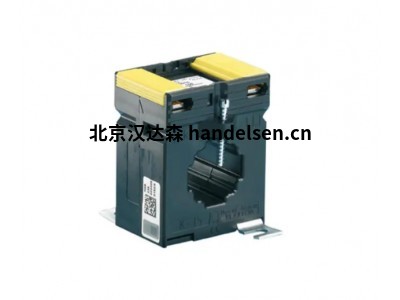

德国MÜLLER-ZIEGLER电流互感器SW3010插入式采用按扣设计
德国MÜLLER-ZIEGLER电流互感器SW3010插入式采用按扣设计
四、应用领域
一、概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
电流互感器主要用在那些直接测量电流既不可能也不方便的地方。它们是特殊配置的变压器，能够将一次电流转换为(通常)较低的二次电流，并且将两种电流分离开(通过电势差)。通过利用铁芯材料的饱和物理原理，能够额外保护次级电路，使其免受系统故障时产生的高电流影响。连接设备的准确性和安全性直接取决于所使用的电流互感器的质量。
电流互感器将高初级电流转换为可测量的次级电流，标准电流为 1 或 5 安培。各种精度等级和 VA 等级是可能的。SW“R”系列电流互感器具有尽可能小的设计和大母线尺寸。SW 系列 CT 以其多种类型给人留下深刻印象。
SW 3010用于母线 PL 30 x 10 mm、2x20x10 mm 或圆形导管 Ø 28 mm 的插入式电流互感器
SW 3010电流互感器精度等级为 1 级，能确保电流测量结果准确可靠，达到高精度测量的目的。可承受高电流负载，有效保护设备免受损坏，提高系统运行的安全性和稳定性。
SW 3010电流互感器通过光耦合器实现输入和输出信号的电气隔离，能防止信号干扰，保障信号传输安全。输出具备开路和短路保护功能，可在异常情况下自动保护设备，降低设备故障风险。
SW 3010电流互感器适用时安装方便，采用带按扣设计，可快速安装和拆卸，便于维护和更换。
二、产品特点
高精度测量：能为电流测量提供准确可靠的数据，确保测量结果的精准性，满足各种高精度测量需求。
高过载能力：可以承受高电流负载，有效保护设备免受损坏，增强了系统运行的安全性和稳定性，降低因电流过载而导致设备故障的风险。
电气隔离：通过光耦合器实现输入和输出信号之间的电气隔离，防止信号传输过程中受到干扰，同时也提高了操作人员和设备的安全性。
保护功能完善：输出具备开路和短路保护功能，当出现异常情况时，能自动启动保护机制，避免设备因开路或短路而受损，延长设备使用寿命。
安装便捷：采用带按扣设计，无需借助特殊工具，即可快速完成安装和拆卸操作，大大提高了工作效率，方便设备的维护和更换。
三、主要参数：
型号: SW 3010
宽度:60 毫米
深度:40/58 毫米
母线尺寸:30x10 毫米
园形条件:直径 28 毫米
额定电流：一次侧电流最大为 50A，二次侧电流为 1A
配件包括脚固定支架:
母线固定材料
次级端子
盖子
重量:约350克
四、应用领域
工业自动化：适用于各类自动化设备和系统。
电力系统：在电力设备的电流监测和控制方面发挥着重要作用。
科研和教学：能够满足科研和教学领域对精确电流测量和记录的需求。
五、常用型号
SW-S 2010
插入式电流互感器 适用于 20 x 10 mm 母线或 Ø 19.2 mm 圆形导管
SW 2010
插入式电流互感器 用于 20 x 10 mm 母线或 Ø 20 mm 圆形导管
SW-S 3010
插入式电流互感器 用于母线 PL 30 x 10 mm、2x20x10 mm 或圆形导管 Ø 26 mm
SW 3010
插入式电流互感器 用于母线 PL 30 x 10 mm、2x20x10 mm 或圆形导管 Ø 28 mm
SW-L 3010
插入式电流互感器 用于母线 PL 30 x 10 mm、2x20x10 mm 或圆形导管 Ø 28 mm
SW-K 3010
插入式电流互感器 用于母线 PL 30 x 10 mm 或圆形导管 Ø 28 mm
SW-S 4010
插入式电流互感器 用于母线 PL 40 x 12 mm 或圆形导管 Ø 26 mm
SW 4010
插入式电流互感器 用于 PL 40x10 mm、2x30x5 mm 母线或 Ø 32 mm 圆形导管
SW-L 4010
插入式电流互感器 用于 PL 40x10 mm、2x30x5 mm 母线或 Ø 32 mm 圆形导管
SW-S 5010
插入式电流互感器 用于母线 PL 50x12 mm、2x40x10 mm 或圆形导管 Ø 44 mm
SW 5010
插入式电流互感器 用于母线 PL 60x10 mm、30x40 mm、2x50x10 mm 或圆形导管 Ø 44 mm
SW 6010
插入式电流互感器 用于母线 PL 63x10 mm、2x50x10 mm 或圆形导管 Ø 44 mm
SW 6030
插入式电流互感器 适用于 PL 60x30 mm、50x40 mm 母线或 Ø 44 mm 圆形导管
SW 8010
插入式电流互感器 用于母线 PL 80x10 mm、60x30 mm、2x60x10 mm 或圆形导管 Ø 55 mm
SW 10010
插入式电流互感器 用于母线 PL 100x10 mm、2x80x10 mm 或圆形导管 Ø 70 mm
SW 10055
插入式电流互感器 用于 PL 100x55 mm 母线或 Ø 55 mm 圆形导管
SW 20010
插入式电流互感器 用于母线 PL 2x100x10 mm、3x80x10 mm 或圆形导管 Ø 85 mm
SW 12330
插入式电流互感器 用于母线 PL 123x30 mm、3x100x10 mm 或圆形导管 Ø 100 mm
SW 12838
插入式电流互感器 用于母线 PL 128x38 mm
