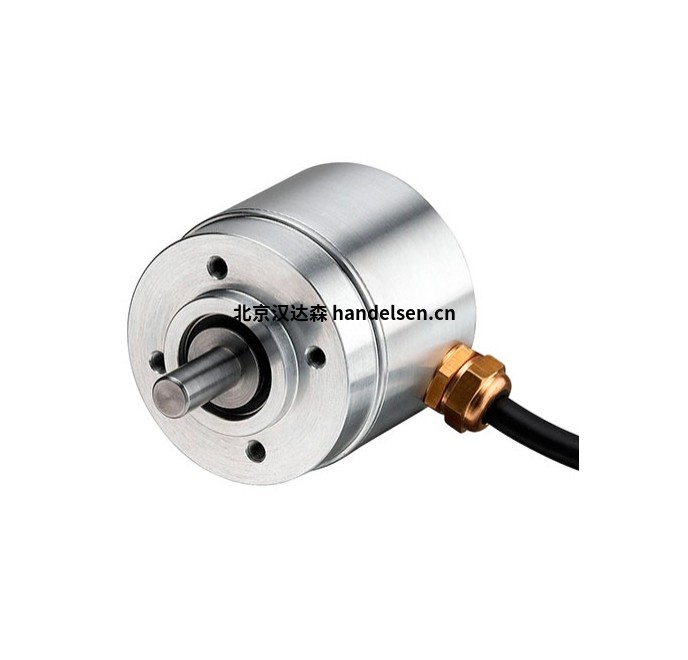

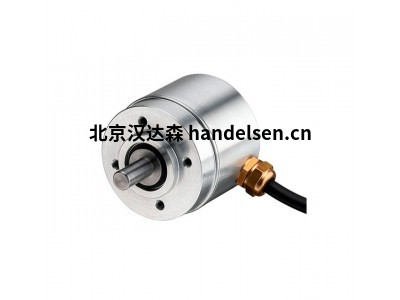

德国Hengstler绝对编码器 ACURO AC36带有多圈齿轮箱和光学扫描功能
德国Hengstler绝对编码器 ACURO AC36带有多圈齿轮箱和光学扫描功能
二、常规技术参数：
一、产品概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
AC 36是一款绝对式光学编码器，具备真正的齿轮式多圈、光学传感技术和36毫米直径。配备实心轴后，AC36在机械上兼容所有常见的增量式编码器。其紧凑的设计使得可以直接替换合适的增量式编码器。因此，绝对式编码器的先进技术被应用于设备工程以及医疗工程领域。其机械设计由两个球轴承支撑的机械轴组件构成。AC36 补充了 ACURO-工业系列，具有小巧的机架尺寸，且性能与58 毫米版本相同。
BisS接口：在其同类产品中独树一帜的是，AC36通过双向同步接口提供完全数字化的位置数据，可达22位(单圈)和12位(多)，时钟速率可变，达10 MHz。这对应于单圈分辨力超过130 000个测量步。通过SSI接口实现了向后兼容性，同时每转周期内包含2048个sinecosine周期。
集成诊断系统AC 36 基于最新的 OptoAsic技术，并采用先进的诊断概念。连续的合理性检查控制着每个增量阶段的内部信号处理。代码检查确保编码器信号逐位准确地代表所测量的旋转。此外，编码器的运行温度可以测量、读取并经由具有8位分辨率(1C)的警示位进行监控。对运行温度的监控和控制确保了LED 的最长使用寿命。潜在的故障会通过警示位及早显示出来。
二、常规技术参数：
产品系列：AC36型
订购信息：旋转编码器AC36
功能/应用：绝对
科技：光学的
标准:UL、CE
绝对编码器AC36-Biss/SSI;
外壳直径:38.1毫米
轴直径:6毫米(实心轴)8 毫米(轮毂轴)
法兰(外壳安装):导引法兰，牵引绳
轴输入保护等级(EN 60529):IP50或IP64
外壳防护等级(EN 60529):IP64
安装轴(轮毂轴)的轴向游隙:士 0.5毫米
配合轴(毂轴)的径向跳动:士 0.05 毫米
速度：10,000 转/分钟(连续)12,000转/分钟(短期
启动扭矩典型值：<1牛米(在20°c)
转动惯量：ca.2,5 x 10' kgm2
振动耐受性(DIN EN60068-2-6)：100米/秒2(10..2000赫兹)
抗冲击性(DINEN60068-2-27)：1000 米/秒”(6毫秒)
工作温度：-40°C.. +100°C
存储温度：-25 ℃C.+85°C
重量：ca.80克(ST)/130克(MT)
连接方式：电缆，轴向或径向
供电电压：直流电 5V士5%/+10% 直流电 7-30V
无负载典型电流：100毫安(ST)，150毫安(MT)
允许负载：30 毫安
单圈分辨率：12-22位
多圈分辨率：12 位
输出代码：灰度，二进制
驱动：时钟和数据/RS485
增量信号：正弦-协数1VPP
脉冲数量：2.048
3dB限制频率：500千赫兹
绝对精度(典型值)：±35”
报警输出：报警位(SSI选项)，警告和报警位(BiSS)
三、产品系列
ACURO AC36

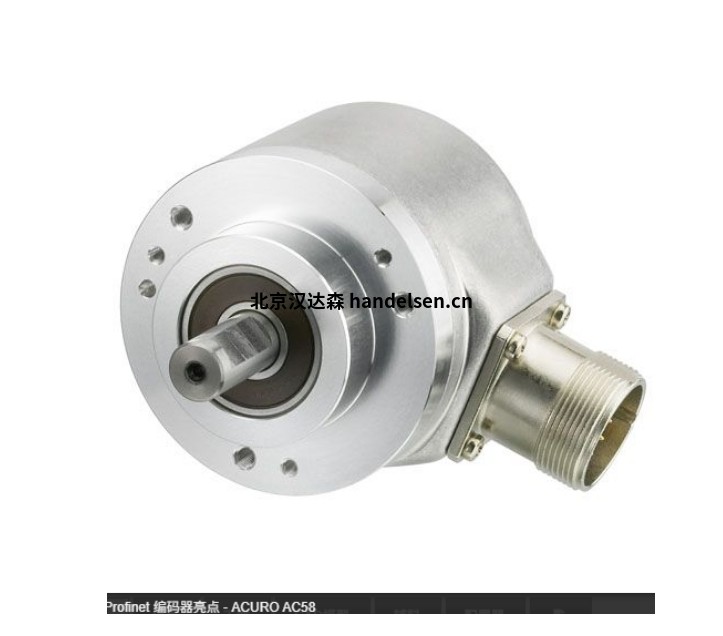

ACURO AC58
ACURO AC59

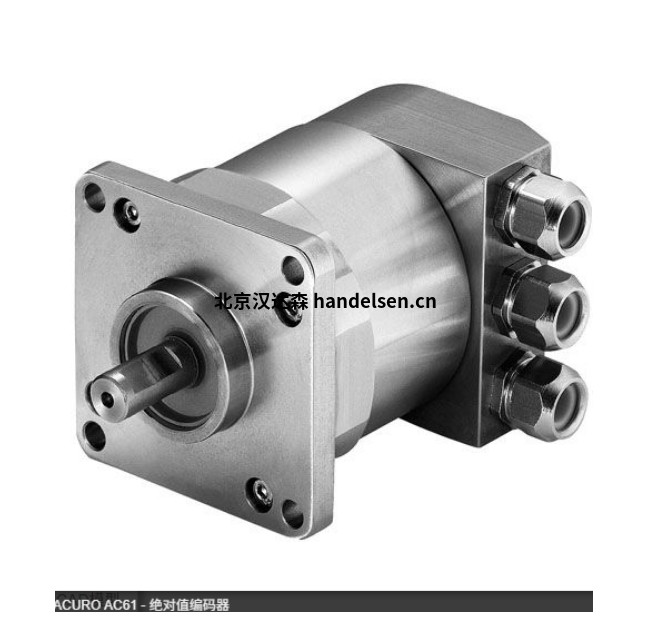

ACURO AC61
ACURO AM34
ACURO AD34
ACURO AD35
ACURO AD36
ACURO AD37
ACURO AD58
ACURO AR60
ACURO AR62
ACURO AR63
ACURO AX65
ACURO AX70
ACURO AX71
ACURO AX73
