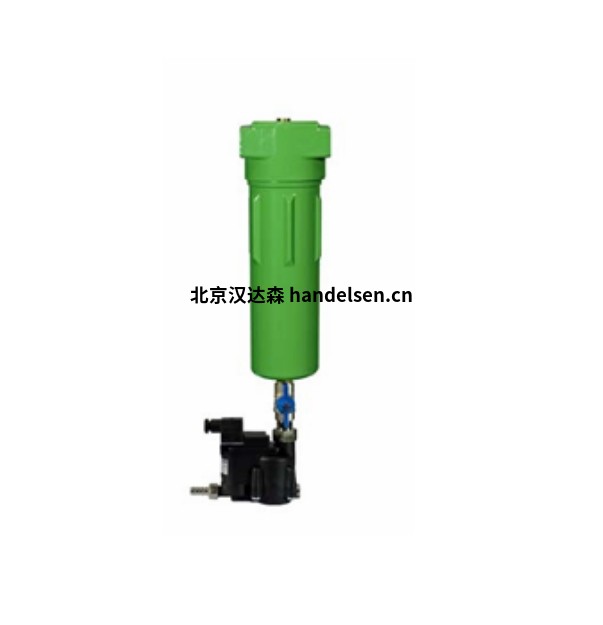

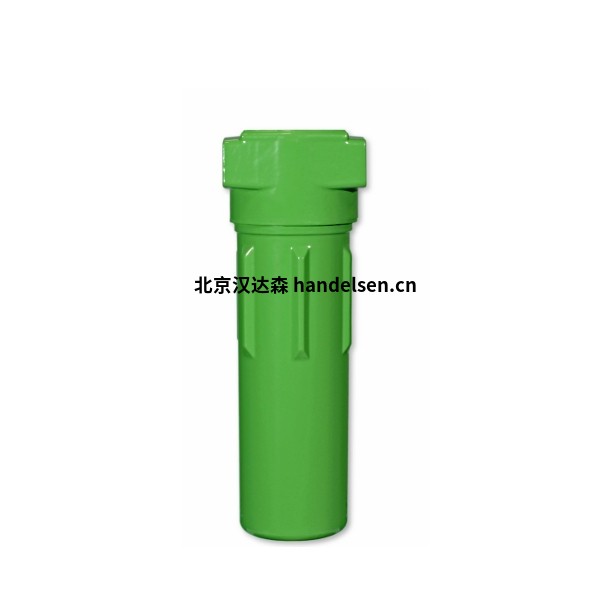

FST压缩空气过滤器FCA铝制过滤器内部和外部具有双重腐蚀保护

一、产品概述

FCA过滤器壳体设计用于压缩空气和真空过滤器壳体，适用于中小流量和连接尺寸工作压力等级为16巴和50巴，且不含具有侵蚀性的物质。

FCA螺纹过滤器带有两部分铝制过滤器外壳，内部和外部具有双重腐蚀保护。

FCA过滤器外壳采用高品质、耐腐蚀的铝材，通过铸造工艺(重力铸造)制造。为了进行表面精整并增强耐抗性，所有过滤器外壳都必须经过不含六价铬的钝化处理，并通过抗冲击和耐磨的粉末涂层完成表面处理，该涂层覆盖在外壳的外侧。

在将下滤器部件(滤器碗)拧入上滤器部件(滤器头)时，对滤器壳体螺纹施加的扭矩会受到限位止点的限制。这可以防止螺纹被压紧或承受过大的应力，即使在较长的使用周期后，壳体也能轻松用手打开。

每种 FCA 过滤器外壳都设计用于插入一个滤芯。这些外壳配有压缩空气进、出口，采用螺纹连接(连接尺寸取决于型号)以及一个冷凝水出口，采用G1/2螺纹连接(螺纹遵循 DIN259 标准)。型号 30-190还配有两个G1/8螺纹连接口，结合两个 M5 安装孔，用于差压监测和压缩空气纯度监测。型号20-130 的过滤器外壳在过滤器头部设有两个贯穿孔，这些孔位于压力腔室外，用于滤芯组合安装或壁挂安装(FAM 和

二、性能参数

过滤器类型：铝制过滤器外壳(螺纹)

标称体积流量：30-4.080 立方米/小时

最大工作压力：16 巴(50 巴)

连接：G 1/4“-G 3”

材料：铝

三、型号明细

FCA20

FCA25

FCA30

FCA50

FCA70

FCA90

FCA95

FCA110

FCA115

FCA120

FCA130

FCA140

FCA170

FCA180

FCA185

FCA190
