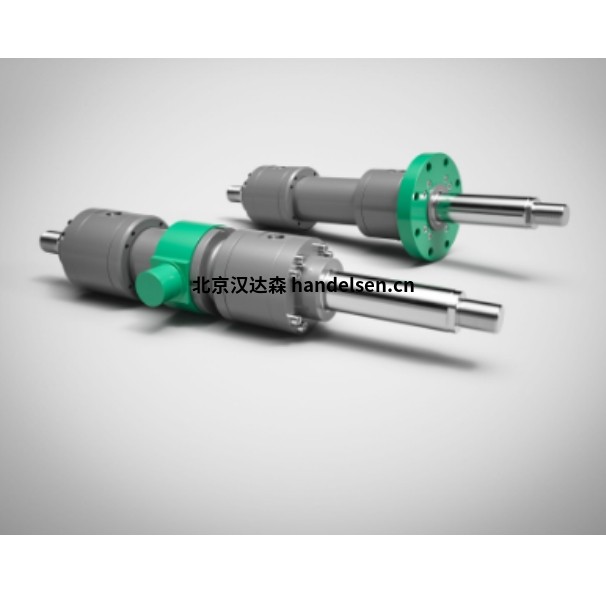

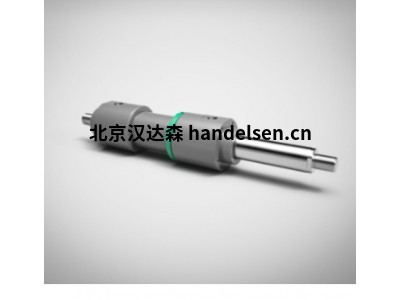

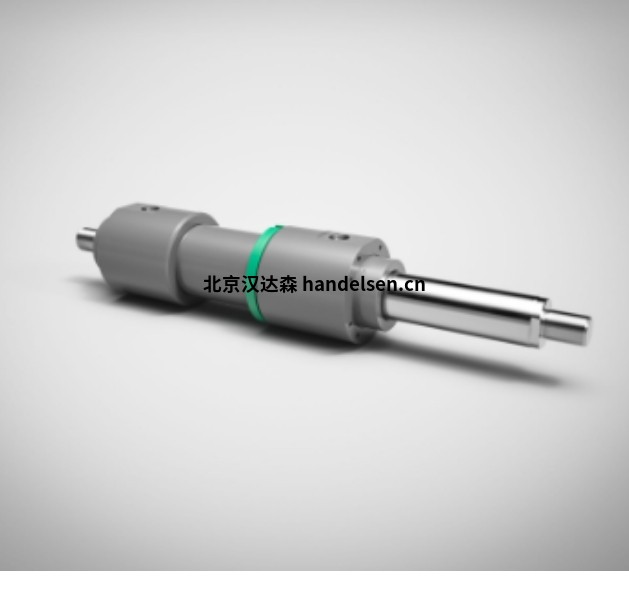

Storz 同步气缸ZG 1605标准液压缸 （ISO 6020/2）公称压力 160 bar，两侧活塞杆
一、产品概述
| 张文萍 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
这些液压缸是根据模块化原理设计的，两侧都有一个活塞杆。气缸筒、气缸盖和气缸底座通过横拉杆相互连接——这是国际标准化的 160 bar 横拉杆气缸系列的合乎逻辑的补充。
它们的组件基本上对应于标准化的 ZBD 1605 系列
每个活塞直径分配两个活塞杆直径
高度可用性、可库存备件和面向未来的设计
作为 Storz ZBD 1605 系列液压缸的补充而开发，该液压缸的设计符合 ISO 6020/2 和 DIN 24554。
标配 3 种安装类型
多种密封型号可供选择，适用于广泛的应用
二、技术数据
公称压力： 160 巴 （16 MPa）
静态试验压力： 240 巴 （24 MPa）
活塞直径： 25-200 毫米
面积比j： 1、25 和 2
温度范围： -20...+80 °C
粘度范围： 10…600 mm²/秒
提升速度： 0 – 0.5 m/s，具体取决于密封件型号
工作介质：
符合 DIN 51524 的矿物油，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现
三、安装类型
气缸盖上的 ME5 矩形法兰
MS2 侧脚安装
MT4 可变耳轴
四、产品明细
ZG 1611
标准液压缸(IS0 6020/1)-公称压力 160 bar，两侧活塞杆
ZG 1605
标准液压缸(IS0 6020/2)-公称压力 160 bar，两侧活塞杆
ZG 2511
标准液压缸 (DIN 24333)-公称压力 250 bar，两侧活塞杆
