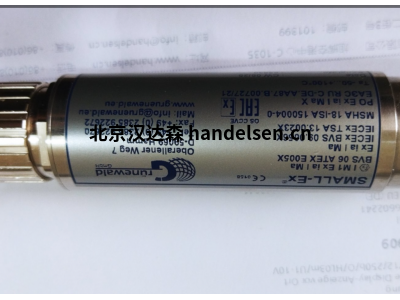

德国Grunewald液位测量仪SMALL-P/RG/12

型号：SMALL-P/RG/12/160b/O/HL10mA/AS8m/Sl4

3-12-100-256
小型-Ex@
压力测量仪
圆形设备，带可拆卸传感器，导管长度8米
外壳材料：不锈钢
防爆类型：l M1 Exia l Ma
Ex ia l Ma
许可：BVS 06 ATEX E005 X
IECEX BVS 09.0056X
IECEx TSA 13.0023X
温度范围：-20摄氏度至+100摄氏度
测量范围：0-160巴
供电电压：12V直流电（7.5 -14 V直流电）
输出模拟信号：4-20毫安
M型接口：螺纹0 DN10。
附带G1/2 A螺纹适配器
E型接口：符合DlN EN 50020标准的哈丁插头连接器，带10毫米内径导管
配置：现场带显示屏

‌1. 产品概述‌

SMALL-Ex® 是由德国 Grünewald GmbH 公司研发的测量设备系列，专用于封闭系统中液体和气体介质的压力、温度、流量、液位、倾斜度及力的测量。设备符合标准和安全规范，适用于严苛工业环境。

‌2. 核心内容‌

‌安全规范‌

操作人员需具备专业资质，并严格遵守手册中的安全指令（如防爆要求、电磁兼容性等）。

设备仅限指定用途使用，未经授权的改装将导致保修失效。

危险等级标识（DANGER/WARNING/CAUTION/NOTICE）明确标注潜在风险。

‌安装与操作‌

‌流量测量‌：需确保直管段长度（5×D）、避免泵后直接安装，并注意介质过滤。

‌压力测量‌：需在无压状态下连接，并安装过压保护阀。

‌液位测量‌：容器需空置且无压，避免强循环干扰。

‌温度测量‌：探头长度需匹配管道直径，高温环境需使用导热膏。

‌倾斜测量‌：需水平安装于稳定平面，轴定义明确（X/Y轴±70°）。

‌电气连接‌

支持多种接口（PROMOS、Harting、Souriau等），输出信号包括4-20mA、0-10V、CANopen等。

屏蔽电缆需接地，电源与信号输出通常非隔离。

‌维护与保修‌

设备基本免维护，但需定期清洁。

保修不涵盖因误用、超参数运行或未遵循手册导致的损坏。

‌3. 技术参数‌

‌测量范围‌：

压力：0-1000 bar（需协商）

流量：0-250 cbm/h

液位：0-10,000 mm

温度：-50°C至+100°C（精度±0.5% FS）

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

‌认证‌：符合ATEX、IECEx、EAC Ex等国际防爆标准。
