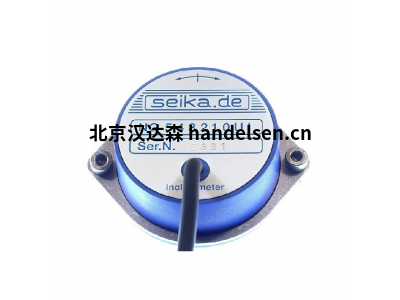

SEIKA NG3I 倾角传感器：高精度姿态监测的可靠之选

马世宇 QQ： 2850590587   手机：13002495941 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

在工业自动化、工程机械、地质监测、航空航天等诸多领域，精确测量物体的倾斜角度是保障安全、提升效率、实现智能控制的关键环节。来自德国SEIKA公司的NG3I系列倾角传感器，凭借其精度、坚固的设计和可靠性，已成为全球范围内高要求应用场景的传感器之一。本文将深入探讨NG3I的核心技术、详细功能参数及其广泛的应用价值。

一、NG3I：精密倾角测量的核心

NG3I是一款基于MEMS（微机电系统）技术的双轴倾角传感器。它通过测量地球重力场在其敏感轴上的分量变化，精确计算出传感器本体相对于水平面的倾斜角度（俯仰角和横滚角）。其核心设计理念在于将微机械加工的精密传感元件、高性能的信号调理电路以及坚固的封装工艺结合，确保在严苛的工业环境中也能提供稳定、可信赖的测量数据。

二、核心功能参数解析

NG3I系列提供多种型号以满足不同应用需求（如不同精度等级、输出接口、量程），但其核心功能参数代表了该系列的技术高度：

1.      测量范围 (Measuring Range):

o    ±90° (双轴): 提供的倾角测量能力，覆盖从水平到垂直的各种姿态。部分型号可能提供更小的量程（如±15°, ±30°）以优化特定范围内的分辨率。

2.      精度 (Accuracy):

o    超高精度 (典型值): 这是NG3I的核心优势之一。

§ 零点误差 (Zero Point Error): 通常 ≤ ±0.005° (@ 20°C)。指传感器在绝对水平位置（0°）时的输出偏差。

§ 灵敏度误差 (Sensitivity Error): 通常 ≤ ±0.01%。指传感器输出信号与实际角度变化之间的比例关系偏差。

§ 非线性度 (Non-linearity): 通常 ≤ ±0.01% F.S. (满量程)。指传感器在整个测量范围内输出与理想直线的大偏差。

§ 综合精度 (Overall Accuracy): 在温度范围内（如0-70°C），考虑所有主要误差源（零点、灵敏度、非线性、温度影响、交叉轴影响等）后，NG3I的综合精度通常能达到 < ±0.1°，部分高精度型号甚至优于 ±0.05°。注意： 实际精度会受温度、安装、振动等因素影响，需参考具体型号的数据手册。

3.      分辨率 (Resolution):

o    通常 < 0.001°。指传感器能够检测到的小角度变化量，体现了其的灵敏度。

4.      温度性能 (Temperature Performance):

o    零点温度漂移 (Zero Point TC): 非常低，通常 ≤ ±0.0015° / K 或更优。指零点随温度变化的漂移量。

o    灵敏度温度漂移 (Sensitivity TC): 非常低，通常 ≤ ±0.01% / K。指灵敏度随温度变化的漂移量。

o    工作温度范围 (Operating Temperature): 通常 -40°C 至 +85°C (工业级标准)，确保在极寒或酷热环境下稳定工作。

5.      交叉轴灵敏度 (Cross-Axis Sensitivity):

o    通常 ≤ 1%。指一个轴上的倾斜对另一个轴测量结果的影响程度，越低越好，确保双轴测量的独立性。

6.      响应时间 / 带宽 (Response Time / Bandwidth):

o    用户通常可配置（通过DIP开关或软件）。默认带宽 约 3-5 Hz，适用于大多数倾角测量场景。可调范围 通常从 <1 Hz (用于强振动环境滤波) 到 >10 Hz (用于快速动态测量)。响应时间与带宽成反比。

7.      抗振动与抗冲击性能 (Vibration & Shock Resistance):

o    抗振动： 优异，通常能承受 5g RMS (10-2000 Hz) 的随机振动。内置先进的机械和电子滤波技术，有效抑制外部振动对倾角测量的干扰，这是NG3I在工程机械等振动环境中表现关键。

o    抗冲击： 通常高达 1000g (6ms, 半正弦波)，确保设备在意外撞击或跌落时不易损坏。

8.      输出接口 (Output Interface):

o    模拟输出 (Analog Output): 提供 ±5V, ±10V, 0.5-4.5V, 0-10V 等多种电压范围选项，兼容性广。

o    数字输出 (Digital Output):

§ RS232 / RS485 (Modbus RTU): 支持串行通信，便于与PLC、SCADA系统集成，实现多点组网和长距离传输。

§ CANopen / CAN SAE J1939: 适用于汽车、工程机械等车辆网络系统。

§ SPI / I²C: 适用于嵌入式系统集成。(具体型号支持的接口需确认)

9.      电源供应 (Power Supply):

o    范围宽，通常 9 - 36 V DC (反极性保护)，适应各种工业电源环境。

10. 电气连接 (Electrical Connection):

o    常见方式包括坚固的M12圆形连接器（防护等级高）或引线。

11. 防护等级 (Ingress Protection):

o    通常 IP67 (甚至IP68/IP69K可选)。防尘防水，能承受短暂浸泡和高压水冲洗，适应户外、潮湿、多尘等恶劣工业环境。

12. 机械特性 (Mechanical Properties):

o    坚固的金属外壳 (通常不锈钢或阳极氧化铝): 提供优异的机械强度和电磁屏蔽(EMC)。

o    安装方式: 提供螺纹孔安装（如M6, M8）或平面安装，确保安装牢固、基准面可靠。

三、核心技术优势

·         超低温度漂移： 先进的温度补偿算法和稳定的MEMS技术，确保在宽温域内保持高精度。

·         抗振性能： 的机械阻尼设计结合可调电子滤波，有效隔离外部振动噪声，提供“静态”倾角测量值。

·         长期稳定性： 高品质元件和制造工艺保证了极低的年漂移量，减少维护和校准需求。

·         高可靠性： 宽电压输入、反极性保护、高防护等级、抗强冲击振动，确保在苛刻条件下长时间运行。

·         灵活性： 多种输出接口、量程、带宽可调选项，满足多样化应用需求。

四、广泛应用领域

NG3I凭借其优异的性能，在众多关键领域大显身手：

1.      工程机械：

o    起重机/吊车：臂架角度监测、超载保护、自动调平、防倾翻保护。

o    挖掘机：铲斗/动臂角度控制、坡度控制、精细挖掘。

o    高空作业平台：平台水平度监测与调平、安全保护。

o    推土机/平地机：铲刀角度控制、坡度控制、自动找平。

2.      工业自动化与机器人：

o    平台调平（如AGV充电站、加工平台）。

o    机械臂姿态反馈。

o    大型设备（如盾构机、摊铺机）的姿态监测与控制。

o    传送带、辊道倾斜监测。

3.      土木工程与地质监测：

o    大坝、桥梁、边坡、建筑物的结构健康监测（倾斜、沉降）。

o    打桩机垂直度控制。

o    隧道掘进导向。

4.      可再生能源：

o    太阳能光伏板倾角跟踪与控制（单/双轴跟踪器）。

o    风力发电机塔筒倾斜监测。

5.      交通运输：

o    轨道车辆（机车、车厢）倾斜监测（弯道超速预警）。

o    特种车辆（消防云梯车、救援车）平台角度监测。

o    船舶姿态监测。

6.      精准农业：

o    大型农机具（如收割机、播种机）的坡地自动调平控制。

7.      医疗与科研设备： 需要高精度姿态反馈的设备平台。

五、选型与应用建议

·         明确需求： 精度等级、量程、输出接口、工作温度、抗振要求、防护等级是首要考虑因素。NG3I系列型号众多，需仔细对照数据手册。

·         正确安装： 确保传感器安装在稳固、刚性的基准面上，安装面本身应尽量平整。校准时的安装状态应与实际使用状态一致。

·         电气连接： 使用屏蔽电缆并良好接地，减少电磁干扰。电源需稳定、干净。

·         环境适应性： 考虑温度、湿度、振动、冲击、化学腐蚀等环境因素，选择合适防护等级和外壳材质的型号。

·         校准与维护： NG3I具有优异的长期稳定性，但建议根据应用要求进行定期校准（尤其在关键安全应用中）。SEIKA通常提供校准证书。

总结

SEIKA NG3I倾角传感器代表了当前倾角测量技术的先进水平。其无与伦比的高精度、极低的温度漂移、抗振动性能、坚固耐用的工业级设计以及灵活的输出配置，使其成为需要可靠、精确姿态反馈的各类严苛应用的理想选择。无论是在保障重型机械安全运行的工地，在监测大型结构健康状况的现场，还是在追求高能源转换效率的光伏电站，NG3I都在默默地提供着至关重要的角度信息，是工程师和系统集成商值得信赖的精密测量伙伴。选择NG3I，意味着选择了测量数据的精准与稳定，为项目的成功和安全奠定了坚实的技术基础。
