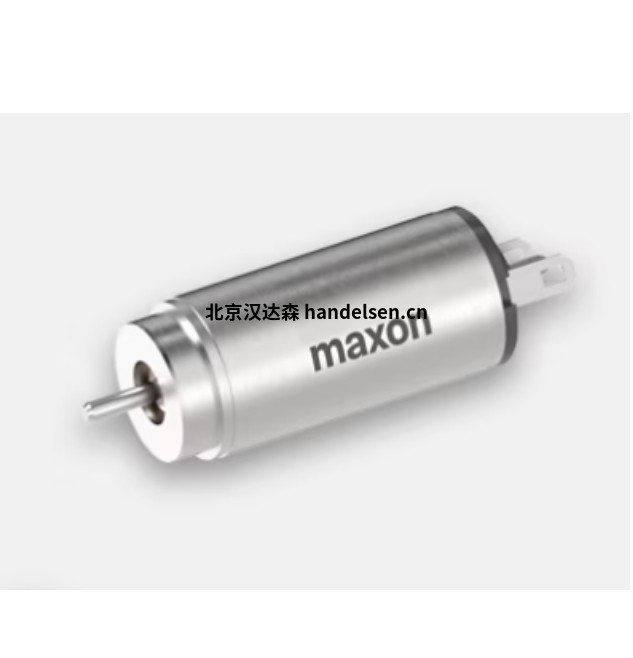

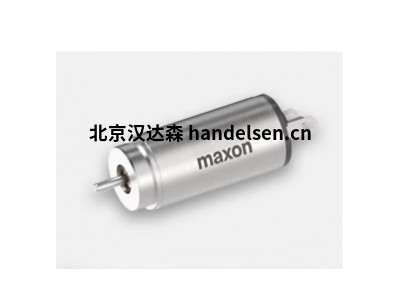

瑞士maxon motor DCX 16 S Ø16mm贵金属刷滚珠轴承有刷直流电机
一、概括
标称电压下的值
有刷直流电机具有高性能，有吸引力的成本。
有刷直流电机可以在没有外部电子设备的情况下运行。maxon DCX 电机具有扭矩密度和平稳运行。坚固耐用的 maxon 转子采用坚固的设计，无需铁芯，几乎可为所有应用提供动态驱动。
二、产品介绍
maxon DCX电机具有的功率密度（单位体积扭矩）和安静的运行。坚固的工程设计与全球的无铁芯绕组相结合，使 DCX 系列成为适用于各种应用的高动态和响应能力强的电机。
DCX 16 S 提供预紧滚珠轴承或烧结轴承、石墨或贵金属电刷，火花抑制 （CLL） 也是可选的。这种广泛的配置构成了许多应用的基础。
型号：DCX 16 S Ø16 mm，贵金属刷 CLL，滚珠轴承
标称电压下的值
标称电压 3 伏
空载速度 6290 转/分
空载电流 56 毫安
额定速度 3350 转/分
标称扭矩（最大连续扭矩） 5.1 毫米
标称电流（最大连续电流） 一个 1.2
失速扭矩 11.1 毫米
堵流 一个 2.49
最大效率 73 %
特性
端子电阻 1.2 Ω
端子电感 0.0356 毫米
扭矩常数 4.45 毫牛米/年
速度常数 2150 转/伏
速度/扭矩梯度 580 转/米
机械时间常数 6.09 毫秒
转子惯量 1 克厘米²
热数据
热阻外壳 - 环境 23.5 千瓦
热阻绕组外壳 9.9 千瓦
热时间常数绕组 9.08 秒
热式时间常数电机 227 秒
环境温度 -40...+85 °C
绕组温度 +100 °C
机械数据
轴承类型 Waelzlager
最大速度 8680 转/分
轴向游隙 0 mm，径向负载 < 0.8 N 时
0.1 mm，径向负载> 0.8 N 时
径向游隙 0.015 毫米
最大轴向负载（动态） 0.8 牛
最大压配合力（静态） 18 牛
（静态，支持轴） 300 牛
最大径向载荷 10 N，距法兰 5 mm
其他规格
极对数 1
换向器段数 7
高压釜循环次数 0
产品
重量 26 克
三、产品明细

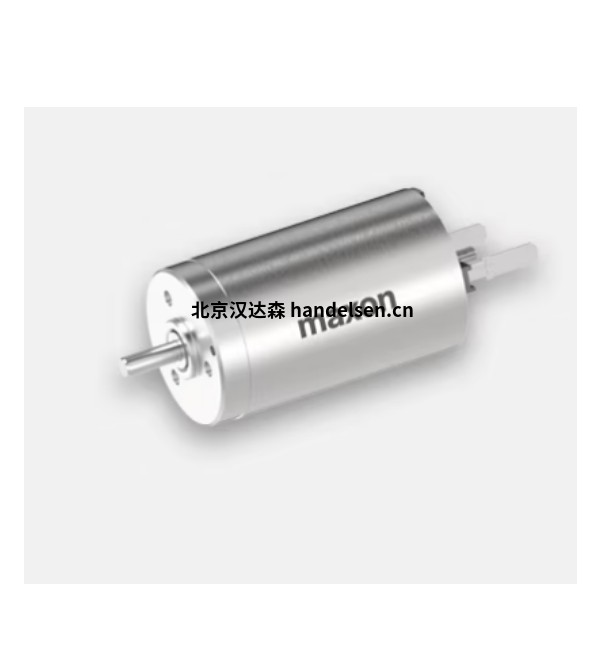

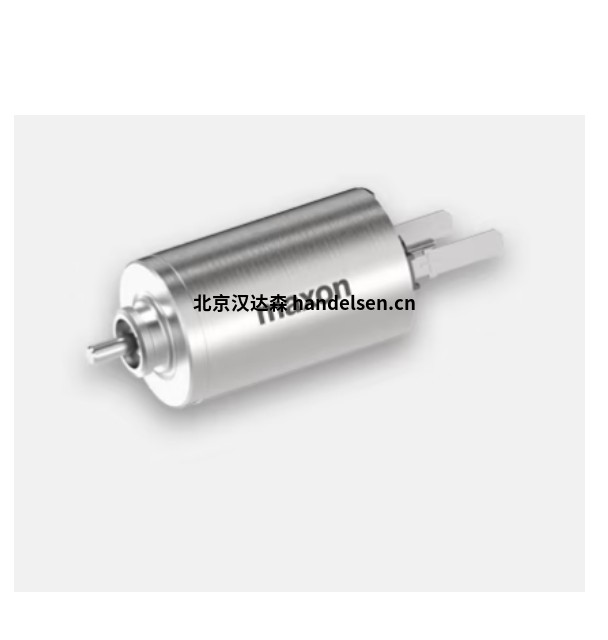

DCX 16 L Ø16 mm，CLL 贵金属刷，烧结轴承 16 毫米 4.5 瓦 9 伏
DCX 16 L Ø16 mm，CLL 贵金属刷，烧结轴承 16 毫米 4.5 瓦 12 伏
DCX 16 L Ø16 mm，CLL 贵金属刷，烧结轴承 16 毫米 4.5 瓦 18 伏
DCX 16 L Ø16 mm，CLL 贵金属刷，烧结轴承 16 毫米 4.5 瓦 24 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 6 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 9 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 12 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 18 伏
DCX 16 L Ø16 mm，石墨刷，滚珠轴承 16 毫米 10 瓦 24 伏
