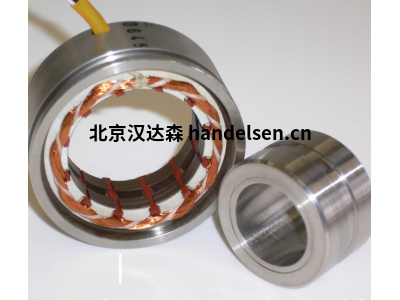

瑞士Admotec Precision变压器RO3620-K-R010

​

RO3620 是一款无框架尺寸为15的实心转子解算器，具有 36 毫米定子外径和 20 毫米气隙直径。它适用于直径达 12 毫米的轴。

RO3620 规范

质量(重量)     85克

最大速度

RO3620-x-R型号   100kRPM

RO3620-x-V型号   110kRPM

转子转动惯量

RO3620-x-R型号      20

RO3620-x-V型号      40

初级直流电阻            13

次级直流电阻            20

产品概述

Admotec RO Series Rotasyn是一款无框架、无刷、可变磁阻式固体转子解析器，专为航空航天、油井钻探、核环境等严苛应用设计。该系列解析器相比传统解析器具有更高的性能和可靠性，适用于测量和反馈应用。

主要特点

‌无磨损与老化‌：固体转子设计，无需绕组，提高了设备的耐用性。

‌抗震抗冲击‌：能够在恶劣环境下稳定工作。

‌高速度、低惯性‌：适合高速旋转场景。

‌强抗噪能力‌：提高测量准确性。

‌高可靠性‌：更少的部件和更简单的结构减少了故障点。

‌非接触设计‌：固体转子可以在液压油等液体中工作。

‌兼容性与可替换性‌：与传统无刷解析器机械和电气兼容，可直接替换。

‌定制化服务‌：提供多种定制化选项，满足不同应用需求。

产品规格

‌工作温度‌：不同型号的工作温度范围从-196°C至+220°C。

‌冲击与振动‌：能够承受高达20G的冲击和10G的振动（10–500 Hz, 0.5 Hr）。

‌气隙‌：标称气隙为0.3mm。

‌激励频率‌：典型值为5至50kHz，推荐值为10kHz。

‌激励幅度‌：典型值为2至12Vrms。

‌变换比‌：0.50 V/V ±10%。

‌角度误差‌：典型值为±30弧分，最大值为±60弧分。

产品系列

‌RO2010‌：适合直径最大为4mm的轴，重量为30克，最大转速可达150/160 kRPM（标准/高速型）。

‌RO3620‌：适合直径最大为12mm的轴，重量为85克，最大转速可达100/110 kRPM（标准/高速型）。

‌RO5032‌：适合直径最大为20mm的轴，重量为190克，最大转速可达60/65 kRPM（标准/高速型）。

‌RO7557‌：适合直径最大为47mm的轴，重量为300克，最大转速可达25/28 kRPM（标准/高速型）。

应用领域

工业转速计

电机反馈

张曼丽 QQ：3541447690   手机：18500768072 电话：010-64714988-195 传真：010-84786709-667 邮件：sales95@handelsen.cn

角度测量

航空航天

油井钻探

高速主轴

AC和DC伺服电机

飞行控制系统

液压泵

核环境

工作原理

Rotasyn解析器的工作原理类似于旋转式可变差动变压器（RVDT），其中固体转子作为磁阀完成磁通路径。能量从初级线圈通过气隙传递到转子上的正弦形磁极，转子确定定子孔内耦合发生的角位置，从而确定输出信号的相对幅度。
